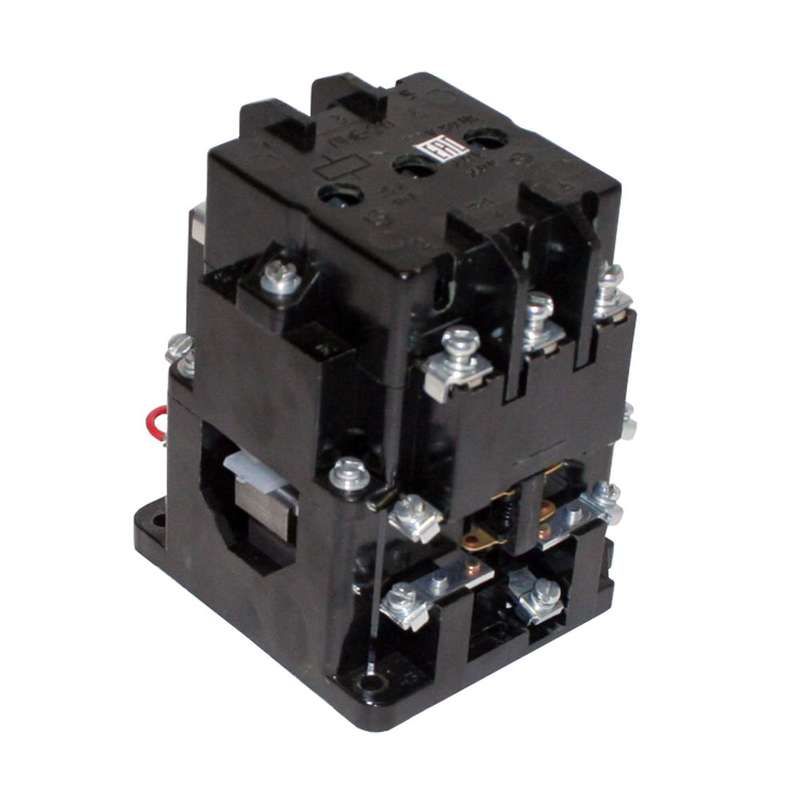

Контактор электромагнитный ПМЕ-211 УХЛ4 В, 380В, (1з) - 080211100ВВ380000000 КашинЗЭА

Контактор электромагнитный КЗЭА 080211100вв380000000 предназначен для дистанционного управления трёхфазными электродвигателями мощностью до 15 кВт. Он работает с сетью 380 В переменного тока и имеет один вспомогательный замыкающий контакт для сигнализации или блокировки.

Назначение и область применения

Контактор электромагнитный КЗЭА 080211100вв380000000 используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок на производствах, где требуется надёжное управление нагрузкой без постоянного присутствия оператора. Применяется в системах автоматизации: конвейерах, насосах, компрессорах, вентиляциях и других устройствах с периодическим запуском.

Технические характеристики

• Номинальный рабочий ток при AC-3 (для двигателей): 25 А - позволяет управлять двигателями до 15 кВт при 400 В
• Номинальный рабочий ток при AC-1 (резистивная нагрузка): 32 А - можно использовать для нагревателей или освещения
• Напряжение катушки управления: 380 В переменного тока (AC), 50 Гц - требует соответствующего источника питания
• Главные контакты: 3 замыкающих, 0 размыкающих - коммутируют все три фазы одновременно
• Вспомогательные контакты: 1 замыкающий (НО), 0 размыкающих - используется для сигналов, блокировок или самоблокировки
• Степень защиты по классификации: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью

Совместимость и монтаж

Контактор электромагнитный КЗЭА 080211100вв380000000 монтируется на DIN-рейку шириной 35 мм. Для подключения силовых проводов используются зажимы с болтовым креплением - допустимые сечения провода указаны в руководстве производителя. Катушка управления подключается через два вывода - L1 и L2 - важно соблюдать полярность при подаче 380 В AC. Наличие одного вспомогательного контакта позволяет реализовать схемы самоудержания или сигнализации состояния включения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и применяется в соответствии с правилами электроустановок (ПУЭ). Конструкция обеспечивает механическую изоляцию между силовой и управляющей цепями. Отключение происходит за счёт пружины - при потере напряжения на катушке контакты автоматически размыкаются, что исключает самопроизвольный запуск оборудования после восстановления питания.

Преимущества

• Высокая механическая прочность корпуса - подходит для условий с вибрацией и перепадами температур
• Чёткий ход контактов - снижает риск сваривания и увеличивает срок службы
• Простая замена катушки - доступна возможность замены управляющего модуля без демонтажа всего контактора
• Поддержка реверса - благодаря трём основным контактам легко реализуется схема изменения направления вращения двигателя

Ограничения применения

• Не предназначен для работы при напряжении выше 400–440 В - превышение может повредить катушку
• Не рекомендован для частых включений/выключений более 600 раз в час - высокая частота сокращает срок службы контактов
• Не подходит для открытых площадок или помещений с повышенной влажностью - класс УХЛ4 требует защиты от атмосферных воздействий
• Отсутствие размыкающих контактов - нельзя использовать для сложных схем, требующих разрывания цепи

Примеры использования

• Автоматический запуск насосной станции при достижении заданного уровня воды
• Управление конвейерной лентой на пищевом производстве
• Реверсивный пуск вентилятора в системе вентиляции
• Система аварийного отключения с использованием вспомогательного контакта для сигнала “включен”

Практические советы

• Проверьте соответствие напряжения катушки (380 В AC) перед подключением - неверное питание вызывает перегрев или отказ
• При сборке схемы с самоблокировкой используйте вспомогательный контакт НО параллельно кнопке “Пуск”
• Учитывайте посадочные размеры - контактор совместим со стандартной DIN-рейкой, но проверьте наличие свободного места вокруг для теплоотвода
• Для длительной эксплуатации регулярно осматривайте контакты на окисление и следы дугового износа - особенно при работе с индуктивными нагрузками
• Если нужен размыкающий контакт - выберите другую модель с двумя вспомогательными контактами (например, 1НО+1НЗ)
