Выключатель автоматический трехполюсный ВА47-100 100А C 10кА KARAT | MVA40-3-100-C IEK

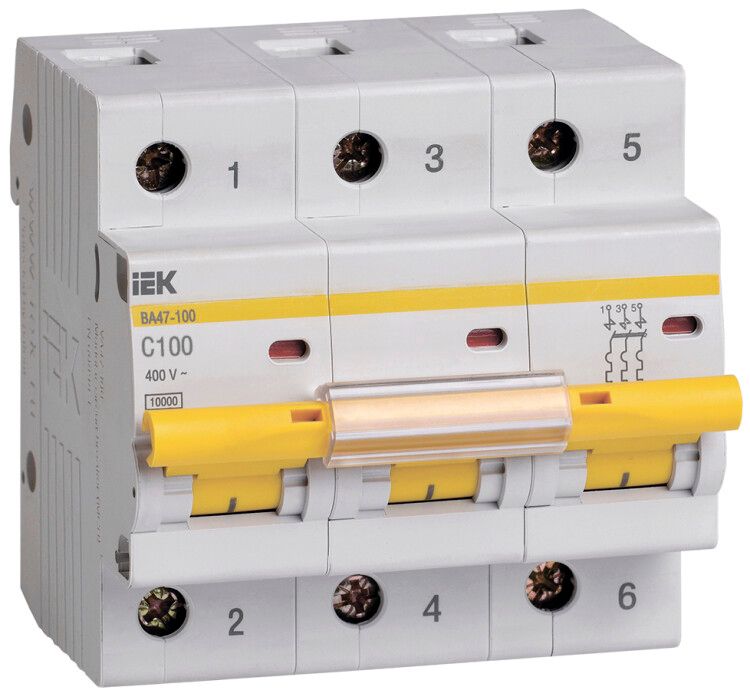

Автоматический выключатель модульный трехполюсный 100 А 10 кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию KARAT, подходит для установки в щитах жилых домов, офисов и промышленных объектов, обеспечивая надежную работу при высоких токах и широком диапазоне температур.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 100 А 10 кА характеристика С ВА47-100 защищает распределительные и групповые цепи с активной и индуктивной нагрузкой - например, двигатели, трансформаторы, освещение, нагревательные приборы. Применяется в вводно-распределительных устройствах (ВРУ) и этажных щитах как в бытовых, так и в промышленных условиях. Благодаря высокой отключающей способности (10 кА) может использоваться в роли вводного автомата.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети переменного тока 380–400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с пусковыми токами (электродвигатели, светильники с ЭПРА)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Род тока: переменный (AC), частота 50 Гц
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 C до +50 C, подходит для неотапливаемых помещений
• Ширина по модулям: 4,5 модуля (90 мм) - занимает место в щите согласно стандарту DIN
• Глубина монтажа: 74,3 мм - требуется свободное пространство за DIN-рейкой
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термическую и электродинамическую нагрузку на оборудование
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Фиксация осуществляется через защелку с двойным положением - обеспечивает надежное удержание даже при вибрациях. Подключение кабелей выполняется в верхние и нижние зажимы с насечками, повышающими контактное давление и снижающими нагрев. Для правильного монтажа важно соблюдать рекомендованное сечение кабеля (до 35 мм2) и использовать гильзы при работе с многожильными проводами. Устройство совместимо с другими элементами серии KARAT: дополнительными контактами, катушками отключения, сигнализаторами положения.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует соответствие международным стандартам безопасности IEC/EN 60898-1. Класс токоограничения 3 и отключающая способность 10 кА обеспечивают защиту не только самого аппарата, но и всей электропроводки и оборудования downstream. Индикатор положения контактов визуально показывает состояние (включен / отключен), что исключает ошибки при обслуживании.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Улучшенная рукоятка с большей площадью захвата - удобнее в управлении, особенно в перчатках
• Насечки на зажимах - минимизируют нагрев и предотвращают ослабление контакта при вибрации
• Поддержка установки дополнительных модулей (например, блоков сигнализации или отключения) без специальных инструментов
• Работа при экстремальных температурах (-40…+50 C) - подходит для холодных складов, уличных щитов, производственных цехов
• Высокая износостойкость - срок службы 15 лет при 10 000 операций включения/выключения

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP20 не защищает от воды, пыли и внешних воздействий
• Не используется в сетях постоянного тока (DC) - только для переменного тока 50 Гц
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (более 10×Iн), например, крупных асинхронных двигателей - лучше выбрать характеристику D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходима установка отдельного УЗО
• Требуется достаточное пространство за рейкой (74,3 мм глубины) - не подходит для компактных щитов с ограниченной задней частью

Примеры использования

• Вводной автомат в щите многоэтажного дома или административного здания
• Защита группы мощных станков на производстве (ток 100 А, три фазы)
• Щит управления конвейерной линией с электродвигателями
• Распределительный щит на складе с системой отопления и освещением
• Электроустановка в неотапливаемом помещении (гараж, мастерская, логистический центр)

Практические советы

• Выбирая ВА47-100, проверьте, чтобы сечение кабеля не превышало 35 мм2 - иначе возникнет риск перегрева и плохого контакта
• При монтаже используйте клеммы с гильзами для многожильных проводов - это повысит долговечность соединения
• Если в цепи есть частые пуски двигателей, убедитесь, что характеристика C подходит - если токи запуска выше 10×100 А = 1000 А, рассмотрите вариант с характеристикой D
• Для удалённого контроля состояния автомата установите дополнительный сигнализатор положения контактов - он легко крепится сверху
• Проверяйте наличие свободного места за DIN-рейкой перед установкой - глубина 74,3 мм может не поместиться в малогабаритных корпусах
• Не забудьте про обязательную установку УЗО, если требуется защита от поражения током - этот автомат не выполняет эту функцию
