Шина соединительная типа PIN (штырь) 3Р 100А(дл. 1м) | YNS21-3-100 IEK

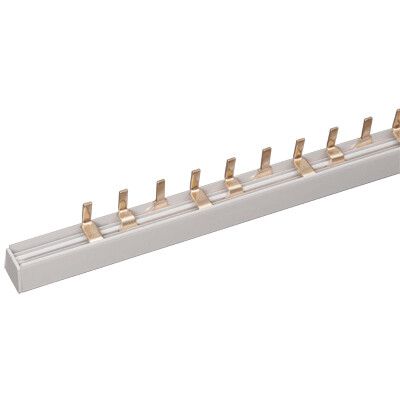

Шина соединительная типа PIN (штырь) трехфазная 100А (длина 1м) от IEK - надёжный элемент для организации внутренней проводки в распределительных щитах, обеспечивающий быстрое и безопасное соединение автоматических выключателей и устройств защиты. Артикул yns21-3-100 предназначен для трёхфазных сетей с током до 100 А и совместим с оборудованием стандарта DIN.

Назначение и область применения

Шина используется для соединения группового оборудования в распределительных щитах: автоматических выключателей (ВА), дифференциальных автоматов (АД), выключателей дифференциального тока (ВД) и выключателей нагрузки (ВН). Применяется там, где требуется компактная, упорядоченная и безопасная коммуникация между аппаратурой без использования множества перемычек. Подходит для установки в промышленных, торговых и жилищных объектах.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхфазной сети L1, L2, L3;
• Номинальный ток: 100 А - максимальный постоянный ток, который можно передавать через шину;
• Материал: латунь - обеспечивает высокую электропроводность и устойчивость к окислению;
• Изоляция: да - все контакты изолированы, исключает случайные замыкания;
• Площадь поперечного сечения: 344 мм2 - позволяет пропускать большой ток с минимальными потерями;
• Диапазон рабочих температур: от –45 C до +40 C - работает в холодных помещениях и нагреваемых щитах;
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации;
• Цвет: серый - стандартный цвет для промышленной аппаратуры IEK;
• Длина: 1 метр - оптимальна для большинства типовых щитов;
• Шаг контактных точек: 18 мм - совместим с оборудованием шириной 1 модуль (17,5 мм);
• Рекомендовано для проектирования - рекомендация производителя для системных решений.

Совместимость и монтаж

Шина yns21-3-100 монтируется на Din-рейку в распределительном щите. Каждый полюс имеет штыревые контакты, которые заходят в гнёзда автоматических выключателей. Установка происходит просто: шина фиксируется на рейке, затем автоматы вставляются сверху - зажимы самозажимные, дополнительные крепления не требуются.

Убедитесь, что ширина установленных автоматов кратна 1 модулю (17,5 мм). Для аппаратуры шириной 1,5 модуля (27 мм) используйте шины с другим шагом - эта модель не подходит. На конце шины предусмотрена возможность установки боковой заглушки (не входит в комплект - приобретается отдельно).

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электрооборудованию для распределительных щитов. Материал - латунь с изоляцией - снижает риск перегрева и возгорания. Наличие изоляции делает её безопасной при обслуживании даже при частично заряженной системе. Соответствие нормам IEC/EN 60947-7-1 для соединителей в силовых цепях.

Преимущества

• Заменяет множество перемычек - экономит место и время при сборке щита;
• Высокая теплостойкость латуни - меньше потерь энергии и меньший нагрев;
• Стабильный контакт - минимизирует вероятность искрения и выхода из строя;
• Готовое решение - не нуждается в настройке, затяжке болтов или пайке;
• Поддерживается производителем IEK - легко найти аналогичную продукцию для масштабирования системы.

Ограничения применения

• Не для токов выше 100 А длительно - хотя допускается кратковременный переход на 125 А при центральном подключении вводного автомата, это не является основной функцией;
• Не совместима с автоматами шириной 1,5 модуля - для них нужны шины с шагом 27 мм;
• Не предназначена для внешнего монтажа - не имеет IP-защиты, применяется только внутри закрытых щитов;
• Не подходит для переменного напряжения выше 690 В - указано только для тока, проверьте соответствие класса напряжения вашего оборудования.

Примеры использования

• Объект: маленький заводской участок - три группы автоматов на освещение, насосы и конвейеры; шина yns21-3-100 связывает их в единую цепь;
• Жилой дом: распределительный щит с 12 дифавтоматами - вместо 36 перемычек используются две шины (по одной на каждую фазу);
• IT-серверная: система питания с несколькими UPS - шина обеспечивает равномерное распределение нагрузки по всем фазам.

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были полностью вставлены - плохой контакт вызывает перегрев;
• Если планируете использовать шину с вводным автоматом 125 А - расположите его точно по центру, чтобы нагрузка распределялась равномерно;
• Для завершённости контура обязательно установите пластиковую заглушку на свободный край - предотвращает доступ к живому контакту;
• Не используйте эту шину для подключения мощных потребителей (>100 А) напрямую - она служит лишь для связи между аппаратами, а не для главного входа;
