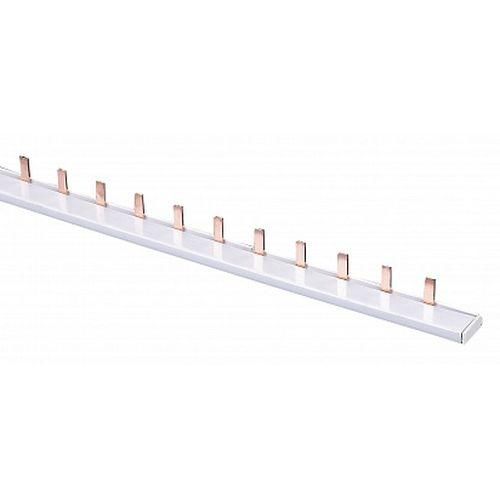

Шина соединительная типа PIN 3P 100А L=1000мм (R) | 811006 CHINT

Шина соединительная типа PIN 3P 100А длина 1000 мм (R) от CHINT - это надёжный элемент для быстрого и безопасного соединения автоматических выключателей и других модульных устройств в распределительном щите. Артикул 811006 обеспечивает передачу тока до 100 А между тремя фазами с шагом 18 мм, что соответствует стандартной ширине модулей. Эта шина применяется в низковольтных системах 400 В, где важна компактность и устойчивость соединений.

Назначение и область применения

Шина соединительная типа PIN 3P 100А длина 1000 мм (R) используется для электрического соединения выводов модульной аппаратуры в распределительных щитах. Подходит для установки в устройствах с номинальным напряжением до 400 В переменного тока частотой 50–60 Гц. Применяется в коммерческих, промышленных и жилищных объектах там, где требуется компактная и надёжная проводка между автоматическими выключателями, УЗО, переключателями и другими модульными приборами.

Технические характеристики

• Номинальный ток: 100 А - способна пропускать постоянную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 230/400 В
• Количество полюсов: 3 - три изолированных контактных пути для L1, L2, L3
• Тип подключения: штырь (PIN) - позволяет вставлять модульные устройства прямо на шину
• Длина: 1000 мм - покрывает 18 модулей с шагом 18 мм
• Шаг: 18 мм - совместима с модульной аппаратурой стандарта DIN 43880
• Количество подключаемых устройств: 18 - максимальное количество модулей, которые можно установить на одну шину
• Изоляция: да - все контакты закрыты изолирующим корпусом, исключающий случайное прикосновение
• Степень защиты: IP00 - не защищена от внешних воздействий, требует установки внутри закрытого щита
• Сечение контактов: 10–16 мм2 - оптимально для медных проводников указанного сечения

Совместимость и монтаж

Шина соединительная типа PIN 3P 100А длина 1000 мм (R) совместима с любыми модульными устройствами, имеющими штыревые зажимы и стандартную ширину 18 мм. Монтируется на DIN-рейку в щите. Для подключения необходимо:

• Установить шину на DIN-рейку параллельно ряду модулей
• Вставить каждый модуль (автомат, УЗО и т.д.) так, чтобы его штыревой контакт плотно вошёл в гнездо шины
• Не допускать перекоса - при неправильной установке возможен плохой контакт и нагрев
• Проверить надёжность фиксации каждого устройства после монтажа

Подходит для серий NXB-63 и аналогичных модульных устройств CHINT. Не рекомендуется использовать с устройствами, имеющими вилочное (FORK) подключение - они требуют другой тип шины.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к низковольтному оборудованию. Несмотря на степень защиты IP00, она безопасна при правильной установке внутри закрытого щита. Изолированная конструкция предотвращает случайное замыкание между фазами. Все материалы соответствуют нормам горючести и термостойкости для электрооборудования. Сертифицирована для применения в системах согласно ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Экономит время монтажа - вместо множества перемычек одна шина соединяет сразу 18 устройств
• Уменьшает число точек соединения - снижает риск возникновения переходного сопротивления и перегрева
• Обеспечивает равномерное распределение тока по всем фазам
• Изолированный корпус повышает безопасность при обслуживании щита
• Чёткая маркировка и одинаковый шаг позволяют легко планировать расположение оборудования

Ограничения применения

• Не подходит для открытых установок - IP00 не защищает от пыли, влаги и прикосновений
• Максимальная длина - 1000 мм - нельзя удлинить или соединить несколько шин последовательно
• Не работает с устройствами шириной 27 мм - только с 18-мм модулями
• Не предназначен для токов выше 100 А - превышение вызовет перегрев и выход из строя
• Требует точного соблюдения шага 18 мм - отклонение даже на 1–2 мм может помешать установке

Примеры использования

• Соединение трёхфазных автоматов в щите управления станком
• Распределение питания по групповым УЗО в квартирном щите
• Формирование фазных цепей в распределительных щитах торгового центра
• Создание компактных решений в панелях для конвейеров и насосных станций

Практические советы

• Перед монтажом проверьте, что все модули имеют штыревые контакты - не подходят модели с вилочным подключением
• Убедитесь, что суммарная мощность всех подключённых устройств не превышает 100 А
• При использовании нескольких шин в одном щите - располагайте их с зазором для доступа и вентиляции
• Не используйте эту шину для подключения нулевых или защитных проводников - для них нужны отдельные N- и PE-шины
• После монтажа проведите тепловизионный контроль - особенно важно при первом включении под нагрузкой
• Артикул 811006 - это часть серии NXB-63, поэтому идеально сочетается с автоматами CHINT этой же серии
