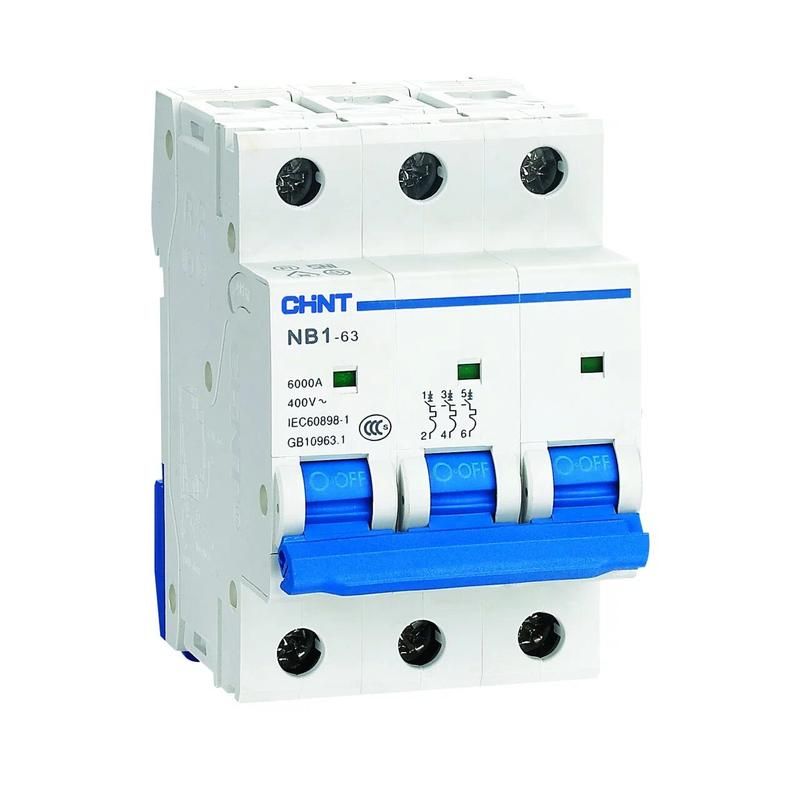

Выключатель автоматический трехполюсный NB1-63 3P 50A 6кА х-ка C (DB) (R) | 179708 CHINT

Автоматический выключатель NB1-63 от CHINT - трёхполюсный модульный аппарат на 50 А с характеристикой C и отключающей способностью 6 кА. Предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, коммерческих и жилых объектах с переменным током 400 В.

Назначение и область применения

Выключатель NB1-63 используется для защиты электропроводки и оборудования от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где нагрузка имеет высокий пусковой ток - например, у двигателей насосов, компрессоров, конвейеров и светильников с газоразрядными лампами.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В - работает в сетях 380–400 В переменного тока
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для смешанных нагрузок с умеренным пуском
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от молний или коммутаций)
• Тип тока: переменный (AC) - не предназначен для постоянного тока
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными кабелями этого диапазона
• Модульная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина монтажа: 77,8 мм - требует соответствующего пространства внутри шита
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях при условии отсутствия конденсата
• Частота: 50–60 Гц - совместим со всеми стандартными сетями
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Степень загрязнения: 2 - рассчитан на нормальные условия без проводящей пыли и конденсата

Совместимость и монтаж

Выключатель NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением 1–25 мм2 - можно использовать как однопроволочные, так и многожильные кабели с наконечниками типов PIN или FORK. Устройство не требует специальных инструментов - достаточно обычной отвертки. Ширина 3 модуля позволяет легко разместить его рядом с другими автоматами в щите. Обратите внимание: глубина 77,8 мм должна учитываться при выборе корпуса щита - особенно если планируете установку нескольких устройств в ряд.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию, проходящую через цепь при коротком замыкании, что повышает безопасность всей системы. Механическая износостойкость - 20 000 циклов включения/выключения, электрическая - 10 000 циклов. Это гарантирует долгий срок службы даже при регулярных операциях. Индикация положения контактов (зелёное окно = включен, красное = отключен) позволяет быстро определить состояние устройства без тестирования.

Преимущества

• Универсальная характеристика C - хорошо сочетается с большинством бытовых и промышленных нагрузок
• Высокая отключающая способность (6 кА) - обеспечивает защиту даже в условиях слабых сетей или близости к трансформаторным подстанциям
• Поддержка различных типов подключения - удобно при использовании шинных систем или кабельных выводов
• Возможность дополнительной комплектации - можно добавить вспомогательные контакты (XF9), сигналы аварийного отключения (XF9J) или расцепители (S9/V9) для удалённого управления и контроля
• Надёжная механическая конструкция - серия NB1-63 зарекомендовала себя в условиях повышенной нагрузки и частых коммутаций

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50–60 Гц
• Степень защиты IP20 исключает использование во влажных, запылённых или наружных условиях - требуется герметичный щит
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, большие двигатели без мягкого пуска); в таких случаях лучше выбрать характеристику D
• Максимальный ток 50 А - нельзя применять для цепей выше этой мощности без согласования с проектом
• Работает только при температуре до +40 C - при более высоких температурах возможны ложные срабатывания или снижение срока службы

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита группы розеток на производстве с оборудованием до 50 А
• Распределительный щит торгового центра с освещением и маломощными станками
• Линия питания конвейера с несколькими электродвигателями

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет нагрев, слишком толстый - затруднит зажим в клемме
• Если в вашей сети часто возникают ложные срабатывания при пуске оборудования - возможно, нужна характеристика D вместо C
• Для удалённого контроля состояния (например, в системах SCADA) используйте дополнительные контакты XF9 или XF9J - они совместимы с этим модельным рядом
• При сборке щита соблюдайте интервал между автоматами - хотя NB1-63 компактен, тепловыделение при работе 50 А требует достаточного воздушного пространства
• Не забудьте проверить наличие свободного места по глубине - 77,8 мм - перед заказом корпуса щита
