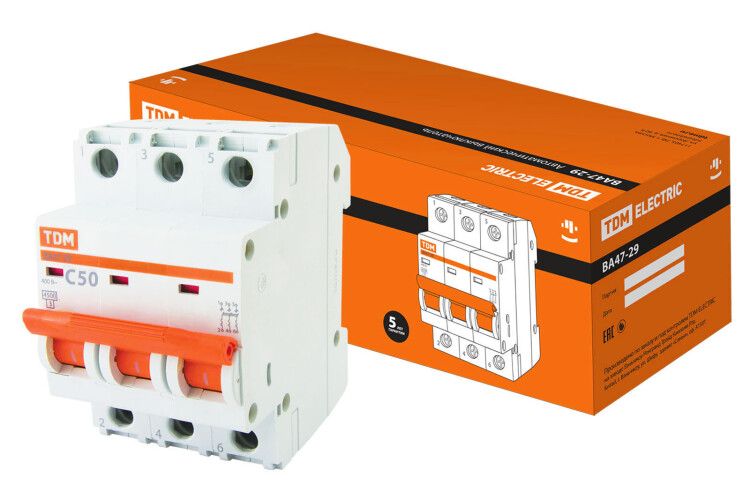

Выключатель автоматический ВА47-29 трехполюсной 50А 4,5кА характеристика С - SQ0206-0114 TDM

Автоматический выключатель ВА47-29 50А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в распределительных щитах жилых и общественных зданий, обеспечивает надёжное отключение при аварийных ситуациях и позволяет оперативно управлять питанием трёхфазной нагрузки.

Назначение и область применения

Автоматический выключатель ВА47-29 50А 4,5кА характеристика С применяется для защиты трёхфазных электрических цепей с номинальным напряжением до 400 В переменного тока. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивает безопасное включение и отключение нагрузки. Подходит для установки в вводно-распределительных устройствах (ВРУ), этажных щитах, системах освещения, силовых цепях станков и конвейеров.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3 (все три защищаются)
• Отключающая способность: 4,5 кА (по стандартам IEC 60947-2 и IEC 60898 при 230 В и 400 В)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее термическое воздействие на сеть
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Рабочая температура: от –40 C до +50 C
• Модульная ширина: 3 модуля (52,5 мм)
• Сечение подключаемого провода: 25 мм2 (только жёсткий однопроволочный)
• Частота: 50 Гц
• Степень загрязнения: 3 - допустимо использование в помещениях с повышенной запылённостью
• Глубина установки: 75 мм
• Индикация состояния: механический флажок «Вкл./Выкл.» на передней панели
• Отключение нейтрального проводника: возможно совместно с фазными полюсами

Совместимость и монтаж

Автоматический выключатель ВА47-29 50А 4,5кА характеристика С монтируется на DIN-рейку шириной 35 мм. Его глубина установки составляет 75 мм - требуется соответствующее место в щите. Подходит для скрытого монтажа (заподлицо) в стеновые шкафы. Клеммы обеспечивают двойное подключение - можно подсоединить два провода одного сечения (до 25 мм2 каждый). Для соединения с шиной предусмотрена возможность параллельного подключения через специальные перемычки. Пломбирование возможно - заглушка для пломбы поставляется отдельно.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям международных стандартов IEC 60947-2 и IEC 60898. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Класс токоограничения 3 гарантирует минимальную энергию, проходящую через цепь при коротком замыкании. Напряжение изоляции Ui указано как 0 В - это означает, что данные по изоляции не определены в рамках стандарта, однако устройство сертифицировано для работы в сетях до 400 В.

Преимущества

• Механическая индикация положения контактов - легко определить состояние автомата без тестера
• Двойное подключение к клеммам - удобно при использовании шин или множественных ответвлений
• Оптимизированная форма корпуса - улучшенный теплоотвод, снижает риск перегрева при длительной работе на пределе
• Возможность пломбировки - повышает безопасность и исключает несанкционированные вмешательства
• Совместимость с нейтральным проводом - позволяет отключать N-провод одновременно с фазами, что важно для некоторых схем управления

Ограничения применения

• Не предназначена для защиты цепей с высокими пусковыми токами (например, мощные асинхронные двигатели без пускателя) - характеристика C имеет задержку, но не рассчитана на очень большие импульсы
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты
• Подключается только жёсткий однопроволочный провод сечением 25 мм2 - гибкие многожильные провода требуют наконечников
• Напряжение изоляции не указано - не рекомендуется применять в высоковольтных или специализированных системах, где важна проверенная изоляционная прочность
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат

Примеры использования

• Защита трёхфазного электродвигателя насоса в системе водоснабжения
• Вводной автомат в этажном щите многоэтажного дома
• Щит питания конвейерной линии на производстве
• Распределительный автомат для группы осветительных приборов с люминесцентными лампами

Практические советы

• При монтаже используйте только жёсткие провода сечением 25 мм2. Если необходимо подключить гибкий провод - обязательно установите наконечники типа НШВИ
• Проверьте посадочные размеры щита: глубина 75 мм и ширина 52,5 мм должны точно соответствовать месту установки
• Для пломбирования закупите отдельно заглушку - она не входит в базовую комплектацию
• При сборке щита используйте шины для подключения нескольких автоматов - это ускоряет монтаж и снижает число точек соединения
• Не путайте с УЗО: этот автомат не реагирует на токи утечки. Для защиты людей необходима установка дифавтомата или отдельного УЗО
• При замене старого автомата сверьте характеристику C - если ранее был B, то новое устройство может не сработать при пуске оборудования
