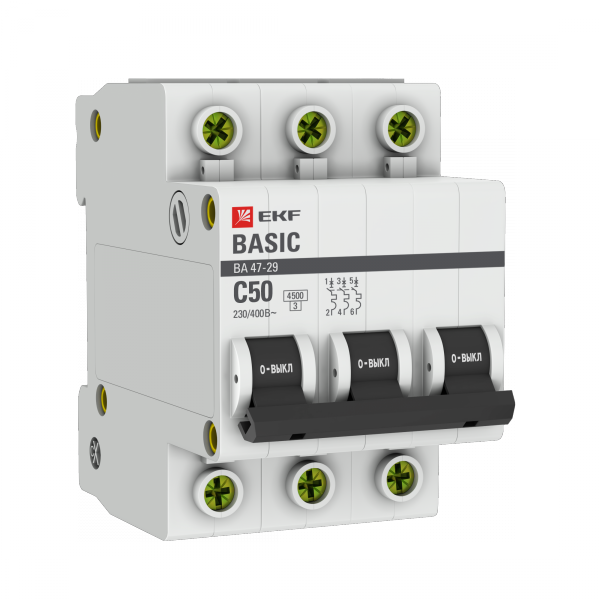

Выключатель автоматический трехполюсный ВА 47-29 50А C 4,5кА Basic | mcb4729-3-50C EKF

Автоматический выключатель модульный трехполюсный 50А С 4,5кА ВА 47-29 Basic - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных системах на 400 В, устанавливается на DIN-рейку. Бренд EKF, серия Basic, артикул mcb4729-3-50c.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 50А С 4,5кА ВА 47-29 Basic предназначен для защиты трёхфазных электрических цепей переменного тока с частотой 50 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Подходит для установки в щитах жилых домов, офисов, производственных помещений, на объектах с нагрузкой до 50 А на фазу.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - работает в сетях 380–400 В между фазами;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели);
• Тип расцепителя: электромагнитный + тепловой - реагирует на КЗ мгновенно и на перегрузку с задержкой;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Сечение провода: 1–25 мм2 - можно подключать медные провода этого сечения;
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Потери мощности: 6,2 Вт - энергопотребление самого устройства при работе;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую и электродинамическую нагрузку на оборудование;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от –10C до +50C и умеренной влажности;
• Количество модулей: 3 - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 50 мм - требует свободного места в шкафу для правильной установки;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы напряжения до 4000 В;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует международному стандарту для бытовых и аналогичных автоматических выключателей.

Совместимость и монтаж

Автоматический выключатель модульный 50А ВА 47-29 Basic устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется минимум 50 мм глубины внутри распределительного щита. Подключение проводов - зажимы с винтовым креплением, подходят медные жилы сечением 1–25 мм2. Нельзя использовать многожильные провода без наконечников. Выключатель совместим с другими устройствами серии ВА 47-29 Basic: возможно компактное размещение в одном щите с УЗО, реле напряжения и другим оборудованием того же форм-фактора.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006, что подтверждает его надёжность и соответствие европейским нормам безопасности. Класс токоограничения 3 повышает безопасность оборудования после КЗ, снижая риск повреждения кабелей и контактов. IP20 исключает доступ к токоведущим частям при открытой дверце щита, но не защищает от внешних воздействий - установка возможна только во внутренних помещениях.

Преимущества

• Надёжная двухступенчатая защита: тепловой расцепитель предотвращает долговременную перегрузку, электромагнитный - мгновенно отключает КЗ;
• Высокая отключающая способность (4,5 кА) - подходит для большинства промышленных и бытовых объектов;
• Компактный размер (3 модуля) - экономит место в щитах;
• Поддержка проводов до 25 мм2 - позволяет подключать мощные линии без переходников;
• Гарантия 3 года - подтверждает качество сборки и материалов;
• Совместимость с рекомендованными проектными решениями EKF - легко интегрируется в типовые схемы.

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для цепей с очень высоким пусковым током (например, крупные насосы, компрессоры) - характеристика C может давать ложные срабатывания;
• Не имеет функции дифференциального тока - нельзя использовать вместо УЗО;
• Температурный диапазон ограничен: ниже –10C и выше +50C возможны отказы или снижение точности срабатывания;
• Не рекомендуется для цепей постоянного тока - только переменный ток 50 Гц.

Примеры использования

• Защита трёхфазного электрокотла мощностью до 11 кВт;
• Щитовая защита входа в производственный участок с несколькими станками;
• Распределительный щит многоэтажного дома с трёхфазной подводкой;
• Оборудование конвейерной линии с асинхронными двигателями;
• Система освещения и розеток в торговом центре с трёхфазным питанием.

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключаемых потребителей - она не должна превышать 50 А × 400 В = 20 кВт на всю трёхфазную линию;
• При подключении проводов используйте наконечники для многожильных кабелей - это повысит контакт и предотвратит перегрев;
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - температура вокруг может вызвать ложное срабатывание;
• Проверяйте посадочный диаметр DIN-рейки перед монтажом - он должен быть 35 мм;
• При проектировании щита учтите, что ВА 47-29 Basic занимает 3 модуля - планируйте место для других устройств;
• Для защиты людей от поражения током обязательно сочетайте этот автомат с УЗО.
