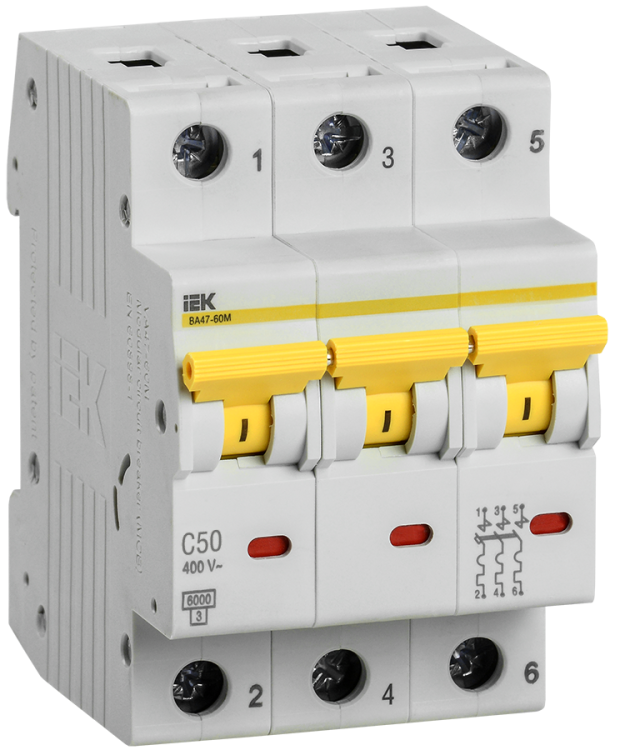

Выключатель автоматический модульный 3п C 50А 6кА ВА47-60M KARAT IEK MVA31-3-050-C MVA41-3-050-C

Автоматический выключатель ВА47-60 от IEK - трёхполюсное устройство на 50 А с отключающей способностью 6 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в квартирных, этажных и распределительных щитах жилых и административных зданий.

Назначение и область применения

Выключатель ВА47-60 защищает электрические цепи от повреждений, вызванных перегрузками и короткими замыканиями. Он обеспечивает автоматическое отключение питания при опасных токах и позволяет вручную включать/выключать нагрузку. Применяется в бытовых и коммерческих системах: в групповых щитках квартир, этажных распределительных щитах, узлах учёта энергии в многоквартирных домах и офисных помещениях.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 230/400 В
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Количество полюсов: 3 - защищает все три фазы одновременно
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, освещение, нагреватели, насосы)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Количество модулей: 3 - занимает 3 стандартных модуля на DIN-рейке (1 модуль = 17,5 мм)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Глубина монтажа: 71 мм - требует достаточного места внутри шкафа
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C, допустимо применение в неотапливаемых помещениях
• Нормативные документы: ГОСТ Р 50345, ТУ 3421-035-18461115-2010

Совместимость и монтаж

Выключатель ВА47-60 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 3 модуля свободного места. Подключение проводов осуществляется через зажимы на передней панели - рекомендуется использовать медные кабели сечением до 25 мм2. Нельзя подключать алюминиевые провода без переходных наконечников. Монтаж возможен в любую сторону, но предпочтительно - вертикально, чтобы избежать влияния гравитации на механику расцепителей. Убедитесь, что глубина шкафа не менее 71 мм.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и сертифицирован по ТУ 3421-035-18461115-2010. Обеспечивает классическую двухступенчатую защиту: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока. IP20 не предусматривает защиту от воды - не применяйте во влажных средах без дополнительной защиты корпуса.

Преимущества

• Надёжная работа при высоких токах короткого замыкания благодаря отключающей способности 6 кА
• Совместимость со всеми типами стандартных щитов и DIN-реек
• Широкий диапазон рабочих температур (-40…+50 C) - подходит даже для холодных помещений
• Простая визуальная индикация положения (вкл./выкл.)
• Произведён в рамках серии KARAT - проверенная линейка IEK с единым качеством сборки

Ограничения применения

• Не предназначена для защиты цепей с частыми пусками мощных двигателей - для них лучше выбрать характеристику D
• IP20 не защищает от влаги - нельзя устанавливать вне помещений или в сырых зонах (бассейны, подвалы без вентиляции)
• Не поддерживает дистанционное управление - только ручное включение/отключение
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, бойлер)
• Автомат в этажном щите для питания нескольких комнат
• Фазовая защита трёхфазного оборудования: конвейеров, компрессоров, насосов в административных зданиях
• Общий входной автомат в распределительном щите дома

Практические советы

• Выбирая между ВА47-60 и аналогами, обращайте внимание на посадочные размеры - 3 модуля должны точно поместиться в вашем щите
• При подключении кабеля 25 мм2 используйте наконечники типа НШВИ для лучшего контакта
• Не закрывайте выключатель плотной крышкой без вентиляции - перегрев снижает срок службы
• Проверьте соответствие номинала автомата сечению кабеля: для 50 А обычно требуется кабель 10–16 мм2 меди
• Если в цепи есть двигатель - убедитесь, что его пусковой ток не превышает 10×50 А (500 А); иначе выберите автомат с характеристикой D
