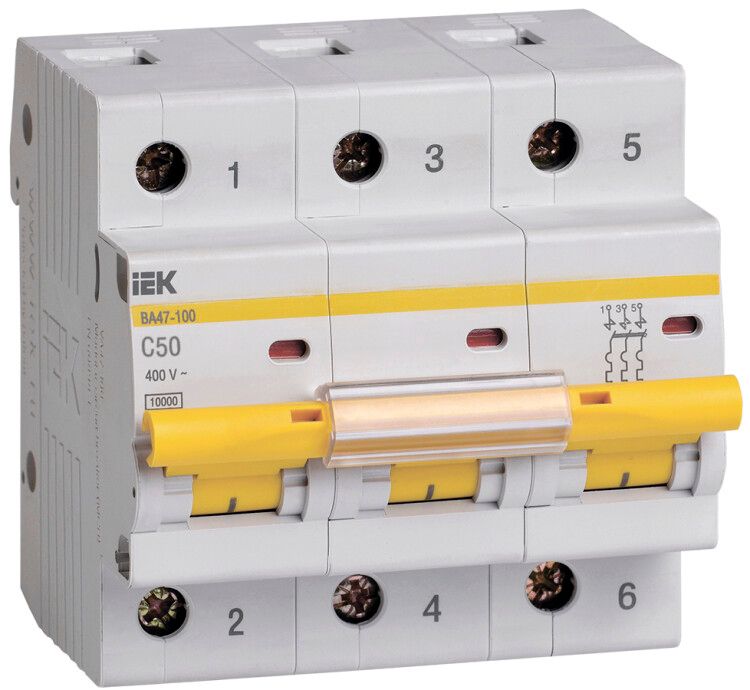

Выключатель автоматический трехполюсный ВА47-100 50А C 10кА KARAT | MVA40-3-050-C IEK

Автоматический выключатель модульный трехполюсный 50А 10кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию KARAT, подходит как для промышленного, так и для бытового использования, обеспечивает надежную работу при высоких токах и широком диапазоне температур.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 50А 10кА характеристика С ВА47-100 защищает распределительные и групповые цепи с активной и индуктивной нагрузкой - например, двигатели, трансформаторы, освещение, нагревательные элементы. Применяется в вводно-распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Благодаря высокой отключающей способности (10 кА) может использоваться в роли вводного автомата.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети переменного тока 380–400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, светильники с ЭПРА)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Род тока: переменный (AC), частота 50 Гц
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение медных проводов до этого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытый щит
• Ширина по модулям: 4,5 модуля (9 мм каждый) - занимает 40,5 мм в щите
• Глубина монтажа: 74,3 мм - требуется свободное пространство за DIN-рейкой
• Диапазон рабочих температур: от –40 C до +50 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, в том числе неотапливаемых
• Класс токоограничения: 3 - быстрое гашение дуги, снижает энергии пробоя при КЗ
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защелкнуть корпус - фиксация имеет двойное положение, что исключает случайное выпадение. Подключение проводов осуществляется через верхние и нижние зажимы с насечками, обеспечивающими прочный контакт даже при многократном демонтаже. Максимальное сечение кабеля - 25 мм2, не рекомендуется использовать алюминиевые провода без переходных наконечников. Устройство совместимо с другими аппаратами серии KARAT и легко интегрируется в сборки IEK.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует соответствие европейским и российским стандартам безопасности. Класс токоограничения 3 повышает уровень защиты оборудования и персонала при аварийных режимах. IP20 не предусматривает защиту от внешней среды - установка обязательна внутри закрытого электрощита.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Яркий индикатор положения контактов - четко видно, включен ли автомат
• Усиленная рукоятка с большей площадью захвата - удобнее в управлении, особенно в перчатках
• Насечки на зажимах - снижают нагрев и предотвращают ослабление контакта после нескольких подключений
• Поддержка широкого температурного диапазона - надежно работает в неотапливаемых щитовых
• Возможность самостоятельной установки дополнительных устройств (блокировки, сигнализации)

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для AC 50 Гц
• IP20 не допускает установку вне герметичных щитов - нельзя использовать на улице или в сырых местах
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные насосы или компрессоры без плавного запуска); для них лучше выбрать характеристику D
• Максимальное сечение кабеля 25 мм2 - не подходит для мощных вводов выше 100–125 кВт без согласования с сечением вводного кабеля

Примеры использования

• Вводной автомат в этажном щите многоквартирного дома
• Защита группы двигателей на производстве (конвейеры, вентиляторы)
• Щит управления системой отопления с насосами и терморегуляторами
• Распределительный щит торгового центра с освещением и розетками

Практические советы

• При проектировании учтите, что три полюса занимают 4,5 модуля - планируйте место в щите заранее
• Для долговечности используйте кабель сечением не менее 10 мм2 при токе 50 А - избегайте перегрева
• Проверьте глубину монтажа (74,3 мм): убедитесь, что за рейкой нет препятствий (проводов, других устройств)
• Если нужна защита от скачков напряжения - параллельно установите УЗИП, поскольку этот автомат не защищает от импульсов
• При замене старого автомата сверьте характеристику: “C” подходит для смешанных нагрузок, “B” - для освещения, “D” - для тяжелых двигателей
