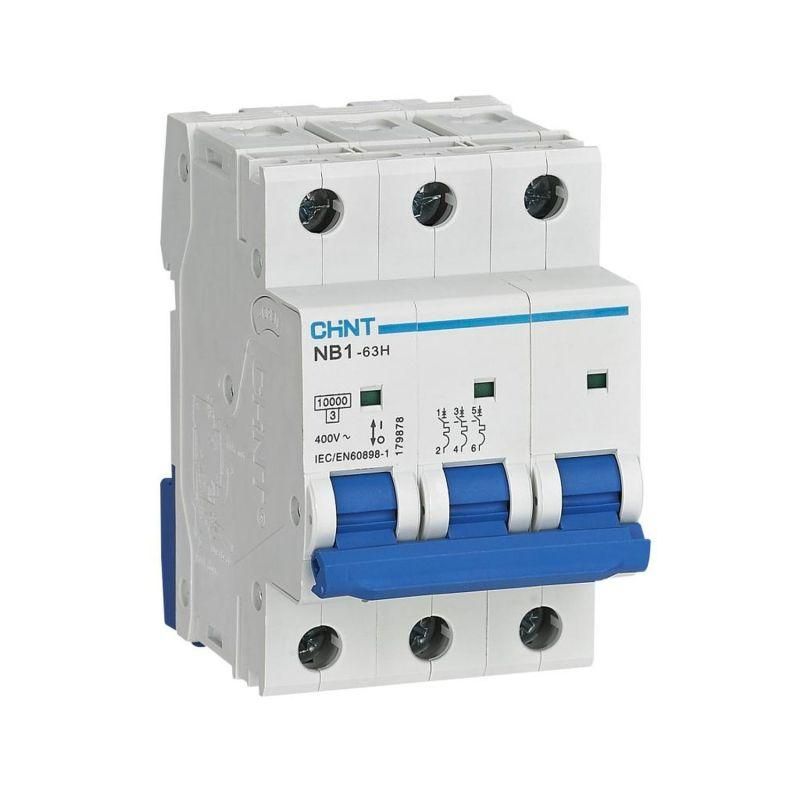

Выключатель автоматический трехполюсный NB1-63H 3P 50A 10кА х-ка C (R) | 179876 CHINT

Автоматический выключатель CHINT NB1-63H с артикулом 179876 - трёхполюсный модульный аппарат на 50 А с характеристикой C и отключающей способностью 10 кА. Предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых установках с переменным током.

Назначение и область применения

Автоматический выключатель CHINT NB1-63H используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для коммуникационных, жилых и промышленных объектов, где требуется надёжная защита оборудования. Особенно эффективен там, где нагрузка имеет высокий пусковой ток - например, у двигателей насосов, компрессоров, конвейеров и других машин с индуктивной составляющей.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 3
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с пусковыми токами
• Отключающая способность: 10 кА - способен безопасно отключить цепь даже при максимальном КЗ
• Номинальное напряжение: 400 В (до 500 В изоляция)
• Импульсное выдерживаемое напряжение: 4 кВ - защищает от кратковременных скачков
• Тип тока: переменный (AC), частота 50–60 Гц
• Ширина модуля: 3 модуля (54 мм), соответствует стандартной DIN-рейке 35 мм
• Рабочая температура: от -25 C до +40 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не герметичен
• Степень загрязнения: 2 - предназначен для помещений с обычными уровнями запыления и влаги
• Механическая износостойкость: 20 000 циклов включения/выключения
• Электрическая износостойкость: 10 000 циклов при номинальной нагрузке
• Класс токоограничения: 3 - снижает энергию КЗ, повышает безопасность

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для проводов сечением до 25 мм2 (медные однопроволочные или многожильные с наконечниками). Также поддерживаются шины типа PIN и FORK. Устанавливается в щитовые корпуса с достаточным свободным местом для теплоотвода. Автомат совместим со всеми элементами серии NB1-63H - можно использовать в связке с дополнительными модулями.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3, что снижает тепловую и механическую нагрузку на оборудование при КЗ. Конструкция обеспечивает безопасную работу в условиях степени загрязнения 2 - то есть в помещениях без постоянного воздействия пыли, влаги или химических паров.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает защиту даже в сетях с большими потенциальными токами КЗ
• Характеристика C позволяет работать с оборудованием, имеющим высокие пусковые токи, без ложных срабатываний
• Яркий индикатор положения контактов - легко определить, включен ли автомат или он отключился
• Готов к дополнительному оснащению: возможна установка вспомогательных контактов, сигналов аварии и расцепителей
• Долгий срок службы благодаря высокой механической и электрической износостойкости

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование на улице или в сырых местах
• Не рекомендован для цепей с постоянным током - работает только с переменным током AC
• Не подходит для нагрузок с очень высокими импульсными токами (>10×Iн), которые могут вызвать задержку срабатывания
• Не следует применять в условиях повышенной запылённости, агрессивных средах или при наличии конденсата - требуются устройства с более высокой степенью защиты

Примеры использования

• Защита трёхфазного двигателя мощностью до 15 кВт на производстве
• Щитовая защита группы розеток в офисном здании
• Распределительный щит на этаже многоэтажного дома
• Линия питания конвейера, воздушного компрессора или насосной станции

Практические советы

• Выбирая автомат CHINT NB1-63H с характеристикой C, убедитесь, что ваша нагрузка действительно имеет пусковые токи - для освещения или нагревательных приборов лучше подойдёт тип B
• При монтаже используйте качественные наконечники для многожильных проводов - это предотвратит перегрев и плохой контакт
• Проверьте посадочный диаметр кабеля - максимальное сечение - 25 мм2; превышение может повредить клеммы
• Если нужна удалённая сигнализация срабатывания - выберите модель с дополнительным контактом XF9J
• Не забудьте про координацию с другими защитными устройствами в системе - особенно если рядом установлены другие автоматы или УЗО
