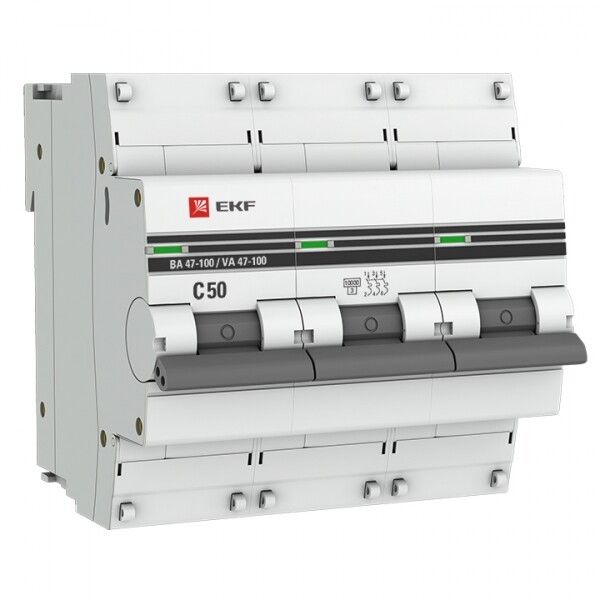

Выключатель автоматический трехполюсный ВА 47-100 50А C 10кА PROxima | mcb47100-3-50C-pro EKF

Автоматический выключатель модульный трехполюсный 50А C 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектов, где требуется надежная защита на ток до 50 А. Артикул mcb47100-3-50c-pro соответствует серийному решению ВА 47-100.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 50А C 10кА ВА 47-100 защищает трёхфазные сети с напряжением до 400 В и частотой 50 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Применяется в распределительных щитах зданий, на производствах, в системах освещения, насосных станциях, конвейерах и другом оборудовании с трёхфазной нагрузкой.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, светильники, компрессоры).
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Номинальное напряжение: 400 В (рабочее), 660 В (изоляционное) - гарантирует безопасную работу даже при кратковременных скачках напряжения.
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого реагирования на КЗ и точного срабатывания при долговременной перегрузке.
• Степень защиты IP20: предохраняет от контакта с пальцами и твердыми предметами, но не защищена от воды - используется только внутри закрытых щитов.
• Сечение провода: 1–35 мм2 - совместим с медными проводниками этого диапазона.
• Количество модулей DIN: 4.5 - занимает половину ширины двух стандартных модулей, что позволяет экономить место в щите.
• Рабочая температура: от –10C до +50C - подходит для помещений с нормальным микроклиматом, включая неотапливаемые зоны.
• Потери мощности: 6,2 Вт - энергопотребление самого аппарата при работе, влияет на нагрев в плотно укомплектованных щитах.
• Класс токоограничения: 3 - обеспечивает снижение тока КЗ до уровня ниже 10 кА, повышая безопасность всей системы.
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ.
• Климатическое исполнение: УХЛ3.1 - предназначено для работы в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью.

Совместимость и монтаж

Автоматический выключатель модульный 50А ВА 47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть его на рейке - никаких болтов или креплений не требует. Максимальная глубина монтажа - 45 мм, что важно учитывать при проектировании корпуса щита. Соединение с проводами осуществляется через винтовые зажимы - затягивать необходимо усилием, достаточным для надежного контакта, но без перегрузки. Сечения проводов от 1 до 35 мм2 подходят без адаптеров. Выключатель совместим с другими устройствами серии ВА 47-100 и продукцией EKF PROxima, что упрощает сборку унифицированных щитов.

Безопасность и стандарты

Автоматический выключатель ВА 47-100 соответствует требованиям ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006). Это означает соответствие международным нормам безопасности, тестированию на прочность, термическую стойкость и надежность срабатывания. Категория перенапряжения III и степень загрязнения 2 указывают на применение в типичных промышленных и бытовых условиях, где возможны пылевые отложения, но нет агрессивных сред. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным броскам напряжения, таким как грозовые импульсы.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мест с высокой вероятностью КЗ, включая промышленные участки.
• Комбинированная защита (электромагнитная + тепловая) - точнее реагирует на разные виды аварий, чем однофункциональные устройства.
• Класс токоограничения 3 - снижает энергию КЗ, защищая кабель и оборудование от повреждений.
• Универсальная совместимость с DIN-рейкой и проводами до 35 мм2 - удобство при монтаже и ремонте.
• Долгий срок службы - гарантия 84 месяца (7 лет) подтверждает качество материалов и сборки.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - IP20 не обеспечивает защиту от влаги.
• Характеристика C не рекомендуется для оборудования с очень высоким пусковым током (например, крупные асинхронные двигатели >10 кВт); лучше выбрать D-характеристику.
• Не работает при температуре ниже –10C - в холодных складах или неотапливаемых помещениях зимой может не сработать корректно.
• Не подходит для постоянного управления нагрузкой - это не рубильник; частые включения/выключения снизят срок службы.
• Только для переменного тока - нельзя использовать в цепях постоянного тока (DC).

Примеры использования

• Защита трёхфазного станка с двигателем 11 кВт в цеху.
• Щитовая защита группы розеток в административном здании.
• Подключение конвейерной линии с несколькими двигателями.
• Распределительный щит на складе с освещением и вентиляцией.
• Обеспечение безопасности питания насосной группы в системе водоснабжения.

Практические советы

• Выбирая автомат, проверьте, чтобы суммарная мощность всех подключённых потребителей не превышала 50 А × 400 В = 20 кВт (при коэффициенте мощности 1).
• При установке нескольких автоматов рядом учтите потери мощности (6,2 Вт каждый) - они вызывают нагрев, особенно в плотно заполненных щитах. Обеспечьте вентиляцию.
• При использовании проводов сечением более 25 мм2 используйте наконечники (штыревые или трубчатые) для лучшего контакта в зажимах.
• Не смешивайте автоматы ВА 47-100 с изделиями других серий в одном щите без проверки совместимости по габаритам и характеристикам.
• Проверяйте правильность подключения фаз перед первым включением - неверная коммутация может привести к выходу из строя оборудования.
• Для сложных систем рекомендуется согласование с проектом - автомат ВА 47-100 поддерживает рекомендованный проектный ассортимент, что упрощает выбор в рамках стандартизированных решений.
