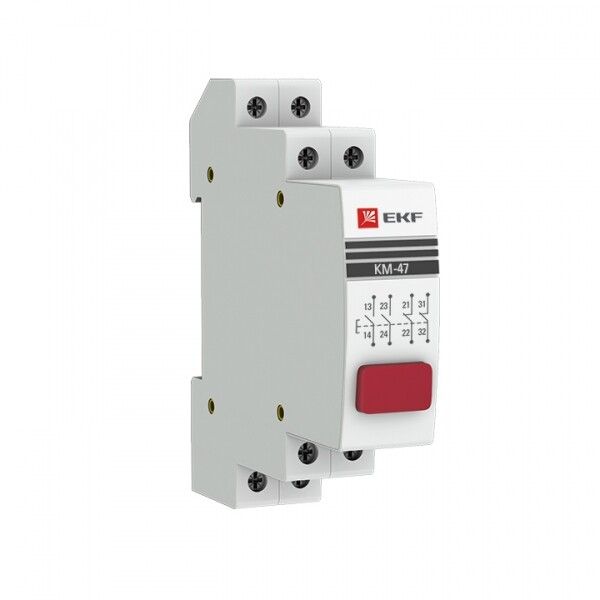

Кнопка модульная КМ-47 PROxima красная, с фиксацией EKF mdb-47-red-pro

Кнопка модульная КМ-47 красная от EKF (артикул mdb-47-red-pro) - это коммутационное устройство с LED-индикацией и механической фиксацией, предназначенное для управления цепями переменного тока в распределительных щитах с DIN-рейкой.

Назначение и область применения

Кнопка модульная КМ-47 красная используется для ручного включения и удержания электрической цепи в активном состоянии. Подходит для управления оборудованием в системах автоматизации: пускатели, реле, частотные преобразователи, конвейеры, станки. Применяется исключительно в составе модульной автоматики серии PROxima - не совместима с выключателями нагрузки ВН-125 или автоматами ВА 47-125.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Коммутируемый ток: 6 А
• Тип контактов: 2 нормально открытых (NO)
• Тип индикации: светодиод (LED) - цвет соответствует кнопке (красный)
• Мощность индикатора: 0 Вт (светодиод питается внешним источником через управляемую цепь)
• Способ монтажа: на DIN-рейку (шириной 1 модуль)
• Глубина установки: 46 мм
• Степень защиты: IP20 - защита от доступа пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Кнопка КМ-47 красная совместима только с другими устройствами серии PROxima. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 46 мм внутри щита. Фиксация происходит защелкиванием - никаких винтов или креплений не требует. Цилиндрический толкатель обеспечивает четкое нажатие без люфта. После нажатия кнопка остается в положении “вкл” до вторичного нажатия - функция самоблокировки.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, не поддерживающего горение. Соответствует международному стандарту IEC 60947-5-1 и российскому ГОСТ Р 50030.5.1-2005, что гарантирует безопасность при работе в промышленных условиях. IP20 позволяет использовать только во внутренних помещениях, где нет воздействия влаги, пыли или механических повреждений.

Преимущества

• Светодиодная индикация вместо неоновой - долговечнее, ярче, энергоэффективнее
• Жесткая конструкция благодаря шести заклепкам - снижает риск деформации при частом использовании
• Унифицированный дизайн всей серии PROxima - упрощает сборку и замену компонентов
• Литая лицевая панель - прочнее, эстетичнее, не имеет швов, где могла бы задерживаться пыль
• Оптимизированные габариты - экономят место в щите, особенно важно при плотной компоновке

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 230 В
• Не совместим с автоматическими выключателями ВА 47-125 и выключателями нагрузки ВН-125
• IP20 запрещает использование в сырых, пыльных или наружных условиях
• Светодиод не является самостоятельным источником света - он требует внешнего питания через управляемую цепь; при отключении цепи индикация гаснет
• Не предназначен для частого импульсного включения/выключения - рассчитана на длительное удержание в одном положении

Примеры использования

• Пуск и удержание двигателя насоса в системе водоснабжения
• Ручной запуск конвейера на производстве
• Активация аварийного режима в контролируемом участке
• Управление освещением в помещении через релейную группу
• Интеграция в пульт управления станка с ЧПУ

Практические советы

• При проектировании щита учтите глубину монтажа - 46 мм. Недостаточное пространство затруднит установку и обслуживание.
• Подключение LED-индикатора выполняйте параллельно нагрузке - чтобы светился только при включенном устройстве.
• Не используйте кнопку в качестве основного выключателя - она не рассчитана на отключение больших токов или частые операции.
• Замена кнопки возможна только другим элементом серии PROxima - другие модели не подходят по форме, контактам и креплению.
• Проверьте соответствие напряжения сети 230 В AC - применение при других значениях может вызвать выход из строя индикатора или контактов.
