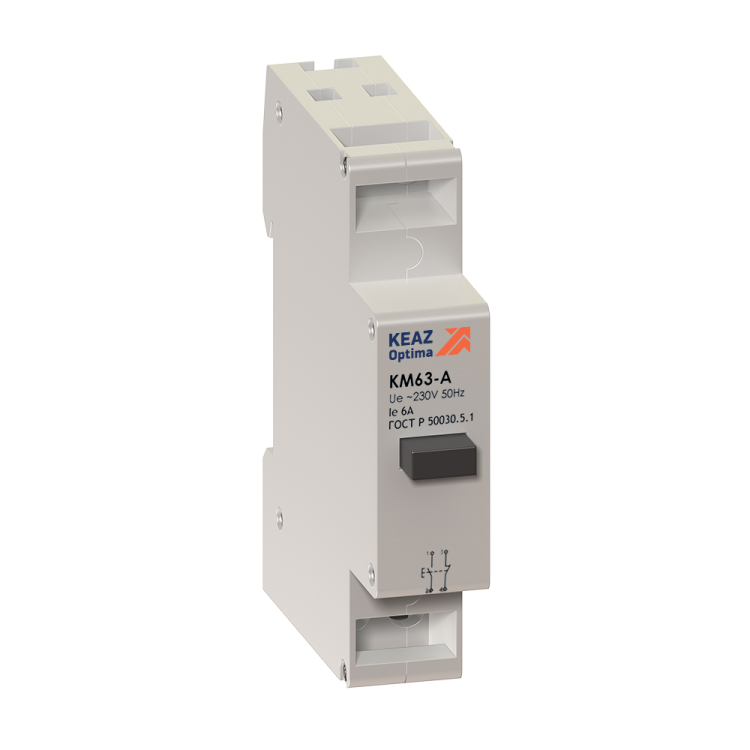

Кнопка управления модульная OptiDin KM63-A-20-УХЛ3 - это компактное устройство для коммутации слаботочных и силовых цепей на DIN-рейке, предназначенное для ручного управления оборудованием в условиях умеренного и холодного климата. Бренд КЭАЗ и артикул KM63-A-20-УХЛ3 указывают на серию OptiDin, которая сочетает надёжность и стандартизированную конструкцию.

Назначение и область применения

Кнопка управления модульная OptiDin KM63-A-20-УХЛ3 используется для ручного включения и выключения электрических цепей с напряжением до 230 В переменного тока. Она применяется в системах автоматизации, панелях управления, станках, конвейерах и других устройствах, где требуется простой и надёжный способ запуска/останова оборудования. Подходит для работы в распределительных щитах с установкой на DIN-рейку.

Технические характеристики

• Номинальное напряжение: 230 В AC - работает в сетях с частотой 50 Гц;
• Коммутируемый ток: 6 А - допустимая нагрузка для контактной группы;
• Количество нормально закрытых (NC) контактов: 2 - при отпущенной кнопке цепь замкнута;
• Количество переключающих контактов: 0 - не имеет функции «нормально открытого» контакта;
• Модульная ширина: 1 модуль - занимает стандартное место на DIN-рейке шириной 17,5 мм;
• Степень защиты: IP20 - защищена от прикосновений пальцами, но не от пыли и воды;
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и с возможностью образования конденсата;
• Тип толкателя: цилиндрический - удобен для нажатия пальцем или с помощью клавишного механизма;
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания;
• Цвет: серый - совместим с большинством стандартных панелей управления;
• Максимальная мощность лампы: 0 Вт - световая индикация отсутствует;
• Максимальное сечение провода: 6 мм2 - позволяет использовать медные жилы до этого значения;
• Нормативные документы: ГОСТ Р 50030.5.1-2005, ТУ3428-071-05758109-2012 - соответствуют требованиям к аппаратам управления.

Совместимость и монтаж

Кнопка управления модульная OptiDin KM63-A-20-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить её сверху в рейку и зафиксировать защёлкой. Присоединение проводов осуществляется через зажимы с винтовым креплением - рекомендуется зачищать изоляцию на 8–10 мм. Нельзя использовать провода сечением более 6 мм2 - это может повредить зажимы или вызвать нагрев. Совместима со всеми изделиями серии OptiDin, что обеспечивает унификацию сборки щитов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1-2005 (эквивалент IEC 60947-5-1) и техническим условиям ТУ3428-071-05758109-2012. Это гарантирует соответствие требованиям безопасности для аппаратов управления в промышленных установках. Сертифицировано для применения в электрических цепях категории применения АС-14 - то есть для управления резистивными и слабоиндуктивными нагрузками, такими как нагревательные элементы, освещение, малые двигатели.

Преимущества

• Компактность: занимает всего один модуль, экономит место в щите;
• Надёжность контактов: 6 А при 230 В - достаточная мощность для большинства задач управления;
• Универсальная установка: легко монтируется на любую DIN-рейку без дополнительных креплений;
• Климатическая устойчивость: исполнение УХЛ3 позволяет применять в неотапливаемых помещениях, на объектах с колебаниями температуры;
• Простота обслуживания: отсутствие механической фиксации снижает риск заедания и упрощает замену.

Ограничения применения

• Не подходит для цепей с высокой индуктивной составляющей (например, мощные катушки реле, большие электродвигатели) - риск дугового пробоя контактов;
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать во влажных или грязных средах без дополнительного корпуса;
• Отсутствует индикация - невозможно визуально определить состояние кнопки; если нужна сигнализация, следует выбирать модель с LED;
• Без фиксации - не подходит для режимов «включено постоянно»; для таких задач требуются кнопки с самоблокировкой.

Примеры использования

• Ручной запуск насоса в системе водоснабжения;
• Остановка конвейера на участке ремонта;
• Активация аварийного отключения в панели управления станком;
• Подключение питания к тестовой платформе в мастерской.

Практические советы

• При проектировании щита учтите, что кнопка не имеет индикации - используйте внешние лампы или HMI для отображения состояния;
• Для многократных операций проверьте срок службы контактов - при частом использовании (>1000 циклов/сутки) рекомендован контроль состояния каждые 6 месяцев;
• Запрещено подключать провода больше 6 мм2 - даже если они подходят физически, это нарушает безопасность и аннулирует гарантию;
• Если планируете использование в сыром помещении, поместите кнопку внутрь герметичного корпуса с классом защиты IP54 или выше;
• Для замены - отсоедините питание, снимите старую кнопку, вставьте новую OptiDin KM63-A-20-УХЛ3 и затяните зажимы с усилием 0,2–0,3 Нм.
