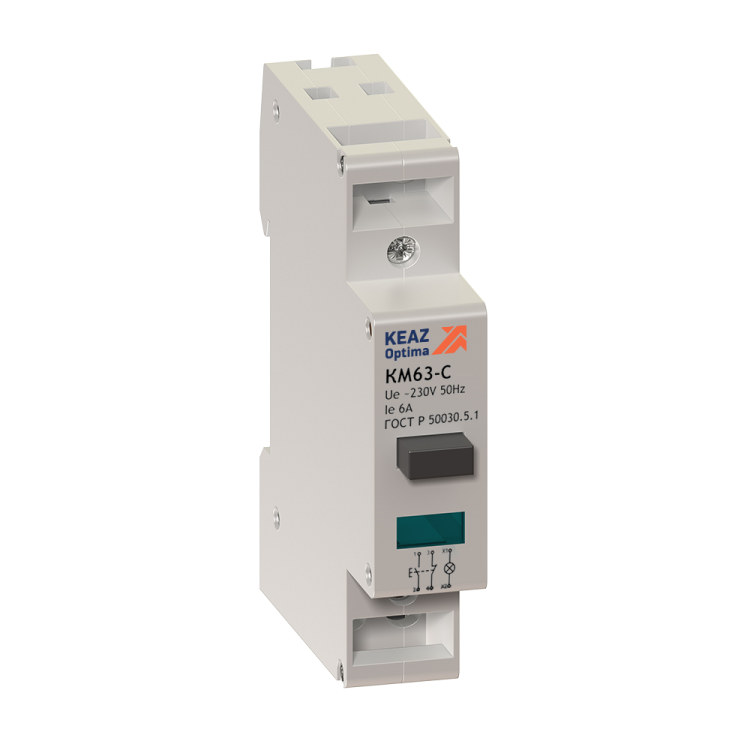

Кнопка управления модульная OptiDin KM63-CF-20-УХЛ3, 2 НО, 6 А, с фиксацией КЭАЗ (Курский электроаппаратный завод) 138909

Кнопка управления модульная OptiDin KM63-CF-20-УХЛ3 - это компактное устройство для ручного управления электрическими цепями на 230 В переменного тока, предназначенное для установки на DIN-рейку. Бренд КЭАЗ и артикул KM63-CF-20-УХЛ3 указывают на серию OptiDin, которая сочетает надёжность и стандартизированную конструкцию для промышленной автоматизации.

Назначение и область применения

Кнопка управления модульная OptiDin KM63-CF-20-УХЛ3 используется для включения, удержания и выключения электрических цепей с коммутационными нагрузками до 6 А и 230 В AC. Применяется в системах управления станков, конвейеров, насосов, освещения и других оборудования, где требуется механическое управление с возможностью фиксации положения. Подходит для работы в условиях, соответствующих климатическому исполнению УХЛ3 - то есть в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Коммутируемый ток: 6 А (категория применения АС-14)
• Количество контактов: 2 нормально замкнутых (NO = 0, NC = 2)
• Индикация: светодиодный индикатор, максимальная мощность лампы - 4,6 Вт
• Тип лампы: LED (не требует внешнего балласта)
• Фиксация: кнопка имеет механическую фиксацию в нажатом состоянии (self-latching)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Ширина модуля: 1 модуль (17,5 мм)
• Тип толкателя: цилиндрический, стандартный профиль
• Цвет: серый корпус и рычаг
• Максимальное сечение провода: 6 мм2
• Климатическое исполнение: УХЛ3 - для эксплуатации при температуре от −40 C до +40 C

Совместимость и монтаж

Кнопка управления модульная OptiDin KM63-CF-20-УХЛ3 совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть её на рейку - никаких болтов или инструментов не требуется. Провода подключаются через винтовые зажимы, допускающие сечения до 6 мм2. Обязательно соблюдайте полярность при подключении индикатора - хотя он работает от сети 230 В, внутренняя схема рассчитана на работу с лампой ≤4,6 Вт. Нельзя использовать с источниками постоянного тока - только переменный ток 50 Гц.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент IEC 60947-5-1) и техническим условиям ТУ3428-071-05758109-2012. Это гарантирует соответствие нормам безопасности для аппаратов управления в промышленных сетях. Сертифицировано для использования в электрических щитах и распределительных устройствах. Индикатор не создаёт повышенного тепловыделения - безопасен при длительной работе.

Преимущества

• Фиксированное положение позволяет удерживать кнопку в активном состоянии без постоянного давления - удобно для запуска и остановки процессов
• Светодиодный индикатор обеспечивает визуальный контроль состояния (вкл./выкл.) даже при слабом освещении
• Модульная конструкция экономит место в щите - занимает всего один модуль
• Высокая механическая износостойкость благодаря качественной сборке завода КЭАЗ
• Серый цвет снижает контрастность, что предпочтительно в промышленной среде

Ограничения применения

• Не предназначена для работы во влажных, пыльных или наружных условиях - степень защиты IP20 исключает контакт с жидкостью и крупной пылью
• Запрещено применять с нагрузками выше 6 А или 230 В - риск оплавления контактов
• Не подходит для импульсных или высокочастотных сигналов - только для коммутации силовых цепей 50 Гц
• Индикатор не работает при питании постоянным током - только переменный
• Не рекомендовано использование в местах с вибрацией выше нормы - возможно самопроизвольное отключение

Примеры использования

• Ручной пуск и остановка конвейера в цехе
• Аварийная остановка станка с фиксацией (нужно дважды нажать для сброса)
• Управление световым сигнализирующим оборудованием
• Подключение к реле времени или ПЛК в качестве входного устройства
• Контроль включения нагревателей или вентиляторов в неотапливаемом помещении

Практические советы

• При выборе аналогичных изделий проверяйте количество нормально замкнутых контактов - здесь их два, что важно для схем с аварийной остановкой
• Для подключения индикатора используйте провода сечением не более 1,5 мм2 - этого достаточно для маломощного LED
• Если нужна кнопка без фиксации - выбирайте модель с суффиксом “R” вместо “CF”
• При групповой установке нескольких кнопок на одной рейке учтите, что каждая занимает 17,5 мм - планируйте свободное пространство для обслуживания
• Проверьте наличие напряжения перед подключением - кнопка не содержит гашения дуги, поэтому не применяется для высоких токов перегрузки
