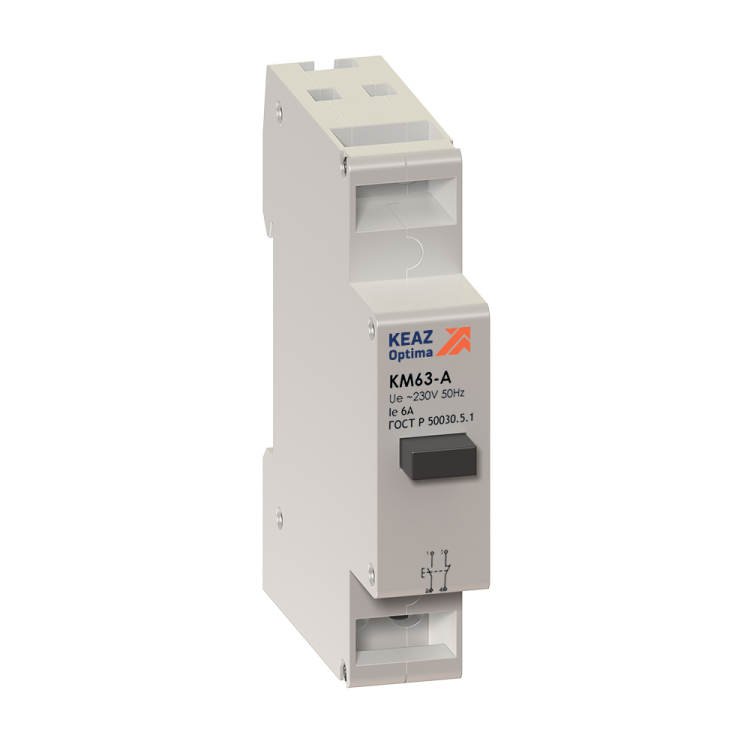

Кнопка управления модульная OptiDin KM63-AF-20-УХЛ3 | 138902 КЭАЗ

Кнопка управления модульная OptiDin KM63-AF-20-УХЛ3 от КЭАЗ - это компактное устройство для ручного управления электрическими цепями на 230 В переменного тока. Установка на DIN-рейку, наличие двух нормально замкнутых контактов и светодиодной индикации делают её удобным решением для автоматизации оборудования в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Кнопка управления модульная OptiDin KM63-AF-20-УХЛ3 используется для ручного включения и выключения электрических цепей с коммутацией нагрузки до 6 А при напряжении 230 В AC. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и других промышленных установках, где требуется надёжное управление с визуальной индикацией состояния.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Коммутируемый ток: 6 А
• Категория применения: АС-14 (для управления электромагнитными катушками и аналогичными нагрузками)
• Количество контактов: 2 нормально замкнутых (NO - отсутствуют)
• Индикация: светодиодная лампа, максимальная мощность 4,6 Вт
• Тип лампы: LED, цвет света не указан - совместима со стандартными LED-источниками
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не защищена от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, допустима высокая влажность
• Ширина модуля: 1 модуль (17,5 мм)
• Максимальное сечение провода: 6 мм2
• Тип толкателя: цилиндрический, без фиксации - возвращается в исходное положение после отпускания
• Цвет корпуса и толкателя: серый

Совместимость и монтаж

Кнопка управления модульная OptiDin KM63-AF-20-УХЛ3 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для подключения используются зажимы с клеммами, рассчитанными на провода сечением до 6 мм2. Подключение осуществляется без инструментов - достаточно вставить провод и затянуть винты. Устройство совместимо с другими модулями серии OptiDin, что позволяет собирать компактные распределительные щиты.

Безопасность и стандарты

• Соответствует ГОСТ Р 50030.5.1-2005 (эквивалент IEC 60947-5-1)
• Произведено по техническим условиям ТУ3428-071-05758109-2012
• Рассчитана на работу в контролируемых помещениях - не предназначена для открытой установки или мест с брызгами воды

Преимущества

• Высокая надёжность контактов при коммутации индуктивных нагрузок (до 6 А)
• Светодиодная индикация снижает время диагностики состояния устройства
• Модульная конструкция экономит место в щите и упрощает сборку
• Климатическое исполнение УХЛ3 обеспечивает стабильную работу в холодных и влажных средах
• Отсутствие фиксации - предотвращает случайное длительное включение

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 230 В
• Защита IP20 не допускает использование во влажных, запылённых или наружных условиях
• Нет нормально открытых контактов - нельзя использовать для функций “старт” или “выключить”, требующих размыкания цепи
• Светодиодная лампа имеет ограниченную мощность - не подходит для замены ламп выше 4,6 Вт
• Не имеет механической фиксации - не подходит для ситуаций, когда требуется удержание в нажатом состоянии

Примеры использования

• Остановка станка на производстве - кнопка включает аварийное отключение через реле
• Запуск насоса в системе водоснабжения - кнопка замыкает цепь питания контактного реле
• Индикация работы вентилятора - светодиод показывает, что система активна
• Управление освещением в помещении с автоматическим контролем

Практические советы

• При монтаже проверьте соответствие сечения провода - более толстые провода (>6 мм2) не войдут в клеммы
• Убедитесь, что нагрузка не превышает 6 А и является индуктивной (например, катушки реле) - для емкостных или высокоимпульсных нагрузок используйте дополнительную защиту
• Светодиод можно заменить на другой с таким же типом цоколя и мощностью ≤4,6 Вт - важно сохранить ток потребления
• Для установки в щитах с высокой влажностью рекомендуется применять дополнительную герметизацию вокруг модуля
• Кнопка OptiDin KM63-AF-20-УХЛ3 от КЭAZ совместима с другими изделиями серии OptiDin - можно комбинировать с таймерами, терморегуляторами и индикаторами одного форм-фактора
