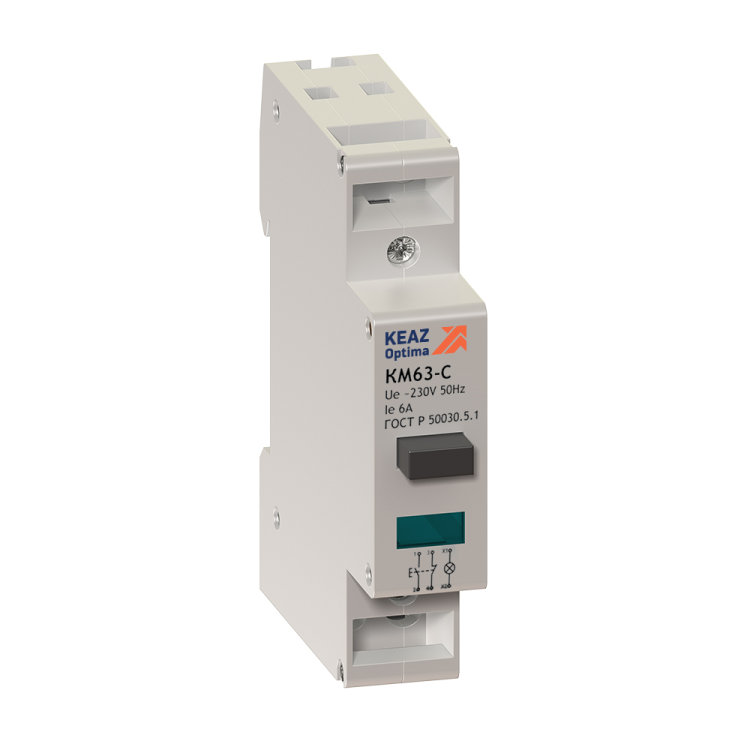

Кнопка управления модульная OptiDin KM63-CF-02-УХЛ3 | 138910 КЭАЗ

Кнопка управления модульная OptiDin KM63-CF-02-УХЛ3 - это компактное устройство для ручного управления электрическими цепями на 230 В переменного тока. Бренд КЭАЗ и артикул KM63-CF-02-УХЛ3 указывают на серию OptiDin, предназначенную для монтажа на DIN-рейку в распределительных щитах. Устройство оснащено светодиодной индикацией и фиксируемой кнопкой, что делает его удобным для систем автоматизации.

Назначение и область применения

Кнопка управления модульная OptiDin KM63-CF-02-УХЛ3 используется для ручного включения и выключения электрических цепей с коммутационными нагрузками до 6 А и 230 В AC. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и других промышленных установках. Подходит для создания пультов управления, где требуется надёжное и визуально контролируемое управление - благодаря наличию сигнальной лампы можно сразу определить состояние устройства.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Коммутируемый ток: 6 А
• Коммутируемые контакты: 2 нормально открытых (NO)
• Количество переключающих контактов: 0 - не имеет функции переключения между положениями
• Индикация: светодиодная лампа, максимальная мощность 4,6 Вт
• Ширина модуля: 1 модуль (стандарт DIN 43880)
• Тип толкателя: цилиндрический, с механической фиксацией (не самовозвратная)
• Цвет: серый корпус и рычаг
• Степень защиты: IP20 - защищена от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускаются колебания температур и повышенная влажность
• Максимальное сечение провода: 6 мм2
• Нормативы: ГОСТ Р 50030.5.1-2005, ТУ3428-071-05758109-2012

Совместимость и монтаж

Кнопка управления модульная OptiDin KM63-CF-02-УХЛ3 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно защёлкнуть её в рейку - никаких дополнительных креплений не требует. Подключение проводов осуществляется через зажимы с зажимным моментом, соответствующим сечению до 6 мм2. Обязательно использовать медные одножильные или многожильные провода с оконцеванием. Нельзя применять алюминиевые провода - они не совместимы с контактами этого устройства.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент IEC 60947-5-1) для аппаратов управления и контроля. Сертифицирована для работы в цепях категории применения АС-14 - то есть для управления катушками реле, магнитных пускателей и аналогичными индуктивными нагрузками. Степень защиты IP20 исключает использование в условиях высокой запылённости или влажности - устройство не предназначено для установки вне помещений или в сырых зонах.

Преимущества

• Фиксированное положение кнопки - обеспечивает устойчивое включенное состояние без случайного отпускания
• Светодиодная индикация - позволяет легко отслеживать активное состояние даже при слабом освещении
• Модульная конструкция - занимает всего один модуль, экономит место в щите
• Высокая надёжность контактов - рассчитана на долгий срок службы при нагрузке до 6 А
• Совместимость со всей серией OptiDin - можно сочетать с другими кнопками, переключателями и индикаторами одного производителя

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 230 В
• Запрещено использовать в средах с высокой влажностью, пылью или агрессивными газами из-за степени защиты IP20
• Не подходит для коммутации силовых нагрузок выше 6 А - например, прямого включения двигателей
• Не имеет автономного отключения - при потере питания индикация гаснет, но само устройство остаётся в последнем состоянии
• Работает только в закрытых щитах - не предназначена для наружной установки

Примеры использования

• Пуск и остановка конвейера в пищевой промышленности
• Активация системы вентиляции в цеху
• Ручной запуск насоса в системе водоснабжения
• Кнопка “Стоп” на пульте управления станком с ЧПУ
• Подтверждение операции в автоматических линиях - сигнал горит, пока система работает

Практические советы

• При подборе аналогов проверяйте тип контакта - здесь два NO, а не NC; если нужен размыкающий контакт, выбирайте другую модель
• Для увеличения срока службы не используйте кнопку для частого включения-выключения более 10 раз в минуту - это снижает ресурс контактов
• Проверьте соответствие сечения провода - превышение 6 мм2 может повредить зажимы
• При сборке щита убедитесь, что рядом с кнопкой нет нагреваемых элементов - светодиод чувствителен к перегреву
• Для обслуживания - отключите питание перед доступом к контактам, хотя IP20 не требует специальных мер безопасности при монтаже
