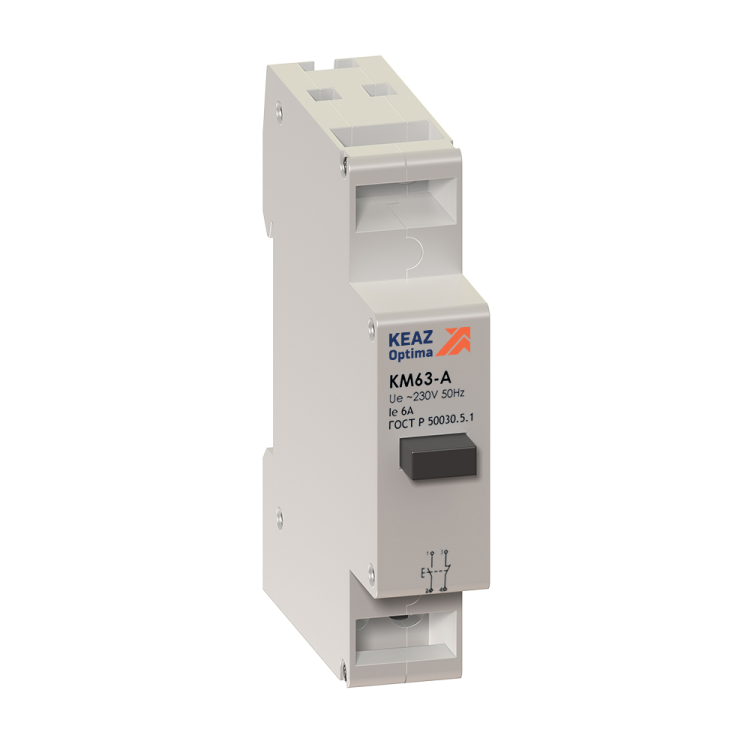

Кнопка управления модульная OptiDin KM63-A-02-УХЛ3 | 138900 КЭАЗ

Кнопка управления модульная OptiDin KM63-A-02-УХЛ3 - это компактное устройство для ручного управления электрическими цепями на 230 В переменного тока, предназначенное для установки на DIN-рейку. Бренд КЭАЗ и артикул KM63-A-02-УХЛ3 указывают на серию OptiDin, которая сочетает надёжность и стандартизированную конструкцию для промышленной автоматизации.

Назначение и область применения

Кнопка управления модульная OptiDin KM63-A-02-УХЛ3 используется для ручного включения и выключения электрических цепей с коммутацией нагрузки до 6 А при напряжении 230 В AC. Применяется в системах управления станков, конвейеров, насосов, освещения и других оборудования, где требуется простой и надёжный способ запуска/останова. Подходит для работы в условиях, соответствующих климатическому исполнению УХЛ3 - то есть в помещениях с умеренным и холодным климатом, без воздействия агрессивных сред.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 6 А
• Коммутируемые контакты: 2 нормально открытых (NO)
• Количество переключающих контактов: 0 - кнопка не имеет механической самоблокировки, работает только при нажатии
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищена от воды и пыли
• Ширина по модулю: 1 модуль (17,5 мм)
• Климатическое исполнение: УХЛ3 - для эксплуатации в закрытых помещениях с температурой от −40 C до +40 C
• Тип толкателя: цилиндрический, с плоской поверхностью
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Индикация: светодиод (LED) - цвет светового индикатора не указан, максимальная мощность лампы - 0 Вт, значит, LED питается внешним источником через схему управления
• Цвет корпуса и рычага: серый
• Максимальное сечение провода: 6 мм2

Совместимость и монтаж

Кнопка управления модульная OptiDin KM63-A-02-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с клеммами, рассчитанными на провода сечением до 6 мм2. Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Совместима со всеми устройствами серии OptiDin, что позволяет собирать компактные распределительные щиты. Обратите внимание: кнопка не имеет внутренней подсветки - светодиод требует внешнего питания, которое подключается параллельно контактам или через отдельный канал управления.

Безопасность и стандарты

• Соответствует ГОСТ Р 50030.5.1-2005 (эквивалент IEC 60947-5-1) - требования к аппаратам управления и сигнализации
• Произведён по ТУ3428-071-05758109-2012 - техническим условиям завода-производителя
• Защита IP20 обеспечивает безопасность при работе внутри электрощита, но не допускает использование во влажных или пыльных местах вне корпуса

Преимущества

• Модульная конструкция экономит место в щитах - занимает всего один модуль
• Высокая надёжность контактов при токе до 6 А - подходит для большинства бытовых и промышленных задач
• Светодиодная индикация позволяет визуально контролировать состояние цепи (при наличии внешнего питания)
• Серый цвет корпуса совместим с промышленными стандартами оформления панелей управления
• Работает в широком диапазоне температур, характерном для российских условий

Ограничения применения

• Не предназначена для постоянного удержания в нажатом состоянии - отсутствует фиксация, поэтому не подходит для функций “вкл./выкл.”, только для импульсного управления
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать на открытом воздухе или в сырых помещениях без дополнительной защиты
• Светодиод не имеет встроенного источника питания - необходимо предусмотреть внешнюю цепь для его работы
• Не рекомендуется для коммутации высокочастотных или емкостных нагрузок - оптимизирована для активной нагрузки (АС-14)

Примеры использования

• Запуск двигателя конвейера в цехе - нажали кнопку, двигатель включился, отпустили - остановился
• Подача команды “старт” на станок ЧПУ
• Включение аварийного освещения через внешний реле, управляемое этой кнопкой
• Сигнализация “готовность системы” - при включении питания LED загорается, если подключен к источнику 24 В DC

Практические советы

• При проектировании щита учтите, что кнопка не имеет фиксации - если нужна функция “удержание”, используйте реле или другую кнопку с фиксацией
• Для подключения LED-индикатора используйте отдельный источник питания (например, 24 В DC) и ограничивающий резистор, чтобы избежать перегрузки
• Проверьте соответствие сечения проводов - не превышайте 6 мм2, иначе возможен нагрев и плохой контакт
• При использовании в многоканальных системах - группируйте аналогичные кнопки рядом, чтобы упростить обслуживание
• При замене старой кнопки - проверьте тип контакта: здесь только NO, без NC - не подойдёт для схем, требующих размыкания при нажатии
