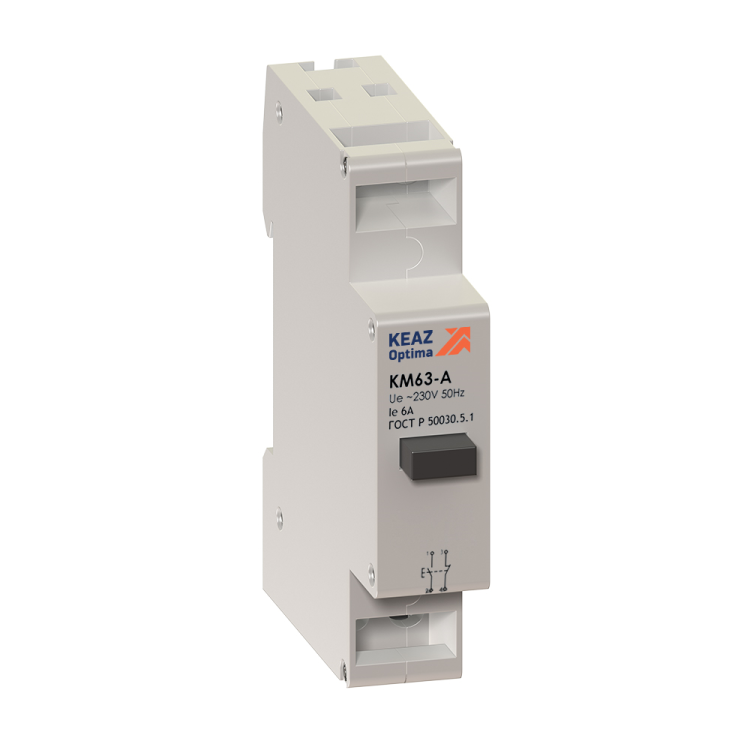

Кнопка управления модульная OptiDin KM63-A-11-УХЛ3 - это компактное устройство для ручного управления электрическими цепями на 230 В переменного тока, предназначенное для установки на DIN-рейку. Бренд КЭАЗ и артикул KM63-A-11-УХЛ3 указывают на серию OptiDin, созданную для промышленной автоматизации.

Назначение и область применения

Кнопка управления модульная OptiDin KM63-A-11-УХЛ3 используется для включения, выключения или поддержания работы оборудования через замыкание и размыкание электрической цепи. Подходит для управления двигателями, реле, светильниками и другими нагрузками в системах автоматизации. Применяется в щитах управления на заводах, в цехах, на конвейерах и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Коммутируемый ток: 6 А (для нагрузок категории AC-14)
• Количество нормально открытых контактов: 1 (NO - замыкающий контакт при нажатии)
• Количество переключающих контактов: 0 (нет возвратных или дополнительных контактов)
• Максимальное сечение провода: 6 мм2
• Ширина модуля: 1 модуль (стандартная ширина для DIN-рейки)
• Тип толкателя: цилиндрический - удобен для нажатия пальцем
• Фиксация кнопки: отсутствует - возвращается в исходное положение после отпускания
• Степень защиты: IP20 - защищена от прикосновений пальцами, но не от пыли и воды
• Цвет корпуса и кнопки: серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Мощность лампы: 0 Вт - встроенного индикатора нет
• Тип лампы: светодиодная - не применяется, так как индикация отсутствует

Совместимость и монтаж

Кнопка управления модульная OptiDin KM63-A-11-УХЛ3 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно вставить устройство в рейку и защелкнуть. Соединение проводов осуществляется зажимами с максимальным сечением 6 мм2 - подходят медные одножильные и многожильные провода. Нет необходимости в дополнительных крепежах. Совместима со всеми типами модульных устройств серии OptiDin.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент IEC 60947-5-1) и техническим условиям ТУ3428-071-05758109-2012. Обеспечивает безопасную коммутацию токов до 6 А в бытовых и промышленных сетях. Отсутствие индикации снижает риск ошибочного восприятия состояния устройства - важно проверять состояние цепи внешними средствами.

Преимущества

• Высокая надежность контактов при работе с током до 6 А
• Простой и быстрый монтаж на DIN-рейку без инструментов
• Устойчивость к колебаниям температуры благодаря исполнению УХЛ3
• Совместимость с широким спектром модульных устройств КЭАЗ
• Цельнометаллическая конструкция обеспечивает долгий срок службы

Ограничения применения

• Не подходит для сред с высокой запыленностью или влажностью - степень защиты IP20 не предохраняет от попадания пыли и брызг
• Отсутствует индикация состояния - нельзя определить, нажата ли кнопка визуально
• Не имеет фиксации - не подходит для функций “включено/выключено” без дополнительных механизмов
• Не рассчитана на управление нагрузками выше 6 А или постоянным током
• Запрещено использовать в взрывоопасных зонах - нет соответствующего взрывозащитного исполнения

Примеры использования

• Управление пуском электродвигателя насоса в системе водоснабжения
• Ручной запуск конвейера на производстве
• Аварийное отключение станка через экстренную кнопку (в паре с реле безопасности)
• Подача сигнала в PLC для активации логической операции

Практические советы

• Выбирайте эту кнопку только для временного действия - она не фиксируется, поэтому не годится для постоянного включения
• При использовании в цепях с катушками реле или контакторов убедитесь, что индуктивная нагрузка не превышает 6 А
• Для визуального контроля состояния цепи используйте отдельный индикатор или LED-модуль на DIN-рейке
• Проверьте посадочный диаметр толкателя - он совместим с большинством стандартных клавиш, но не с крупными декоративными крышками
• При сборке щита соблюдайте расстояние между кнопками - минимум 10–15 мм для удобства нажатия
