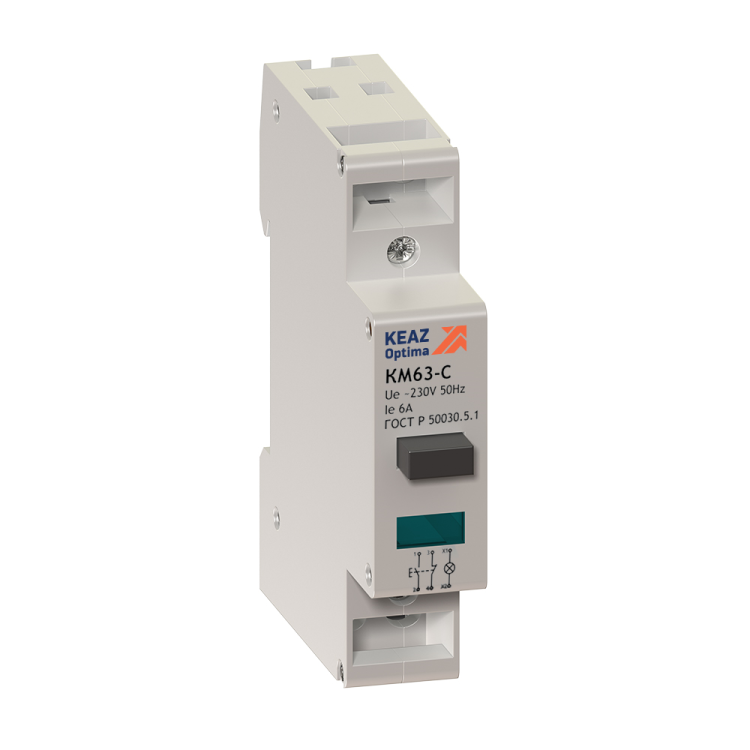

Кнопка управления модульная OptiDin KM63-C-02-УХЛ3 2НО 6А КЭАЗ (Курский электроаппаратный завод) 138907

Кнопка управления модульная OptiDin KM63-C-02-УХЛ3 - это компактное устройство для ручного управления электрическими цепями на 230 В переменного тока, предназначенное для установки на DIN-рейку. Бренд КэАЗ и артикул KM63-C-02-УХЛ3 указывают на серию OptiDin, которая сочетает надёжность и стандартизированную конструкцию для промышленной автоматизации.

Назначение и область применения

Кнопка управления модульная OptiDin KM63-C-02-УХЛ3 используется для ручного включения и выключения электрических цепей с коммутацией нагрузки до 6 А при напряжении 230 В AC. Применяется в системах управления станков, конвейеров, насосов, освещения и других оборудования, где требуется простой и надёжный способ запуска/останова. Подходит для работы в условиях промышленных щитов и распределительных устройств.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Коммутируемый ток: 6 А
• Количество нормально открытых контактов: 2 (NO)
• Количество переключающих контактов: 0 - контактная группа работает только как замыкающая
• Модульная ширина: 1 модуль (17,5 мм)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Индикация: светодиод (LED) - встроен, светится при наличии напряжения на входе
• Максимальная мощность лампы: 0 Вт - индикатор питается от сети, внешний источник не нужен
• Тип толкателя: цилиндрический - классический круглый нажимной элемент
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Цвет: серый корпус и рычаг
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускает температурные колебания и повышенную влажность
• Максимальное сечение провода: 6 мм2
• Нормативные документы: ГОСТ Р 50030.5.1-2005, ТУ3428-071-05758109-2012

Совместимость и монтаж

Кнопка управления модульная OptiDin KM63-C-02-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с клеммами, рассчитанными на провода сечением до 6 мм2. Нет необходимости в дополнительных крепёжных элементах - устройство защёлкивается на рейке одним движением. Совместима со всеми другими модулями серии OptiDin, что позволяет собирать компактные блоки управления в одном корпусе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент IEC 60947-5-1) для аппаратов управления и сигнализации. Сертифицировано по ТУ3428-071-05758109-2012. Степень защиты IP20 обеспечивает безопасность при работе внутри закрытых щитов, но не предполагает использование во влажных или пыльных средах вне корпуса. Индикатор LED снижает риск ошибочного включения благодаря визуальной обратной связи.

Преимущества

• Компактность: занимает всего один модуль, экономит место в щите
• Встроенный LED-индикатор - сразу видно, есть ли напряжение на входе
• Простая установка на DIN-рейку - не требует инструментов
• Высокая механическая износостойкость - рассчитана на многократные срабатывания
• Совместимость с продукцией КэАЗ OptiDin - легко масштабируется

Ограничения применения

• Не предназначена для работы на постоянном токе - только переменный ток 230 В
• Защита IP20 не допускает установку в открытом виде на улице или в сыром помещении
• Отсутствие фиксации - нельзя использовать как кнопку “включено” без дополнительной блокировки
• Нет переключающих контактов - только замыкающие; для функций “выключение” потребуется другая кнопка
• Индикатор не управляет нагрузкой - он лишь показывает наличие напряжения на входе

Примеры использования

• Запуск двигателя конвейера в цехе
• Аварийная остановка станка через экстренную кнопку (в паре с блокировкой)
• Ручной ввод в работу системы освещения в распределительном щите
• Подтверждение активации контролируемого процесса в панели управления

Практические советы

• При сборке щита учитывайте, что кнопка имеет два NO-контакта - можно задействовать один для основной цепи, второй - для сигнализации или блокировки
• Проверьте соответствие сечения провода (не более 6 мм2) перед подключением - перегрузка вызовет нагрев и выход из строя
• Индикатор LED будет гореть даже при отключённой нагрузке - это нормально, так как он подключен к входному напряжению
• Для длительного использования в условиях высокой вибрации рекомендуется проверить затяжку клемм каждые 6–12 месяцев
• Если нужна кнопка с фиксацией (“вкл./выкл.”), выбирайте модель с индексом F - эта версия (KM63-C-02-УХЛ3) только импульсная
