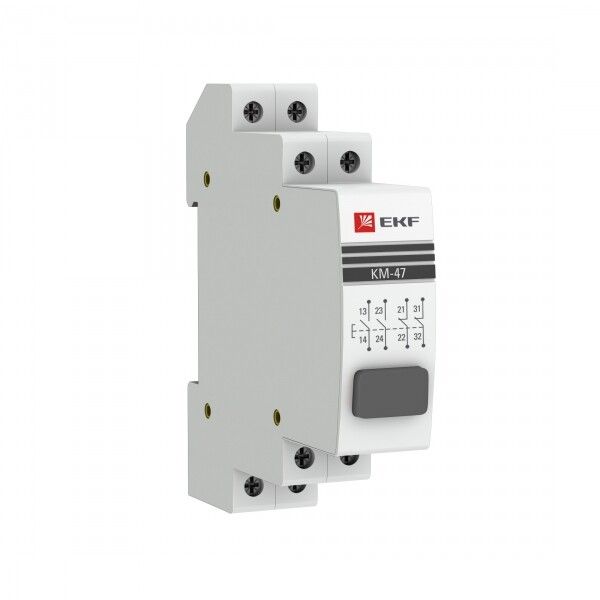

Кнопка модульная КМ-47 (серая) EKF PROxima | mdb-47-grey-pro
Товарные предложения:
| Кнопка модульная КМ-47 (серая) EKF PROxima | mdb-47-grey-pro | EKF | 21.11.2024 | 39 шт. | 1 250,87 ₽ | шт. | от 1 дня |
Условия поставки кнопки модульной КМ-47 (серая) EKF PROxima | mdb-47-grey-pro
Купить 39 шт. кнопок модульных км-47 (серая) ekf proxima | mdb-47-grey-pro могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.
Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Цена кнопки модульной КМ-47 (серая) EKF PROxima | mdb-47-grey-pro зависит от общей суммы заказа, на сайте указана оптовая цена.
Описание
Характеристики
Сертификаты
Сопутствующие товары
Аналоги
Описание
Кнопка модульная КМ-47 (серая) EKF PROxima - удобное и надежное устройство для дистанционного управления в различных типах электрических установок. Она предназначена для работы в цепях переменного тока напряжением 230 В и частотой 50 Гц.
Основные преимущества и характеристики:
- Тип лампы: Светодиод (LED). Благодаря использованию светодиодной лампы, кнопка обеспечивает яркое и энергоэффективное освещение.
- Цвет кнопки: Серый. Нейтральный и стильный дизайн, который подходит для любого интерьера.
- Тип напряжения: AC (переменное). Может использоваться в цепях переменного тока, что обеспечивает широкий спектр применений.
- Коммутируемый ток: 6 А. Позволяет коммутировать электрические нагрузки до 6 А, что обеспечивает надежную работу в различных условиях.
- Степень защиты (IP): IP20. Обеспечивает защиту от пыли и защиту от касания пальцами, что повышает безопасность использования.
- Глубина установочная (встраиваемая): 46 мм. Компактный размер и низкая глубина установки облегчают монтаж и интеграцию кнопки в существующую систему.
- С сигнальной лампой (индикатором): Нет. Отсутствие сигнальной лампы делает кнопку простой и надежной в использовании.
- Количество нормально замкнутых (НЗ) контактов: 2. Обеспечивает возможность подключения двух нормально замкнутых контактов для управления различными устройствами.
- Количество нормально разомкнутых (НО) контактов: 2. Позволяет подключить два нормально разомкнутых контакта для управления другими устройствами.
- Модульная ширина (общее количество модульных расстояний): 1. Кнопка имеет модульную конструкцию, что облегчает ее интеграцию в распределительные щиты и другие электрические установки.
Кнопка модульная КМ-47 (серая) EKF PROxima отличается простотой обслуживания, легкостью монтажа и оптимальной функциональностью. Она является надежным решением для управления электрическими устройствами в различных сферах применения.
Характеристики c описанием
Цвет:
Серый
Цвет светосигнальной арматуры на дин-рейку определяет визуальную индикацию состояния или функции устройства. Разные цвета могут использоваться для обозначения различных сигналов, что повышает удобство и безопасность эксплуатации. Правильный выбор цвета помогает избежать ошибок и обеспечивает быструю идентификацию состояния оборудования.
Серый цвет обычно используется для нейтральных или неактивных сигналов. Он не привлекает внимание и может указывать на стандартное состояние системы без аварийных или предупреждающих сигналов. Рекомендуется использовать серый цвет для обозначения нормального рабочего состояния или для компонентов, не требующих частого визуального контроля.
Красный цвет традиционно используется для обозначения аварийных или предупреждающих сигналов. Он привлекает внимание и сигнализирует о необходимости немедленного вмешательства. Рекомендуется использовать красный цвет для критических систем, где требуется мгновенная реакция оператора.
Белый цвет часто используется для общего освещения или индикации включенного состояния устройства. Он обеспечивает яркую и четкую видимость, но не ассоциируется с аварийными состояниями. Рекомендуется использовать белый цвет для обозначения включенного питания или нормальной работы устройства.
Зеленый цвет обычно ассоциируется с нормальным рабочим состоянием или успешным завершением процесса. Он сигнализирует о том, что система функционирует правильно и не требует вмешательства. Рекомендуется использовать зеленый цвет для индикации готовности или нормальной работы.
Желтый цвет используется для предупреждающих сигналов или для обозначения состояния, требующего внимания, но не немедленного вмешательства. Он привлекает внимание и сигнализирует о потенциальной проблеме. Рекомендуется использовать желтый цвет для индикации необходимости проверки или обслуживания системы.
Синий цвет часто используется для информационных сигналов или для обозначения специальных функций. Он не ассоциируется с аварийными состояниями и может использоваться для обозначения дополнительной информации. Рекомендуется использовать синий цвет для индикации специфических режимов работы или дополнительных функций устройства.
Род тока:
Переменный ток (AC)
Род тока определяет тип электрического тока, который используется для питания светосигнальной арматуры на дин-рейку. Правильный выбор рода тока важен для обеспечения надежной и безопасной работы устройства, а также для соответствия требованиям электрической системы, в которой оно будет использоваться.
Переменный (AC) ток характеризуется периодической сменой направления и величины. Светосигнальная арматура, работающая на переменном токе, обычно используется в бытовых и промышленных сетях с напряжением 220-240 В или 380 В. Рекомендуется выбирать это значение, если ваша система питается от стандартной сети переменного тока. Замена на арматуру, рассчитанную на постоянный ток, может привести к неправильной работе или повреждению устройства.
Переменный/Постоянный (AC/DC) ток означает, что светосигнальная арматура может работать как с переменным, так и с постоянным током. Это универсальное решение, которое подходит для различных электрических систем, обеспечивая большую гибкость в установке и эксплуатации. Рекомендуется выбирать это значение, если требуется совместимость с разными типами источников питания. Замена на арматуру, поддерживающую только один род тока, может ограничить функциональность и совместимость.
Постоянный (DC) ток характеризуется постоянным направлением и величиной. Светосигнальная арматура, рассчитанная на постоянный ток, часто используется в системах с батарейным питанием или в промышленных установках с напряжением 12 В, 24 В или 48 В. Рекомендуется выбирать это значение, если ваша система питается от источника постоянного тока. Замена на арматуру, рассчитанную на переменный ток, может привести к некорректной работе или повреждению устройства.
Тип лампы:
Светодиод. (LED)
Тип лампы: LED. Светодиодные (LED) лампы обладают высокой энергоэффективностью, долговечностью и низким тепловыделением, что делает их идеальным выбором для светосигнальной арматуры на дин-рейку. Они обеспечивают яркий и четкий свет, что улучшает видимость сигналов. Рекомендуется выбирать LED лампы для снижения эксплуатационных расходов и уменьшения частоты замен. При необходимости замены, убедитесь в совместимости лампы с конкретной моделью светосигнальной арматуры.
Исполнение:
Модульное
Исполнение светосигнальной арматуры на дин-рейку определяет конструктивные особенности устройства, которые влияют на способ его установки, эксплуатации и замены. В зависимости от исполнения, светосигнальная арматура может различаться по удобству монтажа, прочности крепления и функциональности.
Модульное исполнение светосигнальной арматуры предполагает, что устройство состоит из отдельных модулей, которые легко монтируются на дин-рейку. Это позволяет быстро и удобно заменять или добавлять отдельные компоненты без необходимости демонтажа всей системы. Модульное исполнение обеспечивает гибкость в конфигурации и расширении системы сигнализации, что особенно полезно в условиях, требующих частых изменений или модернизации оборудования. Рекомендуется выбирать модульное исполнение для систем, где важна возможность быстрой замены и адаптации компонентов.
Исполнение без фиксации означает, что светосигнальная арматура не имеет механизма для жесткого закрепления на дин-рейке. Это может быть полезно в ситуациях, где требуется частое перемещение или временное использование устройства. Однако, отсутствие фиксации может привести к менее стабильной установке, что следует учитывать при выборе данного исполнения. Рекомендуется использовать арматуру без фиксации в системах, где необходима мобильность и гибкость, но не требуется постоянное и надежное крепление.
Напряжение:
220 В
Напряжение - это электрический потенциал, при котором светосигнальная арматура может корректно функционировать. Правильный выбор напряжения обеспечивает надежную и безопасную работу устройства, предотвращая перегрузки и возможные повреждения.
220 В - Это стандартное напряжение для большинства промышленных и бытовых применений. Светосигнальная арматура, работающая на 220 В, широко используется в системах автоматизации и контроля. Рекомендуется для общего использования, если нет специфических требований к напряжению.
48 В - Напряжение 48 В часто используется в телекоммуникационных системах и в некоторых промышленных приложениях. Это безопасное напряжение, которое снижает риск поражения электрическим током. Рекомендуется для систем, где требуется повышенная безопасность или где используется оборудование с таким же рабочим напряжением.
380 В - Это напряжение используется в трехфазных электрических сетях, характерных для крупных промышленных объектов. Светосигнальная арматура на 380 В подходит для высокомощных систем и оборудования. Выбор данного напряжения следует согласовывать с инженерными требованиями конкретного проекта.
24 В - Низковольтное напряжение, часто применяемое в системах управления и автоматизации, где важна безопасность и минимизация риска поражения электрическим током. Рекомендуется для использования в условиях, требующих повышенной безопасности и в системах с низким энергопотреблением.
110 В - Это промежуточное напряжение, которое может использоваться в некоторых промышленных и специализированных системах. Рекомендуется для применения в оборудовании и системах, где стандартное напряжение составляет 110 В.
690 В - Высокое напряжение, применяемое в тяжелой промышленности и энергетике. Светосигнальная арматура на 690 В используется в высокомощных установках и требует строгого соблюдения правил безопасности. Рекомендуется для специализированных применений, где требуется такое высокое напряжение.
Тип изделия:
Кнопка модульная
Тип изделия определяет функциональное назначение и конструктивные особенности светосигнальной арматуры, устанавливаемой на DIN-рейку. От выбора типа изделия зависит способ его применения, монтаж и совместимость с другими элементами системы.
Кнопка предназначена для ручного управления электрическими цепями. Она может использоваться для включения или выключения различных устройств. При выборе кнопки следует учитывать её механическую прочность и эргономичность.
Индикатор служит для визуального отображения состояния электрических цепей или оборудования. Он позволяет оперативно контролировать работу системы. Важно выбирать индикаторы с учетом их видимости и яркости.
Лампа сигнальная используется для подачи световых сигналов о состоянии оборудования или процессов. Она должна обеспечивать достаточную яркость и быть видимой с различных углов обзора.
Выключатель кнопочный совмещает функции кнопки и выключателя, позволяя пользователю управлять электрическими цепями одним нажатием. Рекомендуется выбирать модели с надежным механизмом и длительным сроком службы.
Лампа индикаторная предназначена для отображения состояния электрических цепей. Она отличается от обычных индикаторов повышенной яркостью и долговечностью. Важно учитывать совместимость с напряжением и током в цепи.
Лампа сигнальная модульная состоит из нескольких модулей, что позволяет легко изменять её конфигурацию и цветовые сигналы. Подходит для сложных систем, где требуется гибкость и модульность.
Лампа в данном контексте представляет собой источник света, который может использоваться в различных сигнальных и индикационных устройствах. Важно учитывать её мощность и тип цоколя.
Кнопка управления модульная предназначена для установки в модульные системы, что позволяет значительно упростить её монтаж и замену. Рекомендуется для использования в системах с высокой плотностью элементов.
Выключатель используется для разрыва или замыкания электрической цепи. Важно выбирать выключатели, соответствующие номинальным параметрам цепи и условиям эксплуатации.
Сигнализация включает в себя устройства для подачи звуковых или световых сигналов, предупреждающих о различных состояниях системы. Она должна быть достаточно громкой или яркой, чтобы привлекать внимание в нужный момент.
Тип толкателя:
Цилиндрический
Тип толкателя определяет конструкцию и механизм приведения в действие светосигнальной арматуры, устанавливаемой на дин-рейку. Различные типы толкателей могут быть выбраны в зависимости от условий эксплуатации, требуемой функциональности и удобства использования устройства.
Кнопка — это тип толкателя, который представляет собой плоскую или слегка выпуклую поверхность, на которую необходимо нажать для активации светосигнальной арматуры. Такой механизм обеспечивает быструю и интуитивно понятную активацию. Кнопки часто используются в ситуациях, где требуется оперативное включение или выключение сигнального устройства. Рекомендуется выбирать кнопочные толкатели для мест с ограниченным пространством и для пользователей, которым важна простота управления. Замена кнопочного толкателя обычно не требует сложных операций и может быть выполнена без специальных инструментов.
Цилиндрический толкатель — это тип толкателя, имеющий форму цилиндра, который необходимо нажать или повернуть для активации светосигнального устройства. Такой толкатель обеспечивает более точное и контролируемое управление, что может быть важно в условиях, требующих высокой надежности и точности. Цилиндрические толкатели часто применяются в промышленных и профессиональных установках, где требуется устойчивость к частым воздействиям и долговечность. При выборе цилиндрического толкателя стоит учитывать необходимость более точного управления и возможные требования к дополнительной защите от внешних воздействий. Замена цилиндрического толкателя может потребовать специальных инструментов и навыков.
Способ монтажа:
DIN-рейка
Способ монтажа светосигнальной арматуры определяет метод установки устройства в электрическую панель или корпус. Правильный выбор способа монтажа обеспечивает надежное крепление, удобство обслуживания и безопасность эксплуатации светосигнальной арматуры.
DIN-рейка — это стандартный метод монтажа, который предполагает установку устройства на специальную металлическую рейку (DIN-рейку). Этот способ обеспечивает быстрый и удобный монтаж, а также легкость замены и обслуживания. Рекомендуется для использования в распределительных щитах и автоматизированных системах управления, где требуется модульность и гибкость конфигурации.
Встраиваемый монтаж предполагает установку светосигнальной арматуры непосредственно в панель или корпус устройства. Этот способ монтажа обеспечивает компактность и эстетичность установки, так как устройство не выступает за пределы панели. Рекомендуется для использования в случаях, когда важны внешний вид и минимизация занимаемого пространства.
Монтажная плата — способ монтажа, при котором светосигнальная арматура устанавливается на специальную плату с предварительно подготовленными местами крепления и электрическими соединениями. Этот метод обеспечивает высокую плотность монтажа и упрощает процесс сборки и тестирования. Рекомендуется для использования в сложных устройствах и системах, где требуется высокая точность и надежность соединений.
Степень защиты:
IP20
Степень защиты светосигнальной арматуры на DIN-рейку указывает на уровень защиты устройства от проникновения твердых предметов и воды. Обозначается в формате IPXX, где первая цифра указывает на защиту от твердых предметов, а вторая — от воды. Этот параметр критически важен для обеспечения надежности и долговечности оборудования, особенно в условиях промышленной эксплуатации.
IP20: Устройство защищено от проникновения твердых предметов диаметром более 12,5 мм, но не имеет защиты от воды. Это означает, что арматура подходит для использования в сухих и чистых помещениях, где нет риска попадания воды или мелких частиц пыли. Рекомендуется использовать IP20 в офисах, административных зданиях и других местах с контролируемыми условиями окружающей среды.
IP40: Устройство защищено от проникновения твердых предметов диаметром более 1 мм, но не имеет защиты от воды. Это обеспечивает более высокий уровень защиты по сравнению с IP20, делая арматуру подходящей для использования в производственных помещениях, где возможно наличие мелкой пыли, но нет риска попадания воды. Рекомендуется для применения в цехах, складских помещениях и других подобных условиях.
IP10: Устройство защищено от проникновения твердых предметов диаметром более 50 мм, но не имеет защиты от воды. Это минимальная степень защиты, которая подходит только для самых общих применений, где нет значительного риска попадания пыли или воды. Рекомендуется использовать IP10 в условиях, где оборудование не подвержено воздействию окружающей среды, например, внутри шкафов или корпусов.
IP00: Устройство не имеет защиты ни от твердых предметов, ни от воды. Это означает, что арматура должна использоваться исключительно в условиях, где полностью исключен контакт с пылью, водой и другими потенциально вредными факторами. Рекомендуется применять IP00 только в лабораторных или контролируемых условиях, где обеспечивается полная защита оборудования от внешних воздействий.
Цвет толкателя:
Серый
Цвет толкателя указывает на цветовую индикацию механической части светосигнальной арматуры, устанавливаемой на DIN-рейку. Этот параметр важен для визуальной идентификации состояния устройства и может влиять на удобство эксплуатации и быстроту реакции на сигналы.
Серый толкатель обычно используется для нейтральных или общих сигналов. Он не привлекает внимания и может быть использован в ситуациях, где цветовая индикация не критична. Рекомендуется для систем, где требуется минимальное визуальное отвлечение.
Черный толкатель часто используется для обозначения отключенного состояния или для функций, которые не требуют немедленного внимания. Он может быть полезен в системах, где необходимо четкое разделение между активными и неактивными элементами.
Красный толкатель является стандартом для обозначения аварийных или критических состояний. Использование красного цвета помогает быстро идентифицировать проблемы и требует немедленного реагирования. Рекомендуется для систем безопасности и аварийного отключения.
Зеленый толкатель обычно обозначает нормальное или активное состояние. Он используется для указания на то, что система работает в штатном режиме. Рекомендуется для индикации готовности или успешного завершения процессов.
Синий толкатель часто используется для обозначения информационных сигналов или специальных функций. Он может быть применен для различных специфических целей в зависимости от требований системы. Рекомендуется для использования в информационных и вспомогательных сигналах.
Зеленый/Красный толкатель предоставляет комбинированную индикацию и может изменять цвет в зависимости от состояния устройства. Это полезно для систем, где требуется отображение двух состояний с помощью одного элемента. Рекомендуется для многофункциональных систем с динамическими индикациями.
Желтый толкатель используется для предупреждающих сигналов или для указания на необходимость внимания. Он помогает выделить важные, но не критические состояния, требующие проверки или обслуживания. Рекомендуется для систем, где требуется привлечение внимания к потенциальным проблемам.
Номинальный ток:
6 А
Номинальный ток – это максимальный ток, который может безопасно протекать через светосигнальную арматуру на DIN-рейку при нормальных условиях эксплуатации. Этот параметр важен для обеспечения надежной и безопасной работы устройства, предотвращения перегрева и повреждения компонентов. Правильный выбор номинального тока позволяет оптимизировать работу системы и продлить срок службы оборудования.
20 А – Высокий номинальный ток, подходящий для промышленных приложений с большими нагрузками. Рекомендуется для использования в системах, где требуется высокая мощность и надежность. При замене важно убедиться, что все компоненты и проводка рассчитаны на такой ток.
16 А – Подходит для большинства стандартных применений в промышленности и коммерческих установках. Обеспечивает баланс между мощностью и безопасностью. При выборе следует учитывать совместимость с другими элементами системы.
6 А – Используется в приложениях с умеренной нагрузкой, таких как небольшие коммерческие установки или специализированное оборудование. Рекомендуется для систем, где важна точность и стабильность при умеренных токах.
0.002 А – Очень низкий номинальный ток, применяемый в высокоточных и чувствительных электронных устройствах. Идеально подходит для специализированных задач, где требуется минимальное энергопотребление и высокая точность.
0.1 А – Низкий номинальный ток, подходящий для маломощных сигнализационных систем и индикаторов. Обеспечивает достаточную мощность для работы светосигнальной арматуры без риска перегрева.
0.02 А – Очень низкий номинальный ток, используемый в чувствительных и маломощных системах. Рекомендуется для применения в условиях, где важна минимизация энергопотребления и высокая точность работы.
Фиксация кнопки:
Без фиксации
Фиксация кнопки определяет, будет ли кнопка оставаться в нажатом положении после активации или вернется в исходное состояние. Это свойство важно при выборе светосигнальной арматуры для различных применений, так как оно влияет на способ управления и индикации состояния системы.
Без фиксации: Кнопка возвращается в исходное положение после отпускания. Это тип фиксации предпочтителен в ситуациях, где требуется временное включение или выключение сигнала, например, для подачи кратковременного сигнала тревоги или тестирования системы. Рекомендуется для использования в схемах, где необходимо избежать случайного оставления кнопки в нажатом состоянии.
С фиксацией: Кнопка остается в нажатом положении до тех пор, пока не будет нажата снова для возвращения в исходное состояние. Это удобно для длительного включения сигнала или состояния, например, для постоянного индицирования аварийного состояния до его устранения. Рекомендуется для применения в системах, где требуется четкая индикация текущего состояния без необходимости удерживать кнопку нажатой.
Гарантийный срок:
84 мес
Гарантийный срок для светосигнальной арматуры на дин-рейку указывает на период времени, в течение которого производитель обязуется бесплатно устранять дефекты или заменять устройство в случае обнаружения производственных недостатков. Гарантийный срок является важным показателем надежности и долговечности изделия, а также служит ориентиром для пользователей при выборе оборудования.
Гарантийный срок в 84 месяца (7 лет) указывает на высокую надежность и долговечность светосигнальной арматуры. Такой длительный срок гарантии свидетельствует о высоком качестве компонентов и сборки, а также о доверии производителя к своей продукции. Рекомендуется для использования в критически важных системах, где требуется минимизация рисков отказов.
Гарантийный срок в 60 месяцев (5 лет) предоставляет уверенность в стабильной работе устройства на протяжении длительного времени. Подходит для большинства промышленных и коммерческих применений, где требуется надежное и долговечное оборудование. Замена или ремонт возможны в течение этого периода, что снижает эксплуатационные риски.
Гарантийный срок в 24 месяца (2 года) является стандартным и обеспечивает базовую защиту от производственных дефектов. Подходит для применения в условиях, где нет критических требований к долговечности оборудования. Рекомендуется для использования в менее нагруженных системах или при ограниченном бюджете.
Гарантийный срок в 120 месяцев (10 лет) указывает на исключительную надежность и долговечность светосигнальной арматуры. Такой срок гарантии является редким и свидетельствует о высочайшем качестве и доверии производителя к своей продукции. Идеально подходит для применения в особо ответственных и длительных проектах, где замена оборудования нежелательна.
Гарантийный срок в 36 месяцев (3 года) предоставляет хорошее соотношение цены и качества, обеспечивая достаточную защиту от производственных дефектов. Подходит для широкого спектра применений, включая промышленные и коммерческие установки. Рекомендуется для пользователей, ищущих баланс между стоимостью и надежностью.
Коммутируемый ток:
6 А
Коммутируемый ток - это максимальный ток, который может проходить через светосигнальную арматуру без риска повреждения или снижения её эффективности. Этот параметр критически важен для обеспечения надежной и безопасной работы устройства, так как превышение допустимого значения может привести к перегреву, выходу из строя или даже пожару. Правильный выбор коммутируемого тока зависит от условий эксплуатации и требований системы.
16 А - Подходит для большинства стандартных применений, где нагрузка не превышает 16 ампер. Рекомендуется для систем среднего уровня мощности. В случае, если ожидается увеличение нагрузки, следует рассмотреть варианты с более высоким коммутируемым током.
20 А - Идеально подходит для высокомощных систем и промышленных применений, где нагрузка может достигать 20 ампер. Обеспечивает дополнительный запас прочности и надежности в условиях повышенных нагрузок. Выбор данного значения рекомендуется для критически важных систем, требующих высокой надежности.
6 А - Применяется в низкомощных системах и для задач, где нагрузка не превышает 6 ампер. Подходит для применения в бытовых и маломощных промышленных системах. В случае необходимости работы с большими нагрузками, следует выбрать арматуру с более высоким коммутируемым током.
Количество модулей DIN:
1
Количество модулей DIN указывает на количество стандартных модулей, необходимых для установки светосигнальной арматуры на DIN-рейку. Это свойство определяет, сколько места на DIN-рейке займет устройство, что важно при планировании монтажа и организации пространства в распределительном щите.
1 модуль DIN: Светосигнальная арматура занимает один стандартный модуль на DIN-рейке. Это наиболее распространенный размер, обеспечивающий сбалансированное соотношение между функциональностью и занимаемым пространством. Подходит для большинства стандартных установок и обеспечивает достаточную видимость и доступность для обслуживания.
0.5 модуля DIN: Светосигнальная арматура занимает половину стандартного модуля на DIN-рейке. Такой размер позволяет экономить место в распределительном щите, что особенно полезно в условиях ограниченного пространства. Однако, стоит учитывать, что меньший размер может ограничить видимость и доступность устройства, что следует учитывать при выборе и установке.
2 модуля DIN: Светосигнальная арматура занимает два стандартных модуля на DIN-рейке. Это обеспечивает большую видимость и доступность устройства, что может быть критично в условиях, требующих повышенного внимания к сигнализации. Однако, такой размер занимает больше места, что следует учитывать при планировании монтажа в распределительных щитах с ограниченным пространством.
Нормативный документ:
ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)
Нормативный документ указывает на соответствие светосигнальной арматуры на дин-рейку установленным стандартам и техническим условиям. Эти документы регламентируют требования к качеству, безопасности и эксплуатационным характеристикам устройства. Выбор светосигнальной арматуры, соответствующей определенному нормативному документу, обеспечивает надежность и безопасность эксплуатации в соответствии с международными и национальными стандартами.
МЭК60947-3 является международным стандартом, который устанавливает требования к коммутационным устройствам низковольтного оборудования. Соответствие этому стандарту гарантирует высокую надежность и безопасность эксплуатации светосигнальной арматуры.
ГОСТ Р 50030.5.1-2005, ТУ3428-071-05758109-2012 — российские стандарты, определяющие требования к низковольтным коммутационным устройствам и технические условия на их производство. Соответствие этим стандартам подтверждает высокое качество и безопасность продукции для использования в России.
ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) — стандарт, гармонизированный с международным стандартом МЭК 60947-5-1-2003, который устанавливает требования к низковольтным коммутационным устройствам. Это обеспечивает совместимость и надежность оборудования как на российском, так и на международном уровне.
ГОСТ 50030.5.1-2005 — российский стандарт, устанавливающий требования к низковольтным коммутационным устройствам. Соответствие этому стандарту подтверждает качество и безопасность продукции для использования в России.
EN 61439 — европейский стандарт, который устанавливает требования к сборкам низковольтных коммутационных устройств и их компонентам. Соответствие этому стандарту гарантирует высокую надежность и безопасность эксплуатации светосигнальной арматуры в странах Европейского Союза.
IEC 60947-5-1 — международный стандарт, устанавливающий требования к низковольтным коммутационным устройствам и их компонентам. Соответствие этому стандарту обеспечивает высокую надежность и безопасность эксплуатации светосигнальной арматуры.
ГОСТ Р50030.5.1.-2005 (МЭК 60947-5-1-2003) — российский стандарт, гармонизированный с международным стандартом МЭК 60947-5-1-2003, который устанавливает требования к низковольтным коммутационным устройствам. Это обеспечивает совместимость и надежность оборудования как на российском, так и на международном уровне.
ТР ТС 004/2011 — технический регламент Таможенного союза, устанавливающий требования к безопасности низковольтного оборудования. Соответствие этому регламенту подтверждает безопасность и соответствие продукции требованиям Таможенного союза.
Номинальное напряжение:
230 В
Номинальное напряжение — это электрическое напряжение, на которое рассчитано светосигнальное оборудование для корректной и безопасной работы. Номинальное напряжение определяет, при каком напряжении устройство будет функционировать оптимально, обеспечивая необходимую яркость сигнала и долговечность работы. Неправильный выбор номинального напряжения может привести к снижению эффективности работы устройства или его повреждению.
250 В — Светосигнальная арматура, рассчитанная на номинальное напряжение 250 В, предназначена для использования в сетях с соответствующим напряжением. Это обеспечивает стабильную работу устройства и предотвращает его перегрузку. Рекомендуется использовать в промышленных и коммерческих сетях с высоким напряжением.
230 В — Наиболее распространенное значение номинального напряжения для светосигнальной арматуры, используемой в бытовых и коммерческих электрических сетях. Обеспечивает надежную и эффективную работу устройства при стандартных условиях.
400 В — Светосигнальная арматура с номинальным напряжением 400 В предназначена для использования в высоковольтных промышленных сетях. Необходимо учитывать, что такие устройства требуют соответствующих условий эксплуатации и защиты от перенапряжений.
115-250 В — Универсальное значение номинального напряжения, которое позволяет использовать светосигнальную арматуру в широком диапазоне напряжений. Это обеспечивает гибкость в применении устройства в различных электрических сетях и упрощает его интеграцию в разные системы.
220-250 В — Светосигнальная арматура, рассчитанная на работу в диапазоне напряжений от 220 В до 250 В, обеспечивает стабильную работу в сетях с незначительными колебаниями напряжения. Это делает устройство надежным в условиях, где напряжение может варьироваться.
24 В — Светосигнальная арматура с номинальным напряжением 24 В предназначена для низковольтных систем, часто используемых в специфических промышленных или транспортных приложениях. Обеспечивает безопасную работу в условиях, требующих низкого напряжения.
110-240 В — Универсальное значение номинального напряжения, которое позволяет использовать светосигнальную арматуру в широком диапазоне напряжений. Это обеспечивает гибкость в применении устройства в различных электрических сетях и упрощает его интеграцию в разные системы.
240 В — Светосигнальная арматура, рассчитанная на номинальное напряжение 240 В, предназначена для использования в сетях с соответствующим напряжением. Обеспечивает стабильную работу устройства и предотвращает его перегрузку.
220 В — Наиболее распространенное значение номинального напряжения для светосигнальной арматуры, используемой в бытовых и коммерческих электрических сетях. Обеспечивает надежную и эффективную работу устройства при стандартных условиях.
300 В — Светосигнальная арматура с номинальным напряжением 300 В предназначена для использования в высоковольтных промышленных сетях. Необходимо учитывать, что такие устройства требуют соответствующих условий эксплуатации и защиты от перенапряжений.
Количество НЗ контактов:
2
Количество НЗ (нормально замкнутых) контактов указывает на число контактов, которые находятся в замкнутом состоянии при отсутствии управляющего сигнала. Это свойство важно для определения возможностей коммутации и надежности работы светосигнальной арматуры, устанавливаемой на DIN-рейку. Нормально замкнутые контакты обеспечивают замыкание цепи в исходном состоянии, что может быть критически важным для аварийных систем и систем безопасности. Правильный выбор количества НЗ контактов позволяет обеспечить необходимую функциональность и надежность устройства.
Отсутствие НЗ контактов означает, что светосигнальная арматура не имеет контактов, которые бы замыкались в исходном состоянии. Это подходит для систем, где не требуется аварийное замыкание цепи при отсутствии сигнала. Рекомендуется для простых и менее критичных приложений.
Наличие одного НЗ контакта обеспечивает одну замкнутую цепь в исходном состоянии. Это может быть достаточно для систем с минимальными требованиями к аварийному замыканию или для сигнализации одного состояния. Подходит для базовых систем безопасности и сигнализации.
Два НЗ контакта позволяют управлять двумя независимыми цепями, замкнутыми в исходном состоянии. Это увеличивает надежность и функциональность устройства, делая его подходящим для более сложных систем, требующих дополнительного уровня безопасности и резервирования.
Четыре НЗ контакта обеспечивают возможность замыкания четырех независимых цепей в исходном состоянии. Это максимальное значение для данного типа светосигнальной арматуры, подходящее для систем с высокими требованиями к безопасности и надежности, где необходимо управлять несколькими аварийными цепями одновременно.
Количество НО контактов:
2
Количество НО контактов (нормально открытых контактов) у светосигнальной арматуры указывает на число контактов, которые остаются разомкнутыми в нормальном состоянии и замыкаются при срабатывании устройства. Это свойство важно для определения функциональности и возможностей подключения устройства в электрическую цепь.
Наличие одного НО контакта означает, что устройство может замыкать одну цепь при срабатывании. Это подходит для простых систем сигнализации, где требуется минимальная индикация состояния.
Отсутствие НО контактов (значение 0) указывает на то, что устройство не имеет нормально открытых контактов и не может использоваться для замыкания цепей. Такое устройство может выполнять только светосигнальные функции без возможности управления цепями.
Два НО контакта позволяют устройству замыкать две независимые цепи при срабатывании. Это увеличивает гибкость использования в более сложных системах, где требуется управление несколькими цепями одновременно.
Три НО контакта предоставляют возможность замыкания трех цепей, что делает устройство подходящим для сложных систем с множественными точками управления и индикации.
Четыре НО контакта позволяют замыкать до четырех цепей, обеспечивая максимальную функциональность и гибкость для самых сложных и многофункциональных систем сигнализации и управления.
Климатическое исполнение:
УХЛ3
Климатическое исполнение светосигнальной арматуры на DIN-рейку определяет условия эксплуатации устройства в зависимости от температуры, влажности и других климатических факторов. Это свойство важно для обеспечения надежной работы оборудования в различных климатических зонах и условиях.
УХЛ4 (Умеренный Холодный Климат 4) предназначено для эксплуатации в условиях умеренного и холодного климата с температурным диапазоном от -45°С до +40°С. Влажность воздуха при этом не должна превышать 80% при температуре +15°С. Это исполнение подходит для использования в неотапливаемых помещениях или на открытом воздухе, где возможны резкие перепады температур и высокая влажность. Рекомендуется для регионов с холодными зимами и умеренно теплыми летами.
УХЛ3 (Умеренный Холодный Климат 3) рассчитано на эксплуатацию в условиях умеренного и холодного климата с температурным диапазоном от -40°С до +45°С и относительной влажностью воздуха до 98% при температуре +25°С. Это исполнение подходит для использования в помещениях с повышенной влажностью, а также на открытом воздухе в условиях, где возможны значительные колебания температуры и высокая влажность. Рекомендуется для регионов с суровыми зимами и влажным летом.
Количество переключающих контактов:
0
Количество переключающих контактов указывает на число контактов, которые могут переключаться в светосигнальной арматуре, установленной на DIN-рейку. Это свойство определяет возможности устройства по управлению различными цепями и влияет на его функциональность и применение в различных системах автоматизации и сигнализации.
Значение "0" означает, что устройство не имеет переключающих контактов. Такие устройства обычно используются для индикации состояния или сигнальных функций, где не требуется управление дополнительными цепями. Рекомендуется выбирать устройства с нулевым количеством переключающих контактов в случаях, когда требуется только визуальная или звуковая индикация без необходимости переключения электрических цепей.
Значение "1" указывает на наличие одного переключающего контакта. Это позволяет устройству управлять одной дополнительной цепью, что может быть полезно для простых систем автоматизации или сигнализации, где требуется минимальное управление. Рекомендуется использовать устройства с одним переключающим контактом в системах, где необходимо управление одной цепью для включения или отключения дополнительного оборудования.
Значение "2" означает наличие двух переключающих контактов. Это расширяет возможности устройства, позволяя ему управлять двумя независимыми цепями. Такие устройства подходят для более сложных систем автоматизации и сигнализации, где требуется управление несколькими цепями одновременно. Рекомендуется выбирать устройства с двумя переключающими контактами для применения в системах, где необходимо гибкое управление несколькими цепями или приборами.
Рекомендованный проектный ассортимент:
Да
Рекомендованный проектный ассортимент указывает на то, что данная светосигнальная арматура на дин-рейку является предпочтительной для использования в проектных решениях. Это свойство означает, что устройство прошло соответствующие тесты и сертификации, подтверждающие его надежность и эффективность в различных условиях эксплуатации. Выбор арматуры с таким свойством способствует повышению надежности и стабильности работы всей системы. Рекомендуется использовать такие устройства в новых проектах и при модернизации существующих систем для обеспечения оптимальной работы и минимизации риска отказов. Замена на аналогичное устройство без данного свойства может привести к снижению общей эффективности и надежности системы.
Характеристики
Цвет кнопки
Серый
Цвет рычага
Серый
Цоколь лампы
Не применимо
Тип напряжения
AC (перемен.)
Коммутируем. ток
6 А
Степень защиты (IP)
IP20
С сигнальной лампой
Нет
Цвет купола/колпачка
Серый
Коммутируем. напряжение
230 В
Напряжение переключения
230 В
Глубина установочная (встраив.)
46 мм
С сигнальной лампой (индикатором)
Нет
Количество нормально закрытых контактов (НЗ)
2
Количество нормально открытых контактов (НО)
2
Количество нормально замкнутых (НЗ) контактов
2
Количество нормально разомкнутых (НО) контактов
2
Модульная ширина (общ. кол-во модульных расстояний)
1
