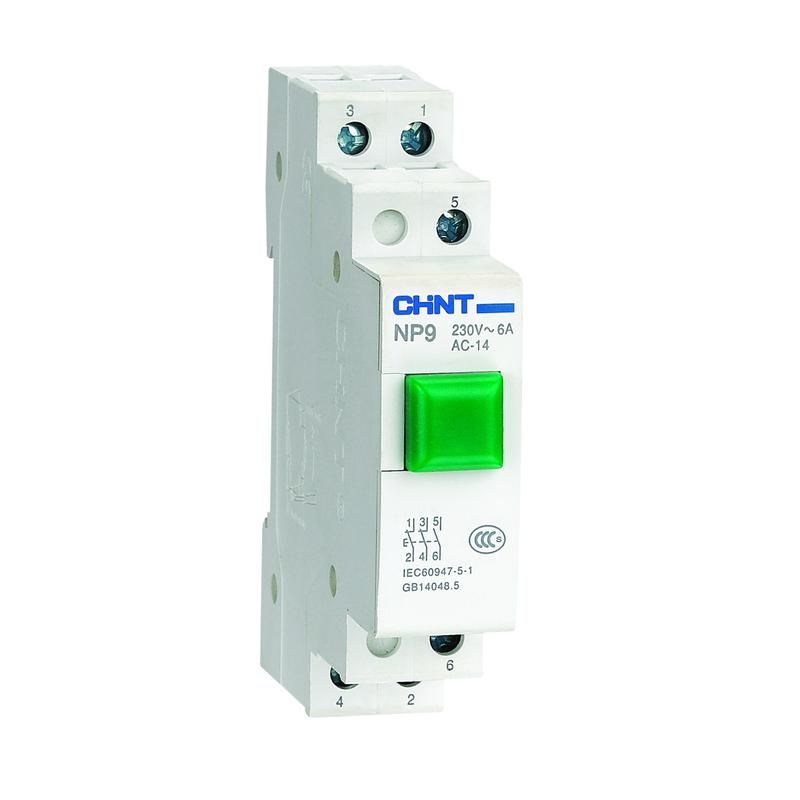

Кнопка модульная NP9-22/1 без подсветки, 2НО+2НЗ, зеленая (R) | 584074 CHINT

Кнопка модульная NP9-22/1 без подсветки, 2 нормально-открытых контакта + 2 нормально-замкнутых контакта, зеленая - это компактное устройство для ручного управления электрическими цепями в системах автоматизации. Бренд CHINT предлагает эту модель в серии NP9 для надежной коммутации в бытовых, офисных и промышленных условиях. Устройство не имеет подсветки, что снижает энергопотребление и упрощает монтаж в местах, где индикация состояния не требуется.

Назначение и область применения

Кнопка модульная NP9-22/1 без подсветки, 2 нормально-открытых контакта + 2 нормально-замкнутых контакта, зеленая используется для ручного запуска, остановки или изменения режима работы оборудования. Подходит для управления двигателями, реле, светильниками, конвейерами, насосами и другими устройствами, работающими от сети 230 В переменного тока. Применяется в щитовых помещениях, на пультах управления, в системах аварийной остановки. Цвет зеленый соответствует стандартным обозначениям для команд “пуск” или “включить”.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (50/60 Гц)
• Коммутируемый ток: 6 А (при категории применения AC-14)
• Количество контактов: 2 нормально-открытых (НО) + 2 нормально-замкнутых (НЗ)
• Тип тока: переменный
• Модульная ширина: 1 модуль (18 мм)
• Глубина монтажа: 71 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Механическая износостойкость: 250 000 циклов нажатия
• Электрическая износостойкость: 100 000 циклов при нагрузке 6 А / 230 В
• Цвет кнопки: зеленый

Совместимость и монтаж

Кнопка модульная NP9-22/1 без подсветки, 2 нормально-открытых контакта + 2 нормально-замкнутых контакта, зеленая монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть корпус на рейке - никаких болтов или дополнительных креплений не требуется. Кабельные соединения выполняются через винтовые зажимы внутри устройства. Максимальное сечение провода - до 2,5 мм2 (по типичному для серий NP9). Убедитесь, что расстояние между соседними элементами позволяет свободно нажимать кнопку без задевания других устройств.

Безопасность и стандарты

Устройство соответствует требованиям к оборудованию категории размещения III и степени загрязнения 2 - то есть рассчитано на использование в контролируемых внутренних помещениях без воздействия влаги, пыли или химически активных сред. Степень защиты IP20 исключает применение в сырых, пыльных или открытых зонах. Серия NP9 прошла испытания на соответствие международным стандартам IEC 60947-5-1.

Преимущества

• Четко разделенные контакты: два НО и два НЗ позволяют реализовать сложные логические схемы без внешних реле
• Высокая механическая долговечность - 250 тыс. циклов гарантирует длительную работу даже при частом использовании
• Компактный формат (1 модуль) экономит место в распределительном щите
• Надежные винтовые зажимы обеспечивают прочное соединение с проводами
• Отсутствие подсветки снижает риск помех и уменьшает нагрев в плотно укомплектованных щитах

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 недостаточна
• Работает только с переменным током 230 В - несовместима с постоянным током или высоковольтными цепями (>230 В)
• Максимальный ток 6 А - нельзя использовать для прямого управления мощными двигателями выше 1,5 кВт без контактора
• Не предназначен для частого ручного управления более 10–15 раз в минуту - это снизит срок службы контактов

Примеры использования

• Пуск и остановка вентилятора в HVAC-системе - зеленая кнопка для старта, красная (из другой модели) - для остановки
• Аварийная остановка станка: одновременное размыкание цепи питания (через НО) и замыкание сигнала тревоги (через НЗ)
• Логическая схема с самоблокировкой: один НО контакт используется для удержания реле, второй - для передачи сигнала на индикатор
• Управление освещением в помещении: две пары контактов позволяют организовать двухпозиционное управление с двух точек

Практические советы

• При монтаже в щитке оставьте минимум 10 мм свободного места вокруг кнопки - это предотвратит случайные нажатия смежных элементов
• Подбирайте провода сечением 0,5–2,5 мм2 - слишком толстые провода не войдут в зажим, тонкие могут плохо фиксироваться
• Если нужна подсветка - выбирайте другую версию: NP9-22/1 с подсветкой (например, с желтым или белым светодиодом)
• Для многократного использования в промышленных условиях рекомендуется периодически проверять состояние контактов - особенно после 50–70 тыс. циклов
• Кнопка модульная NP9-22/1 без подсветки, 2 нормально-открытых контакта + 2 нормально-замкнутых контакта, зеленая совместима с любыми изделиями серии NP9 - можно собирать комплексные панели из одного семейства
