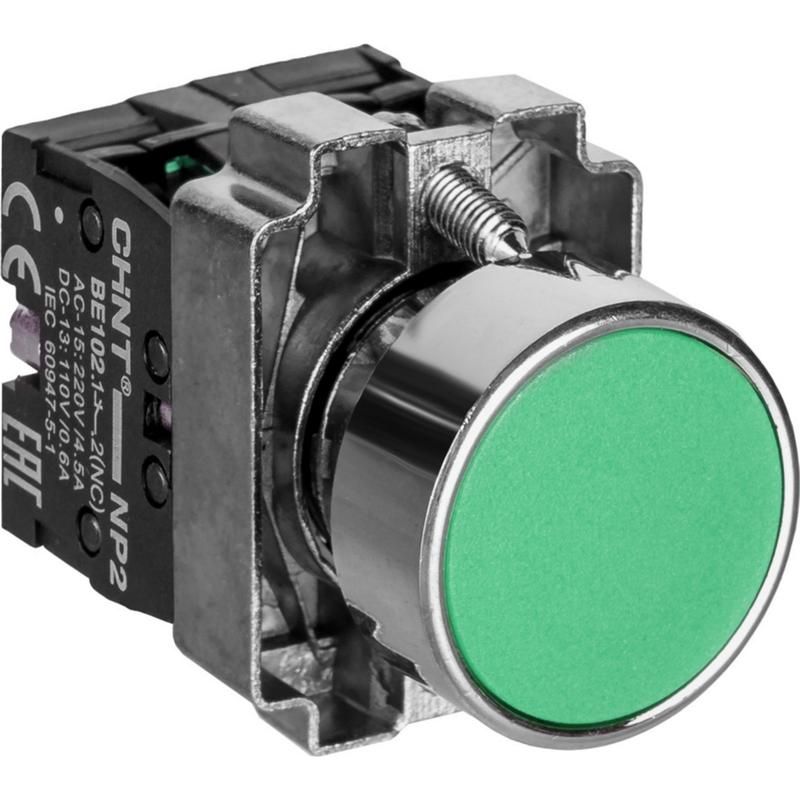

Кнопка управления NP2-BA35 без подсветки зеленая, 1НЗ +1НО IP40 (R) | 573964 CHINT

Кнопка управления CHINT NP2-BA35 без подсветки - компактное устройство с одним нормально замкнутым и одним нормально открытым контактом, предназначенное для ручного управления электрическими цепями в условиях с умеренной запыленностью. Цвет зеленый указывает на функцию «пуск» или «работа», а хромированное кольцо обеспечивает визуальную контрастность. Артикул 573964 соответствует серии NP2, известной надежностью механических соединений.

Назначение и область применения

Кнопка управления CHINT NP2-BA35 используется для ручного включения и выключения оборудования через управление электрическими цепями. Подходит для установки на пультах управления, щитах автоматики, станках, конвейерах и других устройствах, где требуется простое и надежное управление. Благодаря наличию двух независимых контактов (1НЗ и 1НО), её можно использовать в схемах с последовательным или параллельным управлением, например, для старта/останова двигателя или переключения режимов работы.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Диаметр монтажного отверстия: 22 мм
• Высота корпуса: 13 мм
• Форма кнопки: круглая, плоская
• Цвет кнопки: зеленый
• Цвет переднего кольца: хромированный
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после нажатия
• Количество постов: 1
• Переключающие контакты: отсутствуют - только коммутирующие (НЗ и НО)

Совместимость и монтаж

Кнопка управления CHINT NP2-BA35 монтируется в панели с отверстием диаметром 22 мм. Установка осуществляется путём вставки корпуса в отверстие и фиксации сзади с помощью стопорного металлического кольца - что предотвращает случайный демонтаж спереди. Кабель подключается к выводам внутри корпуса; провода заходят изнутри, что обеспечивает скрытую и защищённую коммутацию. Для правильной установки важно соблюдать допуск по диаметру отверстия - слишком маленькое отверстие затруднит монтаж, слишком большое - вызовет люфт и снижение степени защиты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP40 гарантирует защиту от попадания инструментов, проводов и частиц размером более 1 мм, однако не предназначена для эксплуатации во влажной среде, под дождём или в местах с брызгами воды. Не рекомендуется использование в помещениях с высокой влажностью, мытьём шлангами или в пищевой промышленности без дополнительной герметизации.

Преимущества

• Механизм с двойными контактами повышает долговечность и надёжность коммутации
• Функция самоочищения контактов снижает риск окисления и потери контакта при длительной эксплуатации
• Независимые контакты позволяют гибко проектировать схемы управления
• Металлический стопор сзади исключает случайное извлечение кнопки из панели
• Алюминий-цинковый сплав корпуса обеспечивает прочность и эстетичный внешний вид

Ограничения применения

• Не предназначена для использования в условиях повышенной влажности, брызг, пара или мойки - IP40 не защищает от жидкости
• Отсутствие подсветки требует внешней индикации состояния, если необходимо визуальное определение активного состояния
• Не поддерживает фиксацию в нажатом состоянии - только мгновенный возврат
• Не совместима с лампами типа BA9s - хотя серия NP2 позволяет их использовать, данная модель (без подсветки) не имеет внутренних контактов для подключения светового элемента

Примеры использования

• Управление пускателем двигателя: зелёная кнопка - «пуск» (замыкает цепь через 1НО), красная кнопка - «стоп» (размыкает через 1НЗ)
• Ручной контроль конвейера: одновременное замыкание одного контакта и размыкание другого для сигнализации начала движения
• Система аварийного отключения: кнопка включает сигнал тревоги через 1НО, а 1НЗ разрывает питание исполнительного органа

Практические советы

• При монтаже проверьте глубину панели - высота кнопки 13 мм, чтобы она не выступала слишком сильно или не утопала
• Для систем с несколькими кнопками используйте цветовую стандартизацию: зелёный - «пуск», красный - «стоп»
• Если нужна подсветка - выбирайте аналогичную модель с индексом подсветки (например, NP2-BA35L); эта версия (573964) не предусматривает светодиодов
• Проверяйте нагрузку контактов - они рассчитаны на слаботочные и силовые цепи до 10 А, но не для высоких импульсов без дополнительной защиты
• При использовании в вибрационных средах убедитесь, что кабель закреплён жестко - перемещение проводов может повредить внутренние контакты
