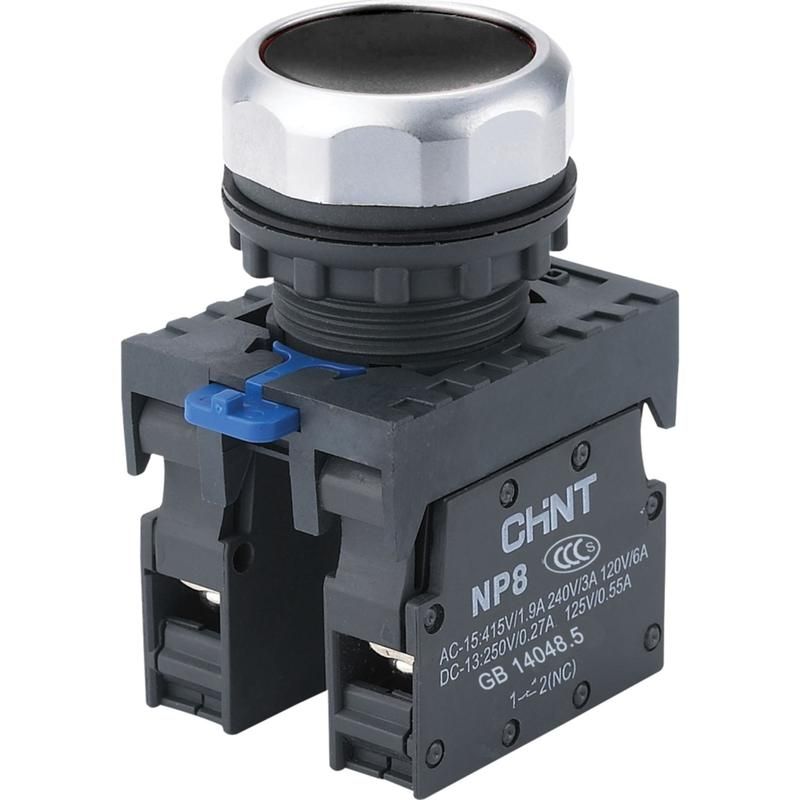

Кнопка управления NP8-11BN/2 без подсветки, чёрная 1НО+1НЗ IP65 (R) | 667112 CHINT

Кнопка управления CHINT NP8-11BN/2 без подсветки - компактное устройство для ручного управления оборудованием в условиях запыленности и влаги. Подходит для установки на панели станков, автоматических линий и распределительных щитов. Модель с одной нормально замкнутой и одной нормально разомкнутой контактной группой обеспечивает базовое управление без необходимости подсветки.

Назначение и область применения

Кнопка управления CHINT NP8-11BN/2 предназначена для ручного включения и выключения оборудования через коммутацию электрических цепей. Используется там, где требуется надёжное механическое воздействие без оптики - например, на станках, конвейерах, насосных системах, вентиляционных блоках. Благодаря защите IP65, подходит для помещений с повышенной влажностью, пыльными участками производства и наружных установок под навесом.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 13 мм
• Количество постов: 1
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Цвет кнопки: чёрный
• Цвет переднего кольца: хром
• Конструкция: плоская круглая кнопка с металлическим ободком
• Фиксация: без зажима - удерживается за счёт посадочного отверстия и гайки (не требует дополнительных креплений)
• Переключающие контакты: отсутствуют - только основные силовые контакты

Совместимость и монтаж

Кнопка управления CHINT NP8-11BN/2 устанавливается в панель через круглое отверстие диаметром 22 мм. Крепится с тыльной стороны с помощью стандартной гайки M22x1, которая затягивается руками - инструмент не нужен. Конструкция совместима с другими элементами серии NP8: можно менять модули контактов, добавлять подсветку или другие функции, если потребуется модернизация. Переднее хромированное кольцо плотно прилегает к поверхности панели, предотвращая провисание и попадание пыли под корпус.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Защита IP65 гарантирует работу в средах с пылью и брызгами воды. Все винтовые клеммы оснащены антиослабляющими элементами - это снижает риск потери контакта при вибрации во время транспортировки или работы оборудования.

Преимущества

• Модульная система - позволяет легко заменить контакты или добавить подсветку в будущем
• Простая установка - не требует специальных инструментов, фиксируется одним гайкой
• Элементы блокировки исключают неверную сборку - нельзя установить кнопку задом наперёд
• Яркий контраст между чёрной кнопкой и хромированным ободком повышает видимость в условиях плохого освещения
• Плоская форма кнопки снижает риск случайного нажатия при работе рядом с оборудованием

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Не имеет внутренней подсветки - не используется в темноте без внешнего освещения
• Работает только с постоянным и переменным током до номинальных значений, указанных в паспорте устройства - не рассчитана на высокую мощность без промежуточного реле
• Не подходит для частых импульсных операций более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• Старт/стоп двигателя на конвейере
• Аварийная остановка станка
• Включение/выключение системы охлаждения
• Ручной контроль пускателя в распределительном шкафу
• Управление клапаном в системе подачи жидкости

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки CHINT NP8-11BN/2 имеет высоту 13 мм, поэтому панель должна иметь достаточный запас толщины для затяжки гайки
• Не используйте силу при нажатии - кнопка спроектирована для легкого тактильного воздействия; чрезмерное усилие может повредить механизм
• Если требуется подсветка - выбирайте другую модель серии NP8 с индексом /L, например NP8-11BL/2
• Для многократного использования в вибрирующей среде рекомендуется дополнительно закрепить кабель хомутиками, чтобы нагрузка не передавалась на клеммы
• Проверяйте соответствие диаметра отверстия 22 мм - использование адаптеров или просверливание большего отверстия нарушает степень защиты IP65
