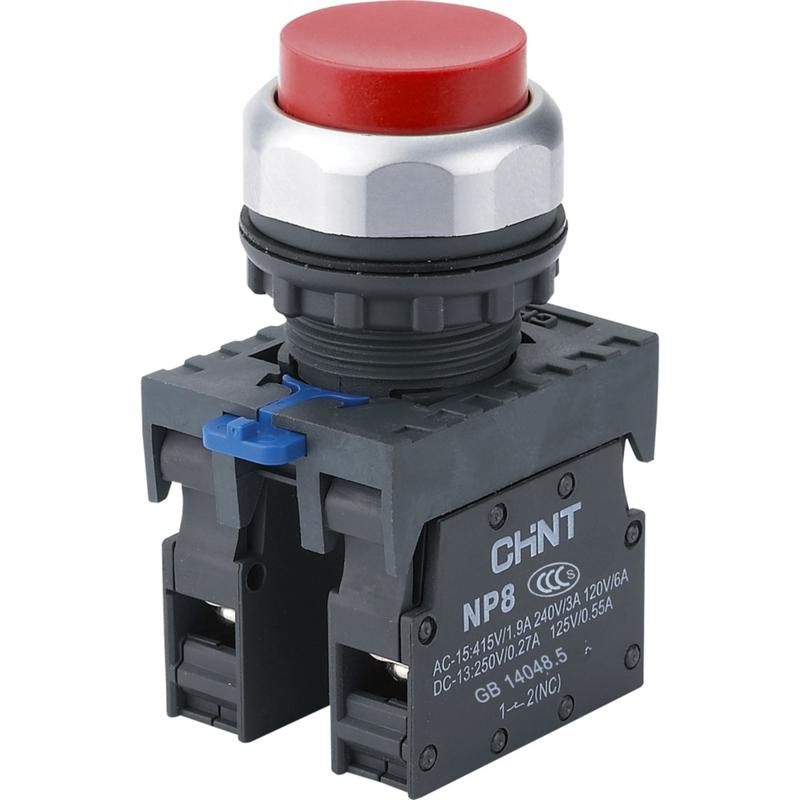

Кнопка управления NP8-11BN/4 без подсветки, красная 1НО+1НЗ IP65 (R) | 667114 CHINT

Кнопка управления NP8-11BN/4 без подсветки, красная 1НО+1НЗ IP65 (R) от бренда CHINT - это компактное механическое устройство для ручного управления цепями автоматизации. Подходит для установки на панели оборудования, где требуется надёжное включение и выключение сигнализации или исполнительных органов. Артикул 667114 соответствует сериям NP8 и NP2.

Назначение и область применения

Кнопка управления NP8-11BN/4 без подсветки, красная 1НО+1НЗ IP65 (R) предназначена для ручного управления электрическими цепями в условиях повышенной запылённости и влаги. Используется в системах автоматизации: станках, конвейерах, щитах управления, насосных станциях. Красный цвет кнопки указывает на функцию «останов» или «экстренное отключение». Устройство не имеет подсветки - применяется там, где индикация состояния не нужна или обеспечивается внешними источниками.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Количество нормально открытых контактов (НО): 1 - замыкает цепь при нажатии;
• Количество нормально закрытых контактов (НЗ): 1 - размыкает цепь при нажатии;
• Цвет кнопки: красный - стандартизированная цветовая сигнализация для аварийных действий;
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после отпускания;
• Количество постов: 1 - одноканальное управление;
• Габаритные размеры: 22×13×13 мм - компактная форма для плотной установки;
• Форма линзы: круглая; форма кнопки: плоская - удобна для нажатия пальцем;
• Переднее кольцо: пластиковое - удерживает кнопку в корпусе, защищает от случайного выпадения;
• Количество переключающих контактов: 0 - устройство не содержит дополнительных коммутирующих элементов вне основных НО и НЗ.

Совместимость и монтаж

Кнопка управления NP8-11BN/4 без подсветки, красная 1НО+1НЗ IP65 (R) совместима с панелями, имеющими отверстие Ø22 мм. Монтаж осуществляется через переднее кольцо - кнопка вставляется в отверстие и фиксируется поворотом на 90°. Клеммы расположены сзади, доступны для подключения проводов сечением до 2,5 мм2. Все винтовые соединения оснащены антиослабляющими элементами - предотвращают самопроизвольное ослабление при вибрации. Конструкция модульная: аналогичные модели с подсветкой или другими контактными группами легко заменить без изменения посадочного места.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Степень защиты IP65 позволяет применять кнопку в помещениях с высокой влажностью, на улице под навесом, в зонах мойки оборудования. Цветовое решение соответствует ГОСТ Р 50030.5.1 - красный цвет используется для команд «стоп» и экстренного отключения.

Преимущества

• Модульная конструкция - можно менять контакты, подсветку или тип фиксации, сохраняя одинаковый монтажный размер;
• Защита от неправильной установки - элементы блокировки исключают сборку в неверном положении;
• Высокая долговечность - пластиковые детали устойчивы к химическим воздействиям, металлические части - к окислению;
• Легкий демонтаж - кнопка снимается одним движением без инструментов;
• Надёжные клеммы - предварительно затянуты и зафиксированы против расшатывания при транспортировке.

Ограничения применения

• Не предназначен для работы в средах с постоянным погружением в воду - IP65 не гарантирует герметичность при длительном подводе;
• Отсутствие подсветки - нельзя использовать там, где необходимо визуальное определение активного состояния кнопки в темноте;
• Нет фиксации - не подходит для режимов «вкл./выкл.» с удержанием, только импульсное управление;
• Работает только с напряжениями и токами, допустимыми для слаботочных цепей - не рассчитана на силовые нагрузки выше 5 А.

Примеры использования

• Экстренная остановка станка на производстве - красная кнопка в цепи питания двигателя;
• Активация сигнализации на конвейере - НО замыкает цепь тревожного звонка, НЗ разрывает работу ленты;
• Управление пускателем в шкафу автоматики - сигнал от кнопки запускает реле;
• Пульт управления насосной станцией - включение/остановка вручную при обслуживании.

Практические советы

• При монтаже проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка не будет герметично установлено;
• Подключайте провода с жилами не более 2,5 мм2 - большие сечения могут повредить клеммы;
• Не используйте кнопку в качестве главного рубильника - она служит только для управления, а не для отключения мощности;
• Если нужна подсветка - выбирайте модель NP8-11BN/4L (с буквой L);
• При замене старой кнопки - убедитесь, что новая имеет ту же комбинацию НО+НЗ, чтобы не нарушить логику схемы.
