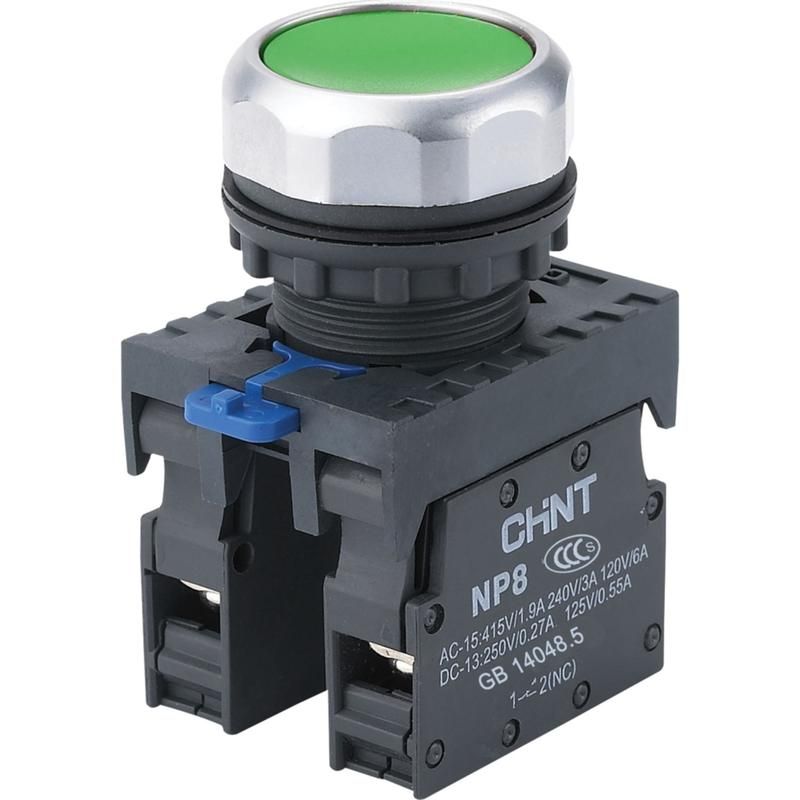

Кнопка управления NP8-11BN/3 без подсветки, зелёная 1НО+1НЗ IP65 (R) | 667113 CHINT

Кнопка управления без подсветки, зелёная 1НО+1НЗ IP65 (R) от CHINT (артикул 667113) - компактный коммутационный элемент для ручного управления оборудованием в условиях запылённости и влаги. Подходит для систем автоматизации, где требуется надёжное включение/остановка без индикации.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: включения оборудования через нормально открытый контакт (НО) и остановки - через нормально закрытый (НЗ). Применяется на станках, конвейерах, пультах управления, вентиляционных системах и других устройствах, требующих простой и надёжной оперативной команды. Благодаря защите IP65, подходит для установки в помещениях с повышенной влажностью, пылью или периодическими мойками.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Количество постов: 1 - одноклавишное управление
• Цвет клавиши: зелёный - стандартный цвет для команд «пуск» или «вкл»
• Форма и тип: круглая плоская кнопка, без подсветки
• Габариты: 22×13×13 мм - компактный размер для плотной сборки
• Материал переднего кольца: пластик - устойчив к механическому воздействию и химическим средам
• Тип фиксации: без фиксации - кнопка возвращается в исходное положение после нажатия
• Переключающие контакты: отсутствуют - только основные НО и НЗ

Совместимость и монтаж

Кнопка совместима с панелями и корпусами, имеющими отверстие диаметром 22 мм - стандартный размер для кнопочных постов серии NP2. Устанавливается путём вставки в отверстие и фиксации с помощью штатного крепёжа внутри корпуса. Клеммы предназначены для проводов до 2,5 мм2. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки клемм. Конструкция позволяет легко заменить кнопку без демонтажа всей панели.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного применения. Серия NP2 прошла испытания на соответствие международным стандартам прочности и изоляции. Защита IP65 обеспечивает безопасную работу в условиях, где возможны брызги воды или скопление пыли. Отсутствие подсветки снижает риск возникновения помех в чувствительных системах управления.

Преимущества

• Модульная конструкция - можно менять контакты или добавлять другие модули без замены всего поста
• Защита от случайного ослабления клемм - все винтовые соединения оснащены антивибрационными элементами
• Яркий зелёный цвет повышает узнаваемость команды визуально
• Плоская форма кнопки предотвращает зацепление одежды или инструментов
• Элементы блокировки исключают неверную установку - кнопка вставляется только одним способом

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкости - IP65 не гарантирует герметичность при длительном подводе
• Отсутствует подсветка - нельзя использовать там, где нужна индикация состояния в темноте
• Не рассчитана на частое многократное нажатие более 10 раз в секунду - может снизиться долговечность механизма
• Пластиковое переднее кольцо менее устойчиво к агрессивным химикатам - не рекомендовано для установки в местах с постоянным воздействием растворителей

Примеры использования

• Пульт запуска станка: зелёная кнопка - включить двигатель, красная - остановить (в паре с другой кнопкой)
• Контроллер конвейера: кнопка для аварийной остановки в режиме НЗ, чтобы цепь разрывалась при отпуске
• Шкаф управления насосом: кнопка включения в помещении с высокой влажностью
• Автоматические линии упаковки: компактная установка на панель с ограниченным пространством

Практические советы

• При монтаже проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе кнопка будет люфтить или не войдёт
• Не используйте силовые провода больше 2,5 мм2 - это может вызвать нагрев и ослабление контакта
• Для увеличения срока службы избегайте ударных нагрузок на клавишу - даже плоская форма не спасает от перегрузок
• Если вам нужна подсветка - выбирайте аналогичную модель из серии NP8 с LED, например, с артикулом 667114
• При замене старой кнопки - убедитесь, что новый экземпляр CHINT 667113 имеет ту же комбинацию НО+НЗ, иначе схема управления выйдет из строя
