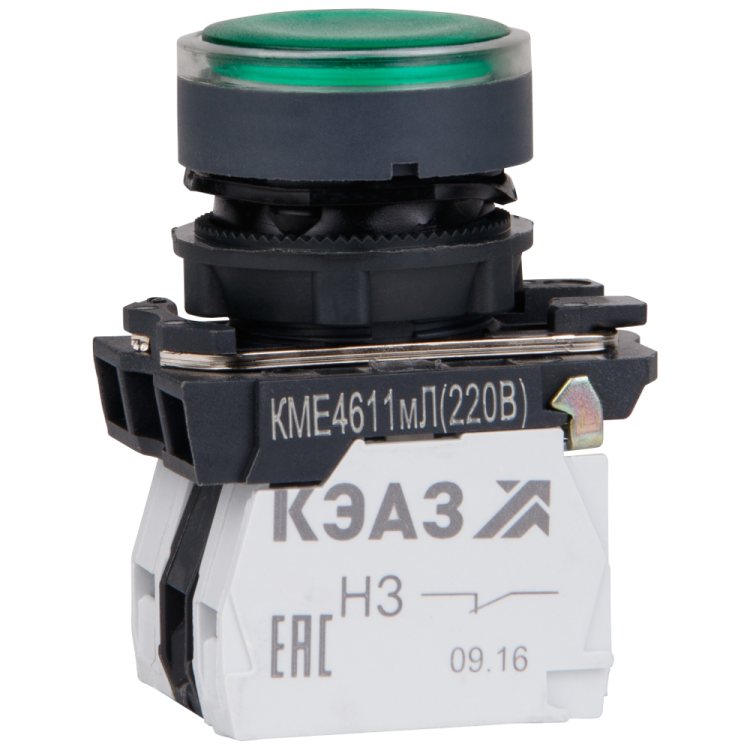

Кнопка КМЕ4611мЛ-220В-зеленый-1но+1нз-цилиндр-индикатор-IP65 | 248250 КЭАЗ

Кнопка нажимная 220В 1но+1нз цилиндр индикатор зеленый IP65 от КЭАЗ (артикул 248250) - это надёжный коммутационный элемент с индикацией для управления оборудованием в условиях повышенной запылённости и влаги. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Кнопка нажимная 220В 1но+1нз цилиндр индикатор зеленый IP65 используется для ручного управления электрическими цепями: включения, выключения или изменения режима работы оборудования. Интегрированный зелёный индикатор показывает активное состояние устройства. Применяется в системах автоматизации, на производственных линиях, в машинах и аппаратах, где требуется визуальный контроль состояния.

Технические характеристики

• Рабочее напряжение: до 660 В переменного тока (AC), частота 50/60 Гц
• Коммутируемый ток: 10 А
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - всего 2 переключающих контакта
• Индикация: да, зелёный светодиод в корпусе
• Тип толкателя: цилиндрический, плоский
• Цвет кнопки: зелёный; цвет переднего кольца: чёрный
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Климатическое исполнение: УХЛ3 - работает при температурах от -25C до +40C
• Габариты: 23×23×22,3 мм
• Подключение: винтовые клеммы
• Монтаж: на лицевую панель через круглое отверстие
• Фиксация: без механической фиксации - возвращается в исходное положение после отпускания
• Соответствие стандарту: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка нажимная 220В 1но+1нз цилиндр индикатор зеленый IP65 устанавливается в панель через отверстие диаметром 22–23 мм. Переднее черное кольцо обеспечивает плотную посадку и эстетичный вид. Для монтажа достаточно зафиксировать её в панели с помощью штатного крепления - болт или гайка не требуются. Подключаются провода к винтовым клеммам: L/N - для питания индикатора, NO и NC - для управления нагрузкой. Убедитесь, что сечение проводов соответствует допустимому для 10 А.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту на низковольтные коммутационные аппараты. Конструкция рассчитана на безопасную работу в промышленных условиях. Высокая степень защиты IP65 позволяет использовать устройство в средах с пылью, брызгами воды и влажностью, снижает риск короткого замыкания и повреждения контактов.

Преимущества

• Объединяет функции управления и индикации в одном корпусе - экономит место на панели
• Цилиндрическая форма и плоский толкатель обеспечивают удобное нажатие даже в перчатках
• Зелёный индикатор легко различим в любых условиях освещения
• Высокая прочность корпуса и герметизация позволяют работать в сложных климатических условиях
• Совместима с большинством стандартных панелей и щитов благодаря универсальным габаритам

Ограничения применения

• Не предназначена для постоянного нажатия - длительная работа в активном состоянии может снизить срок службы контактов
• Не рекомендуется для установки в местах с прямым потоком воды или погружением - IP65 не гарантирует герметичность при полном погружении
• Работает только в пределах температур от -25C до +40C - вне этого диапазона возможны отказы индикатора или деформация материалов
• Отсутствие фиксации - нельзя использовать там, где требуется удержание в нажатом состоянии (например, для аварийной остановки); для таких задач нужна кнопка с фиксацией

Примеры использования

• Запуск станка на производстве - зелёный свет сигнализирует, что оборудование готово к работе
• Активация конвейера в пищевой промышленности - защита IP65 выдерживает мойку стен и оборудования водой
• Включение насоса в системе орошения - компактный размер позволяет смонтировать кнопку прямо на корпусе щита
• Пульт управления в логистическом комплексе - сочетание индикации и двух контактов позволяет реализовать простую логику “вкл/выкл”

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен совпадать с габаритами кнопки (23 мм)
• При подключении индикатора используйте напряжение не выше 660 В AC - превышение вызовет выход из строя LED
• Для долгой службы избегайте воздействия масел, растворителей и агрессивных химикатов на поверхность кнопки
• Если требуется фиксация в нажатом состоянии - выберите другую модель с механизмом “защёлка”
• Кнопка КЭАЗ 248250 совместима с другими изделиями серии “Устройства подачи команд и сигналов” - можно собирать единые панели управления
