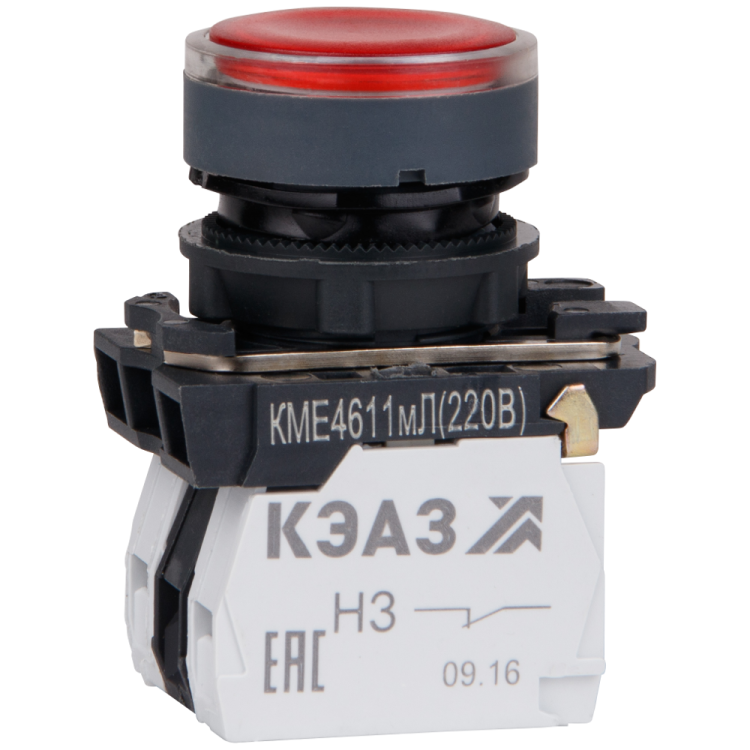

Кнопка КМЕ4611мЛ-220В-красный-1но+1нз-цилиндр-индикатор-IP65 | 248251 КЭАЗ

Кнопка нажимная 220В 1нормально-открытый + 1нормально-замкнутый цилиндр индикатор красный IP65 от КЭАЗ (артикул 248251) - это компактное устройство управления с индикацией, предназначенное для ручного включения и выключения цепей в промышленной автоматизации. Устройство сочетает два типа контактов и встроенный красный индикатор, что делает его удобным для операционного контроля.

Назначение и область применения

Кнопка используется для отправки команд в системы управления: запуск, остановка, аварийное отключение. Подходит для установки на панели оборудования, где требуется визуальная индикация состояния. Применяется на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах с контролируемыми цепями переменного тока.

Технические характеристики

• Рабочее напряжение: до 660 В переменного тока (AC), частота 50/60 Гц
• Коммутируемый ток: 10 А
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - всего 2 переключающих контакта
• Индикация: встроенная красная лампа, светится при включении
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип толкателя: цилиндрический, плоский
• Фиксация: без самоблокировки - возвращается в исходное положение после отпускания
• Цвет корпуса: красный; цвет переднего кольца: черный
• Габариты: 23×23×22,3 мм
• Климатическое исполнение: УХЛ3 - работает при температуре от -25C до +40C
• Конструкция линзы: круглая, равномерно рассеивает свет
• Нормативный документ: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка монтируется на лицевую панель через отверстие диаметром 22–23 мм. Переднее черное кольцо обеспечивает плотную посадку и эстетичный вид. Для установки достаточно просверлить отверстие подходящего размера и зафиксировать кнопку с помощью резьбового крепления внутри корпуса. Совместима со стандартными панелями толщиной до 6 мм. Не требует дополнительных адаптеров.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту для низковольтного коммутационного оборудования. Защита IP65 позволяет использовать кнопку в условиях повышенной запыленности и влажности, в том числе на открытых площадках под навесом. Конструкция исключает случайное включение благодаря отсутствию фиксации.

Преимущества

• Объединяет две функции - управление и индикацию в одном корпусе
• Высокая надежность контактов при нагрузке до 10 А
• Защита IP65 снижает риск отказа в сложных условиях
• Яркий красный индикатор легко заметен даже при ярком свете
• Компактные габариты позволяют экономить место на панели
• Произведена КЭАЗ - проверенный производитель промышленного оборудования

Ограничения применения

• Не предназначена для постоянного включения - отсутствие фиксации требует удерживания кнопки при необходимости длительного действия
• Работает только в пределах температур от -25C до +40C - не подходит для экстремальных холодов или жары
• Подходит только для цепей переменного тока - нельзя применять в цепях постоянного тока выше 660 В
• Индикатор не регулируется по яркости - световой поток фиксирован

Примеры использования

• Кнопка “Стоп” на станке с красной индикацией - сразу видно активное состояние
• Управление пускателем: НО контакт включает двигатель, НЗ - отключает сигнализацию
• Аварийная остановка на конвейере с индикацией срабатывания
• Пульт управления в цеху с высоким уровнем шума - визуальный сигнал важнее звукового

Практические советы

• При монтаже убедитесь, что диаметр отверстия точно совпадает с габаритами кнопки - 23 мм. Меньшее отверстие повредит корпус, большее - вызовет люфт
• Для долговечности не используйте кнопку в средах с химически агрессивными парами - хотя IP65 защищает от пыли и воды, она не герметична против кислот и щелочей
• Проверьте соответствие напряжения сети 220 В / 380 В / 660 В - максимальное напряжение 660 В, но оптимально работать ниже этого значения
• Если нужна фиксация - выбирайте другую модель с механической блокировкой. Эта кнопка - только импульсная
• При замене старой кнопки - учтите, что КЭАЗ 248251 имеет аналоги, но не всегда взаимозаменяемы из-за различий в глубине корпуса
