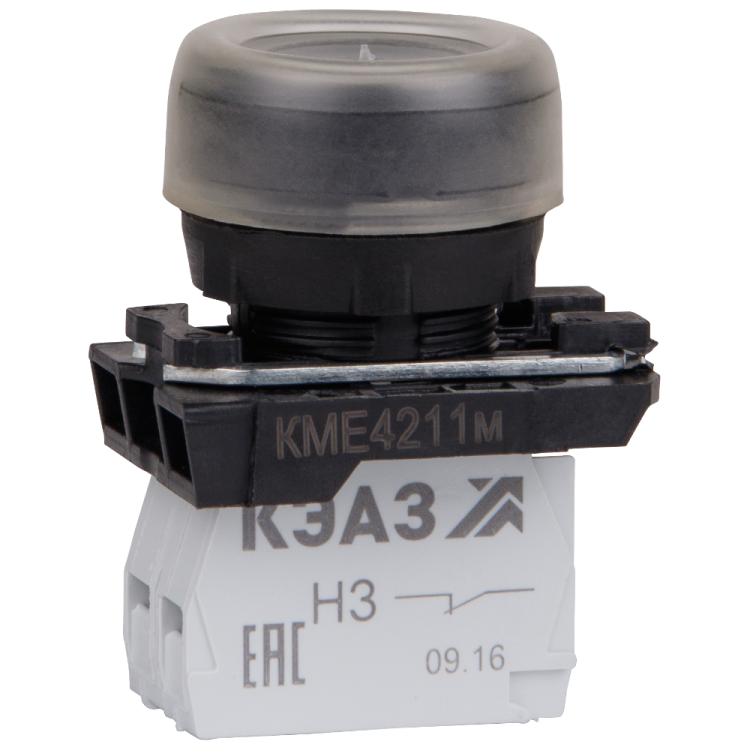

Кнопка КМЕ4211м-черный-1но+1нз-цилиндр-IP65 | 248243 КЭАЗ

Кнопка нажимная 1НО+1НЗ цилиндр черный IP65 от КЭАЗ (артикул 248243) - это надёжный управляющий элемент для коммутации цепей управления в промышленном оборудовании. Её компактная цилиндрическая форма, степень защиты IP65 и самовозвратный механизм делают её подходящей для установки в условиях запылённости, влаги и частых операций.

Назначение и область применения

Кнопка нажимная 1НО+1НЗ цилиндр черный IP65 используется для ручного управления электрическими цепями: включения, выключения, изменения режима работы. Подходит для установки в щитовое оборудование, на пультах управления, корпусах станков, конвейеров и других устройствах, где требуется точечный контроль. Применяется в системах автоматизации, где важна надёжность и долговечность.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - всего 2 переключающих контакта
• Коммутируемый ток: до 10 А
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Тип толкателя: цилиндрический, плоский
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Цвет: чёрный, включая переднее кольцо
• Климатическое исполнение: УХЛ3 - работает при температурах от -25C до +40C
• Габариты: 23×23×22,3 мм
• Подключение: винтовые зажимы
• Соответствие стандарту: ГОСТ IEC 60947-1

Совместимость и монтаж

Кнопка нажимная 1НО+1НЗ цилиндр черный IP65 монтируется на лицевую панель через круглое отверстие диаметром 22–23 мм. Переднее кольцо обеспечивает плотную фиксацию и герметичность. Для установки потребуется стандартный крепёж - гайка и шайба, входящие в комплект. Подключение проводов осуществляется через винтовые клеммы - удобно для многожильных и одножильных проводов сечением до 2,5 мм2. Совместима с любыми панелями толщиной до 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1 - международному стандарту на низковольтные коммутационные аппараты. Это гарантирует безопасность при работе в промышленной среде, соответствие требованиям по электробезопасности и отказоустойчивости. Сертифицирована для эксплуатации в помещениях класса УХЛ3 - умеренный и холодный климат с возможностью повышенной влажности.

Преимущества

• Два типа контактов (НО+НЗ) позволяют использовать одну кнопку для управления двумя цепями - снижает количество устройств на панели
• Защита IP65 позволяет применять в сырых, пыльных и агрессивных средах - например, на заводах, в пищевой промышленности, на открытых площадках
• Цилиндрическая форма и плоский толкатель обеспечивают комфортное нажатие даже в перчатках
• Самовозвратный механизм исключает необходимость удерживания кнопки - идеальна для импульсных команд
• Чёрный цвет и единый дизайн переднего кольца обеспечивают эргономичный и профессиональный вид панели управления

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - для больших нагрузок требуются контакторы или реле
• Работает только в диапазоне температур от -25C до +40C - не подходит для экстремальных условий (например, зимних наружных установок ниже -25C)
• Не имеет световой индикации - нельзя использовать там, где нужна визуальная сигнализация состояния
• Не рассчитана на взрывоопасные среды - для таких условий нужны взрывозащищённые модели

Примеры использования

• Пуск и остановка двигателя на станке с ЧПУ
• Аварийная остановка конвейера
• Управление освещением в цеху
• Сигнализация начала/конца технологического цикла
• Командные панели в системах автоматизации на пищевых и химических производствах

Практические советы

• При монтаже проверьте диаметр отверстия - он должен совпадать с габаритами корпуса (23 мм), иначе кнопка не будет герметично фиксироваться
• Используйте кабель с медными жилами и термоусадкой на концах - так повысится надёжность винтового соединения
• Не затягивайте винты слишком сильно - можно повредить контактные группы
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов - особенно при высокой частоте срабатываний
• Кнопка нажимная 1НО+1НЗ цилиндр черный IP65 от КЭАЗ (артикул 248243) хорошо сочетается с другими изделиями серии Устройства подачи команд и сигналов - проще собирать унифицированные панели
