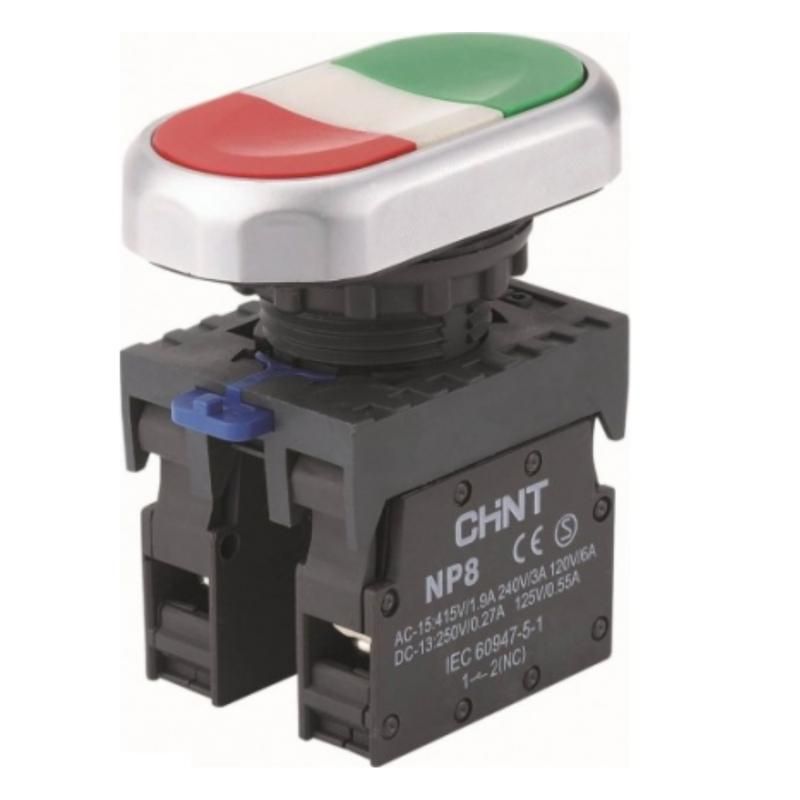

Двойная кнопка NP8-11S 1НО+1НЗ IP65 (R) | 667178 CHINT

Двойная кнопка 1НО+1НЗ IP65 (R) NP8-11S от CHINT - компактное комбинированное устройство для управления цепями с одним нормально замкнутым и одним нормально разомкнутым контактом. Подходит для панельного монтажа в условиях запыленности и влаги, например на станках, автоматических линиях и распределительных щитах.

Назначение и область применения

Двойная кнопка 1НО+1НЗ IP65 (R) NP8-11S предназначена для ручного управления электрическими цепями. Каждый из двух постов работает независимо: красный пост - нормально разомкнутый контакт (НО), зелёный - нормально замкнутый (НЗ). Это позволяет использовать её, например, для одновременного включения одного устройства и отключения другого - как в системах безопасности, аварийной остановки или последовательного управления оборудованием.

Изделие применяется в промышленной автоматизации: на конвейерах, насосных станциях, панелях управления, вентиляционных системах. Благодаря защите IP65, допускается установка в помещениях с повышенной влажностью, на улице под навесом или в местах, где возможны брызги воды и пыль.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Количество контактов: 1 НО + 1 НЗ
• Конструкция: комбинированная - два поста в одном корпусе
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Размеры: 22×20×20 мм - компактный формат для плотной сборки
• Линза: овальная форма, обеспечивает равномерную подсветку
• Цвет: красный/зелёный - визуальное различение функций
• Материал переднего кольца: пластик - устойчив к механическому воздействию
• Количество постов: 2 - каждый управляет своим контактом
• Переключающие контакты: отсутствуют - кнопка не имеет механической фиксации положения

Совместимость и монтаж

Двойная кнопка 1НО+1НЗ IP65 (R) NP8-11S устанавливается в отверстие диаметром 22 мм - совместима со стандартными панелями и шасси. Монтаж осуществляется через фланец с креплением гайкой снизу. Устройство не требует специальных инструментов: достаточно отвертки для подключения проводов к винтовым клеммам.

Серия NP8 использует модульную конструкцию: контакты и подсветка легко заменяются без полной замены кнопки. Для правильной сборки предусмотрены элементы блокировки - они предотвращают неверную установку при монтаже. Все клеммы оснащены антиослабляющими устройствами - это снижает риск потери контакта при вибрации.

Безопасность и стандарты

Двойная кнопка 1НО+1НЗ IP65 (R) NP8-11S соответствует требованиям к промышленному оборудованию по степени защиты IP65. Применяемые материалы и конструктивные решения обеспечивают безопасную работу при температуре от -25C до +55C. Серия NP8 прошла внутренние испытания CHINT на долговечность и надёжность контактов, что гарантирует соответствие международным стандартам IEC 60947-5-1.

Преимущества

• Яркая подсветка светодиодами - высокая видимость даже при ярком освещении
• Долгий срок службы LED - не требует замены в течение всего срока эксплуатации оборудования
• Модульность - можно менять только повреждённые части, а не всю кнопку
• Защита IP65 - выдерживает жесткие условия производства
• Антиослабляющие клеммы - минимизация риска отсоединения проводов при вибрации
• Эргономичная форма - удобно нажимать даже в перчатках

Ограничения применения

Двойная кнопка 1НО+1НЗ IP65 (R) NP8-11S не предназначена для постоянного удерживания в нажатом состоянии - она не имеет фиксации. Не рекомендуется применять в средах с химически активными парами, маслом или растворителями - материал переднего кольца может деформироваться. Также не следует использовать в качестве главного выключающего устройства в цепях выше 10 А - для этого нужны более мощные аппараты.

Примеры использования

• На станке: красная кнопка - «Старт», зелёная - «Стоп»
• В системе вентиляции: красная - включение вентилятора, зелёная - отключение нагревателя
• В аварийном режиме: одна кнопка - отключение питания, вторая - активация сигнализации
• В распределительном щите: управление двумя независимыми контурами с одной точки

Практические советы

• При монтаже проверьте глубину отверстия - корпус кнопки NP8-11S требует 20 мм свободного пространства сзади
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты внутри
• Для работы в условиях частых вибраций используйте дополнительные контргайки
• Если нужна фиксация положения - выбирайте другие модели серии NP8 с механической блокировкой
• Проверяйте целостность линзы перед первым включением - трещины снижают степень защиты
