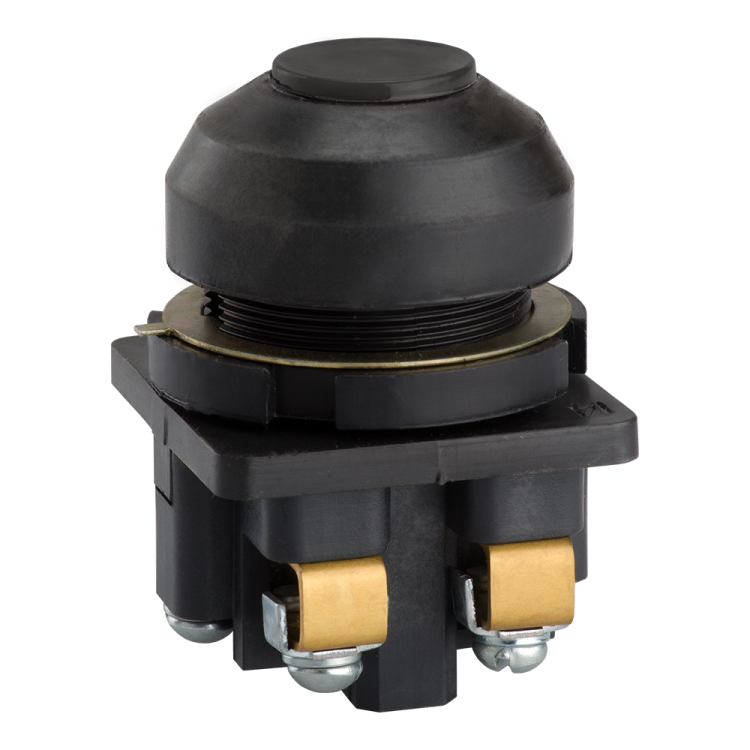

Выключатель кнопочный КЕ 081-У2-исп.2 ( черный) | 222863 КЭАЗ

Выключатель кнопочный КЕ 081 У2 исполнение 2 черный от КЭАЗ - компактное устройство для управления электрическими цепями с автоматическим возвратом в исходное положение. Подходит для установки на панелях оборудования в условиях запыленности и повышенной влажности. Артикул 222863 соответствует серийному решению КЭАЗ для систем управления.

Назначение и область применения

Выключатель кнопочный КЕ 081 У2 исполнение 2 черный предназначен для временного замыкания или размыкания цепей управления. Используется там, где требуется однократное воздействие - например, для запуска, остановки или аварийного отключения оборудования. Применяется в промышленных системах: станках, конвейерах, кузнечно-прессовом оборудовании, устройствах с химически агрессивной средой. Не предназначен для коммутации силовых цепей - только для управления.

Технические характеристики

• Рабочее напряжение: до 660 В переменного тока (AC) или до 440 В постоянного тока (DC)
• Коммутируемый ток: 10 А
• Механизм: с самовозвратом (не фиксируется в нажатом состоянии)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в условиях умеренного климата
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм2
• Габариты: 31×56×30,5 мм
• Форма кнопки: плоская, цилиндрический толкатель
• Цвет: чёрная кнопка и чёрное переднее кольцо
• Линза: круглая, не содержит лампу

Совместимость и монтаж

Выключатель КЕ 081 У2 исполнение 2 черный монтируется через отверстие в лицевой панели. Диаметр отверстия должен соответствовать габаритам корпуса - рекомендуется проверить по чертежу в ТУ 3428-002-65642577-2008. Передний обод обеспечивает герметичную посадку и фиксацию. Для надёжного подключения используйте провода с жилами до 2,5 мм2. Не допускается механическое усилие свыше 10 Н на кнопку - это может повредить механизм.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3428-002-65642577-2008. Соответствует требованиям безопасности для устройств управления в промышленном оснащении. IP54 позволяет использовать в помещениях с высокой запылённостью и возможным попаданием влаги, но не подходит для мойки под давлением или длительного пребывания во влажной среде.

Преимущества

• Надёжная конструкция с двумя типами контактов - можно реализовать как стартер, так и аварийную остановку одним устройством
• Защита IP54 снижает риск отказа в сложных условиях производства
• Чёрный цвет и плоская форма обеспечивают эргономичное нажатие и совместимость с большинством панелей
• Винтовое подключение удобно для многократного обслуживания и диагностики

Ограничения применения

• Не используется для коммутации силовых цепей выше 10 А
• Не подходит для установки в местах с постоянным погружением в жидкости или прямым потоком воды
• Не имеет световой индикации - нельзя применять как сигнальное устройство
• Автоматический возврат исключает возможность фиксированного состояния - не подходит для функций “вкл./выкл.” с удержанием
• Работает только в пределах климатического исполнения У2 - не рассчитан на экстремальные холод или жару

Примеры использования

• Кнопка “Старт” на пульте станка - после нажатия возвращается в исходное положение
• Аварийная остановка на конвейере - требует постоянного удержания для работы, отпускание - остановка
• Управление пневматической системой в кузнечном цехе - устойчив к пыли и масляным брызгам
• Система управления насосом в помещении с повышенной влажностью

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус выключателя КЕ 081 У2 исполнение 2 черный имеет толщину 30,5 мм, и он должен полностью войти в панель без зазора
• При подключении затягивайте винты равномерно - перегрузка может повредить контактную группу
• Для долговечности не применяйте инструменты для нажатия - используйте только пальцы
• Если нужна фиксация в нажатом состоянии - выберите другую модель с фиксацией, например, КЕ 081 У2 исполнение 1
• Проверяйте соответствие напряжения цепи: максимальное AC - 660 В, DC - 440 В; превышение вызывает пробой контактов
