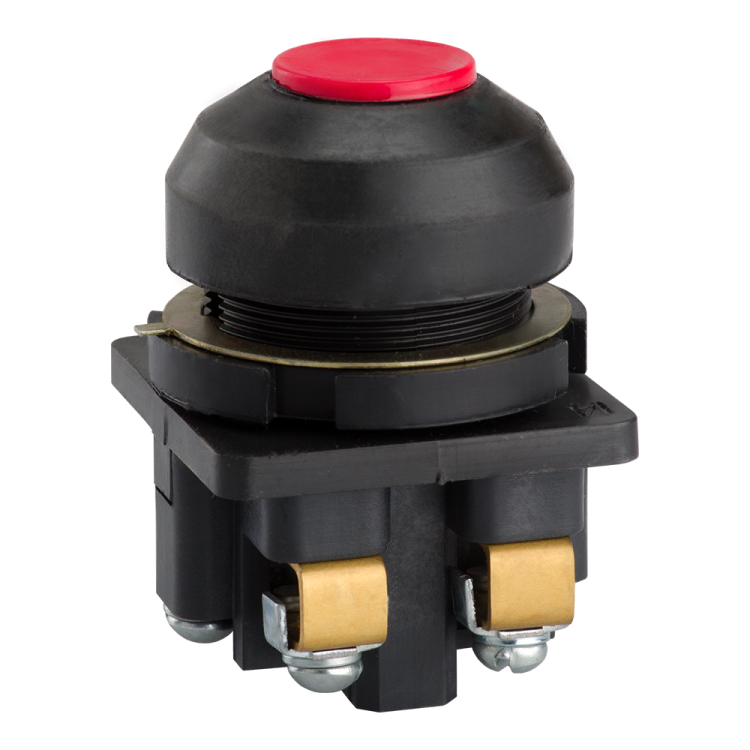

Выключатель кнопочный КЕ 081-У2-исп.2 ( красный) | 222862 КЭАЗ

Выключатель кнопочный КЕ 081 У2 исполнение 2 красный от КЭАЗ - это надёжный устройство для управления электрическими цепями с автоматическим возвратом в исходное положение. Подходит для установки на панелях оборудования в условиях повышенной запылённости и влажности. Артикул 222862 соответствует серийному решению КЭАЗ для систем управления.

Назначение и область применения

Выключатель кнопочный КЕ 081 У2 исполнение 2 красный предназначен для временного замыкания или размыкания цепей управления. Используется там, где требуется кратковременное воздействие - например, для запуска, остановки или аварийного отключения оборудования. Применяется в промышленных системах: станках, конвейерах, кузнечно-прессовом оборудовании, химических установках. Не подходит для коммутации силовых цепей - только для управляющих.

Технические характеристики

• Рабочее напряжение: до 660 В переменного тока (AC) или до 440 В постоянного тока (DC)
• Тип механизма: с самовозвратом (не фиксируется в нажатом состоянии)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Способ подключения: винтовые зажимы для проводов
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в умеренно влажном воздухе
• Габариты: 31×56×30,5 мм
• Цвет кнопки: красный; цвет переднего кольца: чёрный
• Форма толкателя: цилиндрический, плоская поверхность
• Переднее кольцо: есть, пластиковое, обеспечивает герметичную посадку в панель
• Нормативный документ: ТУ 3428-002-65642577-2008

Совместимость и монтаж

Выключатель КЕ 081 У2 исполнение 2 красный монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Переднее кольцо плотно фиксирует корпус в панели, предотвращая люфт. Для подключения используются винтовые зажимы - подходят провода сечением до 2,5 мм2. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях. Обязательно соблюдайте рекомендованную глубину посадки - не более 30,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3428-002-65642577-2008. Степень защиты IP54 позволяет использовать выключатель в помещениях с высокой запылённостью и риском попадания брызг. Конструкция не содержит открытых токоведущих частей при установленном кольце. Не применяется во взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения.

Преимущества

• Надёжная механика с долгим сроком службы благодаря качественным материалам
• Красный цвет кнопки легко распознаётся в условиях плохого освещения - удобен для аварийных функций
• Пластиковое переднее кольцо снижает риск коррозии и повреждений при монтаже
• Поддерживает как переменный, так и постоянный ток - универсальность для различных схем управления
• Самовозврат исключает случайное длительное включение - безопасность оператора

Ограничения применения

• Не предназначен для коммутации силовых цепей выше указанных значений напряжения
• Не рассчитан на работу в условиях постоянного погружения в жидкости - IP54 не гарантирует герметичность при затоплении
• Не используется в агрессивных химических средах без дополнительной защиты корпуса
• Отсутствует индикация состояния (нет лампы) - нельзя применять как световой индикатор
• Не подходит для частого многократного включения/выключения свыше 10000 циклов в год - возможен износ контактов

Примеры использования

• Кнопка “Стоп” на станке ЧПУ - красный цвет сигнализирует аварийное отключение
• Пусковая кнопка на конвейере - после нажатия механизм запускается, затем отключается при отпускании
• Аварийный выключатель на кузнечном прессе - требует немедленного действия и быстрого возврата в исходное состояние
• Управление пневматическими клапанами в системах с PLC - коммутирует слаботочные сигналы

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, иначе кольцо не будет герметично прилегать
• Не используйте инструменты с острыми краями при установке - можно повредить пластиковое кольцо
• При подключении проводов затягивайте винты равномерно - перегрузка может деформировать контактные площадки
• Для работы в условиях высокой влажности регулярно проверяйте целостность уплотнения переднего кольца
• Если нужна фиксация в нажатом состоянии - выбирайте другую модель с фиксацией, поскольку этот выключатель только с самовозвратом
