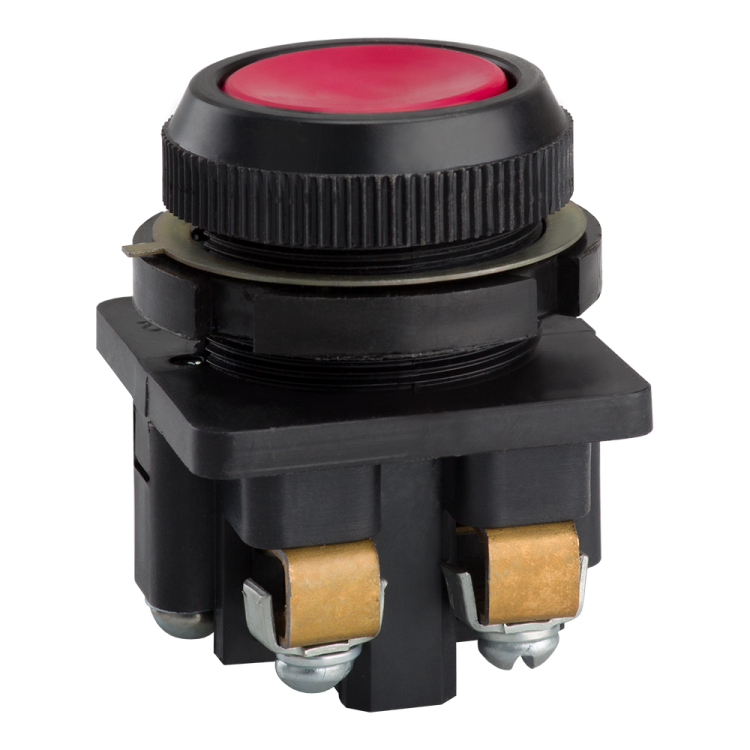

Выключатель кнопочный КЕ 011-У3-исп.2 (красный) | 264479 КЭАЗ

Выключатель кнопочный КЕ 011 У3 исполнение 2 красный от КЭАЗ - это надёжный элемент управления для цепей сигнализации и автоматики, рассчитанный на работу с переменным и постоянным током до 660 В и током до 10 А. Подходит для монтажа на панели оборудования с диаметром отверстия 30,5 мм.

Назначение и область применения

Выключатель кнопочный КЕ 011 У3 исполнение 2 красный используется для ручного включения и выключения электрических цепей управления - например, запуска и остановки двигателей, срабатывания реле, подачи сигналов в системах автоматизации. Применяется на станках, конвейерах, пультах управления, щитах автоматики. Красная кнопка обозначает функцию «стоп» или аварийную остановку, что соответствует общепринятой цветовой стандартизации. Устройство можно устанавливать как на неподвижных, так и на подвижных частях машин и механизмов.

Технические характеристики

• Номинальное напряжение: до 660 В (переменный и постоянный ток)
• Коммутируемый ток: 10 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип толкателя: цилиндрический, высокая кнопка
• Диаметр отверстия для монтажа: 30,5 мм
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Тип подключения: винтовые зажимы
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания
• Цвет кнопки: красный
• Цвет переднего кольца: чёрный
• Количество постов: один
• Лампа встроена: нет

Совместимость и монтаж

Выключатель КЕ 011 У3 исполнение 2 красный монтируется через отверстие диаметром 30,5 мм в лицевой панели корпуса или щита. Переднее чёрное кольцо обеспечивает плотное прилегание и эстетичный вид. Для установки требуется только отвертка - провода подсоединяются к винтовым клеммам. Устройство совместимо с любыми панелями из металла, пластика или композитных материалов, если толщина панели позволяет зафиксировать устройство сзади. Не требует специальных инструментов или адаптеров.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и имеет степень защиты IP40, что гарантирует безопасную работу в помещениях с контролируемой средой - без воздействия брызг, пыли высокой концентрации или влаги. Отсутствие лампы исключает риск перегрева и повреждения светового элемента. Цветовая маркировка (красная кнопка) соответствует правилам безопасности для аварийной остановки.

Преимущества

• Простая и проверенная конструкция - долговечность и отказоустойчивость
• Работает с AC/DC - универсальность для различных типов цепей управления
• Наличие одного НЗ и одного НО контакта - гибкость для реализации логических схем
• Чёткая визуальная идентификация благодаря красному цвету и чёрному кольцу
• Монтаж без сверления - отверстие 30,5 мм является стандартным для серий КЕ

Ограничения применения

• Степень защиты IP40 не допускает использование во влажных, пыльных или наружных условиях - не подходит для улицы, цехов с брызгами масла или водой
• Отсутствие фиксации кнопки делает её непригодной для функций «вкл./выкл.» с сохранением состояния - только импульсное управление
• Не предназначен для коммутации силовых цепей выше 10 А - нельзя использовать для прямого управления двигателями мощностью более 5–7 кВт
• Нет встроенного освещения - не подходит для пультов, где нужна подсветка в темноте

Примеры использования

• Аварийная остановка станка на производстве
• Кнопка «стоп» на пульте управления конвейерной линией
• Подключение к реле времени или ПЛК для формирования сигнала запуска
• Сигнализационный элемент в распределительном шкафу

Практические советы

• Перед монтажом проверьте точный диаметр отверстия - он должен быть 30,5 мм; меньшее отверстие не позволит установить кнопку, большее - вызовет люфт
• При подключении используйте жилы сечением до 2,5 мм2 - оптимально для винтовых клемм
• Не затягивайте винты слишком сильно - есть риск повредить контактные площадки
• Если требуется фиксированное состояние кнопки (например, «вкл.»), выбирайте модель с фиксацией - эта версия не подходит
• Для работы в условиях повышенной вибрации рекомендуется дополнительно закрепить корпус болтами снизу
