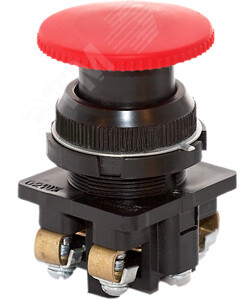

Кнопка красная КЕ-021 Гриб 1но+1нз исполнение 2 - исп2(1но+1нз) ИНЖЕНЕРСЕРВИС 9202112

Кнопка красная КЕ-021 грибная 1 нормально-открытый контакт + 1 нормально-закрытый контакт, исполнение 2 - это аварийный выключатель с грибовидным толкателем, предназначенный для быстрого отключения оборудования в экстренных ситуациях. Бренд Инженерсервис и артикул 9202112 указывают на серию КЕ, широко используемую в промышленной автоматизации.

Назначение и область применения

Кнопка красная КЕ-021 грибная 1 нормально-открытый контакт + 1 нормально-закрытый контакт, исполнение 2 используется для ручного управления электрическими цепями управления. Её основная задача - обеспечить немедленную остановку оборудования при аварии или опасности. Подходит для установки на пультах управления станков, конвейеров, насосных систем и других промышленных устройств. Комбинированные контакты позволяют одновременно разрывать одну цепь и замыкать другую - например, отключать питание двигателя и включать сигнализацию.

Технические характеристики

• Напряжение: до 660 В переменного тока (AC) и до 440 В постоянного тока (DC)
• Коммутируемый ток: 10 А
• Контакты: 1 нормально-замкнутый (НЗ) + 1 нормально-разомкнутый (НО)
• Тип толкателя: грибовидный, красного цвета
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Рабочий температурный диапазон: от -40 C до +40 C
• Климатическое исполнение: У3 - для умеренного и холодного климата с возможностью работы в помещениях
• Монтаж: через отверстие диаметром 30 мм в лицевой панели

Совместимость и монтаж

Кнопка красная КЕ-021 грибная 1 нормально-открытый контакт + 1 нормально-закрытый контакт, исполнение 2 монтируется в панели с отверстием диаметром 30 мм. Для надёжной установки рекомендуется использовать штатные крепления, входящие в комплект. Монтаж допускается только на сухих, защищённых поверхностях - IP40 не обеспечивает защиту от брызг, пыли высокой плотности или влаги. Подключение проводов осуществляется к клеммам внутри корпуса; максимальное сечение жил - до 2,5 мм2. Не требует внешнего питания - работает как механический переключатель.

Безопасность и стандарты

Кнопка соответствует требованиям к устройствам аварийной остановки согласно ГОСТ Р 51330.10–99 и IEC 60947-5-1. Цвет красный и грибовидная форма соответствуют международным стандартам безопасности - такая кнопка легко распознаётся даже в условиях плохой видимости. Отсутствие фиксации гарантирует, что оборудование можно запустить снова только намеренным действием оператора.

Преимущества

• Два типа контактов в одном корпусе - позволяет реализовать сложные логические схемы без дополнительных элементов
• Широкий диапазон рабочих температур - подходит для холодных цехов и открытых площадок
• Простая и проверенная конструкция - долгий срок службы при правильном монтаже
• Ярко выраженная форма и цвет - снижают риск ошибочного воздействия

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP40 не защищает от попадания воды, масла или агрессивных сред - нельзя устанавливать в сырых или мыльных помещениях
• Не предназначен для частого включения/выключения - рассчитана на аварийное использование, а не на регулярное управление
• Напряжение постоянного тока не выше 440 В - превышение может вызвать дуговое замыкание

Примеры использования

• Аварийная остановка металлообрабатывающего станка
• Отключение конвейера при заклинивании продукта
• Экстренное отключение насосной группы в случае утечки
• Сигнализация срабатывания в системе контроля доступа

Практические советы

• При монтаже убедитесь, что отверстие точно 30 мм - меньшее увеличивает нагрузку на корпус, большее - снижает герметичность и надёжность фиксации
• Подключите НЗ контакт к цепи питания, а НО - к сигнальному устройству, чтобы при нажатии сразу отключить мощность и включить индикацию
• Не используйте кнопку в качестве обычного включающего устройства - она не рассчитана на многократные циклы
• Проверьте соответствие напряжения сети: если система работает на DC 380 В - кнопка совместима, но при 480 В - требуется замена
• Для условий с повышенной пылью установите дополнительный кожух - внутренние контакты не защищены от оседающей пыли
