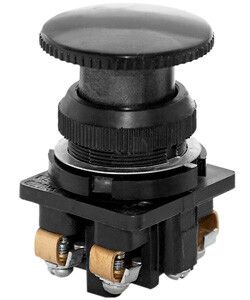

Выключатель кнопочный КЕ-021 У3 исп.2 1НО+1НЗ гриб без фиксации 10А IP40 660В черн. Электротехник ET506636

Выключатель кнопочный КЕ-021 У3 исп.2, 1з+1р или 1НО+1НЗ, гриб без фиксации, IP40, 10А, 660В, черный — устройство для ручного управления электрическими цепями в системах автоматизации. Бренд Электротехник предлагает эту модель как надёжное решение для пультов и шкафов управления, где требуется быстрое включение/выключение без удерживания.

Назначение и область применения

Выключатель кнопочный КЕ-021 У3 исп.2 предназначен для коммутации цепей управления в стационарных установках. Подходит для работы с переменным током до 660 В (50 Гц) и постоянным током до 440 В. Применяется в пультах, щитах управления, на станках, конвейерах и других устройствах, где нужна простая и надёжная ручная командная функция — например, запуск, остановка или аварийное отключение.

Технические характеристики

• Номинальное напряжение: до 660 В AC / 440 В DC
• Номинальный ток: 10 А
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип толкателя: грибовидный
• Фиксация: без фиксации (кнопка возвращается в исходное положение после отпускания)
• Степень защиты: IP40 — защита от предметов больше 1 мм, но не от воды
• Цвет корпуса: чёрный
• Диаметр отверстия для монтажа: 30 мм
• Способ установки: на лицевую панель

Совместимость и монтаж

Выключатель кнопочный КЕ-021 У3 исп.2 монтируется через круглое отверстие диаметром 30 мм в панели из металла, пластика или другого жесткого материала. Для установки достаточно продеть выводы контактов через панель и зафиксировать механизм с помощью резьбы и гайки внутри. Кабель подключается к контактам L1–L2 (для НО) и T1–T2 (для НЗ). Убедитесь, что толщина панели позволяет плотно затянуть крепление — рекомендуемая толщина до 8 мм.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для оборудования управления в соответствии с ГОСТ Р МЭК 60947-5-1. Отсутствие фиксации предотвращает случайное включение — кнопка возвращается в выключенное состояние сразу после освобождения. Защита IP40 обеспечивает безопасную работу в помещениях с небольшим количеством пыли, но не рассчитана на влажную среду или мойку.

Преимущества

• Удобная грибовидная форма — легко нажимать даже в перчатках
• Комбинированные контакты (1НО+1НЗ) позволяют использовать один прибор для двух функций — например, запуск и остановка
• Максимальная нагрузка 10 А — достаточна для большинства цепей управления
• Чёрный цвет повышает контрастность и видимость в условиях слабого освещения

Ограничения применения

• Не подходит для внешней установки — степень защиты IP40 не защищает от брызг и влаги
• Не используется для силовых цепей выше 10 А — для этого требуются контакторы или рубильники
• Не имеет механической фиксации — нельзя применять как “включено постоянно” (например, для режима “работа”)
• Работает только в контролируемых температурных условиях — не предназначен для экстремальных климатических зон

Примеры использования

• Кнопка “Стоп” на станке — аварийное отключение при нажатии
• Кнопка “Пуск” в пульте управления конвейером — замыкает цепь запуска двигателя
• Система “нажми — отпусти” для тестирования оборудования
• Объединённая пара (НО+НЗ) в схеме блокировки: одна часть включает питание, вторая — отключает сигнализацию

Практические советы

• Перед монтажом проверьте диаметр отверстия — он должен точно совпадать с 30 мм; слишком маленькое отверстие повредит корпус, большое — вызовет люфт
• Подключайте провода к контактам согласно схеме: НО — для активации, НЗ — для отключения
• Не используйте этот выключатель там, где возможны удары или вибрации — он не имеет усиленной конструкции
• Для условий повышенной запылённости лучше выбрать модели с IP65 или выше
• Артикул et506636 — единственный номер для заказа этой конкретной модификации; другие исполнения имеют другой артикул
