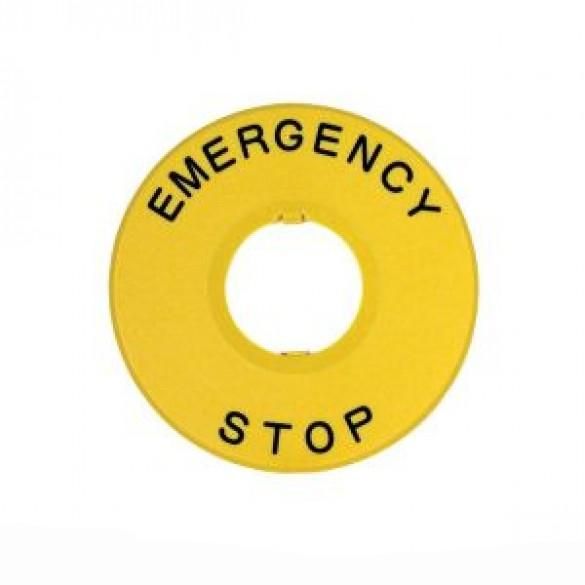

Щильдик аварийной остановки NP2-BY9330 φ60 (с надписью) | 576784 CHINT

Шильдик аварийной остановки NP2-BY9330 диаметр 60 мм (с надписью) от бренда CHINT - это сигнальное устройство для быстрого отключения оборудования в экстренных ситуациях. Изделие из серии NP2 сочетает прочную механическую конструкцию, надёжную коммутацию и визуальную узнаваемость, что делает его подходящим для установки на станках, конвейерах и других промышленных системах.

Назначение и область применения

Шильдик аварийной остановки NP2-BY9330 предназначен для фиксированного монтажа на пультах управления и корпусах оборудования. Его используют для немедленного отключения питания или запуска системы аварийной остановки при угрозе безопасности персонала или оборудования. Подходит для промышленных объектов: заводов, сборочных линий, деревообрабатывающих и металлургических станков, где требуется четкая визуальная идентификация кнопки аварийного отключения.

Технические характеристики

• Диаметр корпуса: 60 мм
• Маркировка: надпись “Аварийная остановка” (фиксированная, несъёмная)
• Конструкция: двухконтактная система с самочищающимися контактами
• Тип контактов: независимые замыкающие и размыкающие - можно комбинировать по схеме
• Материал корпуса: сплав алюминия с цинком - устойчив к коррозии и имеет гладкую поверхность
• Подсветка: совместим с индикаторным элементом типа BA9s (лампы не входят в комплект, заказываются отдельно)
• Кабельный вывод: скрытый, защищённый от случайного отсоединения

Совместимость и монтаж

Шильдик аварийной остановки NP2-BY9330 монтируется в отверстие диаметром 60 мм. Для установки используется фланцевый крепёж с внутренней резьбой - после вставки корпуса стопорная металлическая часть предотвращает вытягивание кнопки с лицевой стороны. Кабель подключается через задние выводы - доступ к ним возможен только при снятой панели, что исключает случайное отключение проводов во время работы. Совместим со всеми стандартными кнопками серии NP2, в том числе с другими моделями с подсветкой.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам аварийной остановки согласно международным нормам IEC 60947-5-1 и EN ISO 13850. Конструкция гарантирует, что кнопка не может быть случайно деактивирована или снята без инструментов. Наличие двойных контактов повышает отказоустойчивость - даже при выходе одного контакта из строя цепь остаётся работоспособной.

Преимущества

• Стопорная металлическая деталь исключает демонтаж кнопки с передней стороны - снижает риск несанкционированного отключения или вандализма
• Двойные контакты с функцией самоочищения обеспечивают долговечность и надёжность коммутации, особенно в условиях пыли и вибраций
• Независимые замыкающие/размыкающие контакты позволяют гибко проектировать схемы управления - например, использовать один шильдик для одновременного отключения нескольких цепей
• Алюминиево-цинковый сплав даёт высокую ударопрочность и эстетичный внешний вид - не требует покраски или защиты от коррозии
• Готовая совместимость с лампами BA9s позволяет легко добавить подсветку для лучшей видимости в темноте или при плохих условиях освещения

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты - не имеет указанной степени IP, поэтому не рассчитана на воздействие воды или прямых осадков
• Лампа для подсветки не входит в комплект - её необходимо закупать отдельно, учитывая тип цоколя BA9s и рабочее напряжение
• Работает только в составе контролируемой цепи - не является самостоятельным устройством управления, требует подключения к реле, контактору или PLC
• Не рекомендуется для сред с агрессивными химическими веществами - материал корпуса устойчив к обычной промышленной среде, но не к кислотам и щелочам

Примеры использования

• На станке ЧПУ - для быстрой остановки при застревании заготовки
• На конвейере - для отключения линии при попадании человека в зону движения
• На насосной станции - для аварийного отключения при утечке или перегреве
• В производстве пластмасс - для остановки экструдера при перегрузке

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус должен полностью войти, чтобы стопорная часть плотно прилегала к панели
• При использовании подсветки выбирайте лампу с напряжением, совпадающим с вашей сетевой системой (обычно 24 В постоянного тока или 220 В переменного)
• Не используйте силовые инструменты при затяжке - достаточно легкого усилия, чтобы не повредить резьбу внутри корпуса
• Проверяйте целостность контактов при первом включении - двойная система должна замыкать и размыкать цепь без зависаний
• Для обслуживания отключите питание - хотя контакты самоочищаются, регулярная диагностика продлевает срок службы шильдика NP2-BY9330
