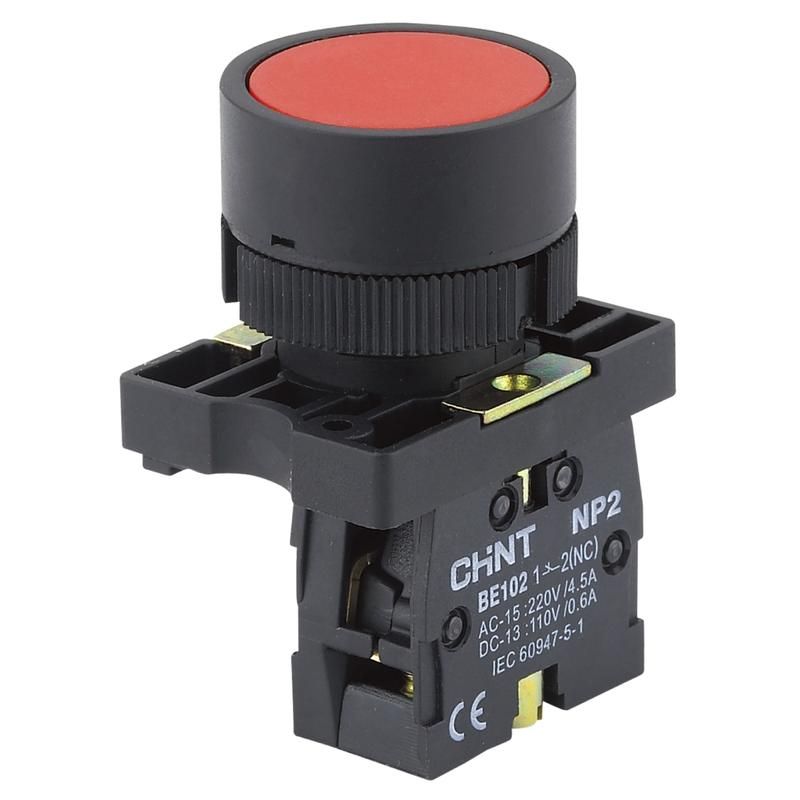

Кнопка управления NP2-EA45 без подсветки красная 1НО+1НЗ IP40 | 574091 CHINT

Кнопка управления без подсветки красная 1НО+1НЗ IP40 от CHINT (артикул 574091) - механический управляющий элемент для включения и выключения цепей в промышленных устройствах. Отличается компактностью, надёжным контактом и конструкцией, исключающей случайный демонтаж. Подходит для установки на панели оборудования, где важна долговечность и простота обслуживания.

Назначение и область применения

Кнопка управления без подсветки красная 1НО+1НЗ IP40 используется для ручного управления электрическими цепями: запуск, остановка, переключение режимов работы. Применяется в системах автоматизации, на станках, конвейерах, щитах управления и других промышленных объектах. Красный цвет соответствует стандарту безопасности - указывает на аварийную или останавливающую функцию. Благодаря отсутствию подсветки, идеально подходит для сред, где световая индикация не требуется или мешает.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество постов: 1
• Форма и цвет корпуса: круглая, красная
• Цвет кольца: хромированное
• Диаметр монтажного отверстия: 22 мм
• Высота изделия: 12 мм
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Механизм: самовозврат - после нажатия возвращается в исходное положение
• Количество контактов: 0 (внутренние контакты, внешнее подключение через выводы)

Совместимость и монтаж

Кнопка управления без подсветки красная 1НО+1НЗ IP40 устанавливается в панель через круглое отверстие диаметром 22 мм. Для фиксации используется кольцо с хромированным покрытием - затягивается сзади гайкой. Монтаж возможен в любую панель толщиной до 8 мм. Выводы предназначены для скрытого подключения проводов - доступ к клеммам осуществляется с тыльной стороны. Устройство совместимо со всеми стандартными кабелями сечением до 2,5 мм2. Не требует специальных инструментов - достаточно плоской отвёртки для зажима контактов.

Особенности конструкции

Конструкция кнопки NP2 от CHINT имеет ряд уникальных решений:

• Стопорная металлическая деталь предотвращает удаление кнопки спереди - снижает риск несанкционированного отключения или повреждения.
• Использование двойных контактов с функцией самоочищения увеличивает срок службы и надёжность коммутации даже в условиях пыли и вибраций.
• Контакты НО и НЗ полностью независимы - можно использовать любой из них отдельно или одновременно, без влияния друг на друга.
• Основание и механизм изготовлены из сплава алюминия с цинком - обеспечивают прочность, антикоррозийную стойкость и эстетичный внешний вид.

Ограничения применения

Кнопка управления без подсветки красная 1НО+1НЗ IP40 не предназначена для использования во влажных, пылевых или агрессивных средах. Степень защиты IP40 не защищает от брызг, струй воды или пыли высокой плотности. Не рекомендуется для установки вне помещений, вблизи технологических жидкостей, в местах с постоянным мытьём или паровой очисткой. Также не подходит для задач, требующих визуальной индикации состояния - отсутствие подсветки делает её невидимой в темноте.

Примеры использования

• Остановка станка на производстве - красный цвет сигнализирует аварийную команду.
• Переключение между режимами работы конвейера - использование НО и НЗ для управления двумя цепями одновременно.
• Управление пускателем в распределительном щите - компактная форма позволяет разместить несколько кнопок рядом.
• Ручной контроль вентиляционной системы - простой и надёжный способ включения/выключения без необходимости подсветки.

Практические советы

• При монтаже проверьте толщину панели - она должна быть меньше глубины крепёжной гайки, чтобы обеспечить плотную фиксацию.
• Не используйте силовые кабели больше 2,5 мм2 - это может повредить клеммы и вызвать нагрев.
• Если нужна подсветка - выбирайте другие модели серии NP2 с возможностью установки лампы BA9s; эта версия не предусматривает замену на освещённую.
• Для длительной эксплуатации в вибрационных условиях регулярно проверяйте затяжку крепления и целостность контактов.
• Артикул 574091 - это базовый вариант. При замене убедитесь, что аналог также имеет 1НО+1НЗ и диаметр 22 мм - иначе не войдёт в отверстие.
