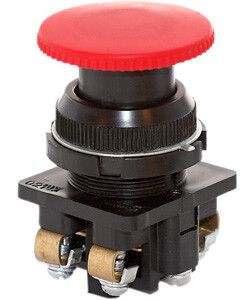

Выключатель кнопочный КЕ-021 У3 исп.2 1НО+1НЗ гриб без фиксации 10А IP40 660В красн. Электротехник ET511659

Выключатель кнопочный КЕ-021 У3 исполнение 2, красный, 1 нормально-открытый контакт + 1 нормально-замкнутый контакт, гриб без фиксации, 10 А, 660 В, IP40 от бренда Электротехник — это универсальный элемент управления для цепей контроля и безопасности, подходящий для монтажа на панелях оборудования. Артикул et511659 обеспечивает надёжную коммутацию при работе с переменным и постоянным током.

Назначение и область применения

Выключатель кнопочный КЕ-021 У3 предназначен для ручного управления электрическими цепями управления: запуск, остановка, аварийное отключение. Применяется в системах автоматизации — на станках, конвейерах, насосных станциях, щитах управления. Подходит для установки в стационарных условиях внутри помещений. Красный цвет кнопки соответствует стандарту на аварийные остановки.

Технические характеристики

• Номинальный ток: 10 А — выдерживает нагрузку до 10 ампер без перегрева;
• Напряжение: до 660 В переменного тока (AC) / до 440 В постоянного тока (DC);
• Контакты: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ) — позволяют управлять двумя цепями одновременно;
• Фиксация: без фиксации — кнопка возвращается в исходное положение после отпускания;
• Тип толкателя: грибовидный — удобен для быстрого нажатия рукой даже в перчатках;
• Степень защиты: IP40 — защищает от твёрдых частиц крупнее 1 мм, но не от воды;
• Способ монтажа: на лицевую панель через отверстие диаметром 30 мм;
• Крепление: винтовое — надёжно фиксируется в панели;
• Материал переднего кольца: металл — повышает прочность и долговечность;
• Климатическое исполнение: У2 — рассчитан на работу при температуре от −10 °C до +40 °C в помещениях с умеренной влажностью;
• Соответствие стандарту: ГОСТ Р 50030.5.1-2003 — требования к аппаратам управления.

Совместимость и монтаж

Выключатель КЕ-021 У3 устанавливается в панели с предварительно просверленным отверстием диаметром 30 мм. Для монтажа требуется доступ к тыльной стороне панели. Крепление осуществляется с помощью двух винтов, расположенных на корпусе. Перед установкой проверьте соответствие толщины панели — она должна позволять плотно закрепить устройство без люфта. Кабели подключаются к зажимам снизу: помните, что НО и НЗ контакты имеют отдельные клеммы — не путайте их при подключении.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1-2003, который регламентирует безопасность электрооборудования управления. Цвет красный соответствует международному требованию для аварийных остановок. Отсутствие фиксации гарантирует, что кнопка не остаётся в нажатом состоянии случайно — снижает риск неконтролируемого запуска оборудования. Защита IP40 предотвращает попадание инструментов и крупной пыли внутрь механизма.

Преимущества

• Комбинированные контакты (НО+НЗ) позволяют использовать один прибор вместо двух — экономит место в щите;
• Металлическое переднее кольцо увеличивает срок службы и устойчивость к механическому воздействию;
• Грибовидная форма обеспечивает быстрое и точное срабатывание даже при ограниченном пространстве;
• Подходит как для AC, так и для DC — универсальность в проектировании цепей управления;
• Простая замена: при выходе из строя можно заменить без демонтажа всей панели.

Ограничения применения

• Не предназначен для работы во внешних условиях — степень защиты IP40 не защищает от воды и атмосферных осадков;
• Не рекомендован для частого циклического использования более 600 операций в час — возможен износ контактов;
• Не подходит для взрывоопасных сред — отсутствует взрывозащита (Ex);
• Не допускается использование в местах с высокой вибрацией без дополнительной фиксации — может возникнуть потеря контакта;
• Работает только в контролируемых помещениях — класс климатического исполнения У2 не предусматривает экстремальные температуры.

Примеры использования

• Аварийная остановка станка — красный грибовидный выключатель установлен на видном месте;
• Пуск и остановка конвейера — одна кнопка управляет двумя цепями: размыкает питание и замыкает сигнал остановки;
• Щит управления насосной станцией — используется для ручного включения/выключения насоса с сигнализацией состояния;
• Пульт оператора на производственной линии — сочетание с индикационными лампами для визуального контроля.

Практические советы

• При монтаже используйте прокладку под передним кольцом — это снизит вибрацию и продлит срок службы;
• Проверяйте сечение провода: для 10 А оптимально — 1,5–2,5 мм² медного провода;
• Не затягивайте крепёж слишком сильно — это может деформировать пластиковую основу корпуса;
• При использовании в цепях с катушками реле или соленоидами — обязательно подключите дугогасительный элемент (диод или RC-цепочку) для защиты контактов;
• Для обслуживания — периодически проверяйте состояние контактов на окисление; при необходимости очищайте спиртом и мягкой кистью.
