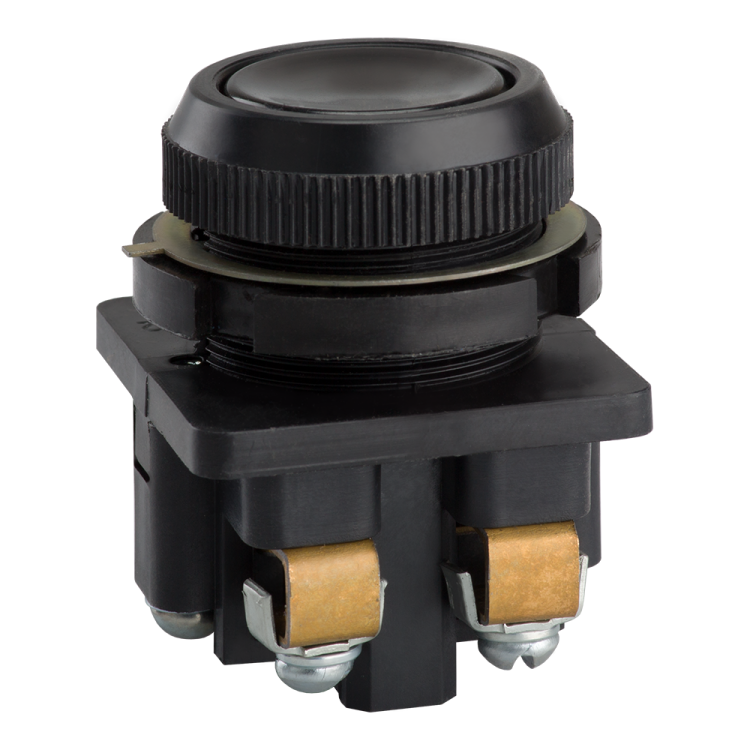

Выключатель кнопочный КЕ 011-У3-исп.4 (черный) | 264483 КЭАЗ

Выключатель кнопочный КЕ 011 У3 исполнение 4 черный от КЭАЗ - компактное устройство для ручного управления электрическими цепями в системах автоматизации. Подходит для монтажа на панели, работает с переменным и постоянным током до 660 В и 10 А.

Назначение и область применения

Выключатель кнопочный КЕ 011 У3 исполнение 4 черный используется для включения и выключения цепей управления в оборудовании: станках, конвейерах, пультах управления, автоматических линиях. Он не предназначен для коммутации силовых цепей - только для сигнальных и управляющих. Применяется там, где нужен надёжный, простой и доступный способ подать команду: запуск, остановка, сброс.

Технические характеристики

• Номинальное напряжение: до 660 В (переменный и постоянный ток)
• Коммутируемый ток: 10 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип толкателя: цилиндрический, высокий
• Способ подключения: винтовые зажимы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Габариты: 30,5 × 30,5 × 30,5 мм
• Цвет: чёрный (кнопка и переднее кольцо из пластика)
• Фиксация кнопки: отсутствует - возвращается в исходное положение после отпускания
• Количество постов: один

Совместимость и монтаж

Выключатель КЕ 011 У3 исполнение 4 черный монтируется на лицевую панель через круглое отверстие диаметром 30 мм. Переднее кольцо обеспечивает плотную посадку и эстетичный вид. Для установки требуется только отвертка - провода зачищаются и затягиваются в винтовых клеммах. Монтаж возможен как на стационарном оборудовании, так и на подвижных элементах, если нет воздействия брызг или пыли повышенной концентрации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и сертифицировано для работы в условиях промышленной среды. Степень защиты IP40 предотвращает попадание инструментов и проводов, но не защищает от влаги - не применяйте в сырых помещениях или на улице. Отсутствие фиксации снижает риск случайного включения, что повышает безопасность оператора.

Преимущества

• Простая и проверенная конструкция - долгий срок службы при правильной эксплуатации
• Универсальность: совместим с AC и DC цепями
• Компактный размер позволяет экономить место на панелях
• Чёткая механическая реакция - легко чувствовать момент срабатывания
• Работает в широком температурном диапазоне, характерном для промышленных объектов

Ограничения применения

• Не использовать во влажных, пыльных или агрессивных средах - IP40 недостаточен для таких условий
• Не применять для коммутации нагрузок выше 10 А - риск оплавления контактов
• Нет световой индикации - нельзя использовать как индикатор состояния
• Отсутствие фиксации делает его непригодным для функций “вкл./выкл.” с удержанием - только импульсные команды

Примеры использования

• Кнопка “Старт” на пульте станка - замыкает цепь пускателя
• Кнопка “Стоп” - размыкает цепь питания двигателя
• Сигнализационная кнопка на конвейере для аварийной остановки
• Управление освещением в цеху через слаботочные цепи

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 30 мм, иначе кнопка будет болтаться или не войдёт
• При подключении используйте жилы сечением до 2,5 мм2 - они лучше фиксируются в винтовых клеммах
• Не затягивайте винты слишком сильно - можно повредить пластиковую корпусную часть
• Если нужна фиксированная кнопка - выбирайте другое исполнение (например, с фиксацией или с лампой)
• Для защиты от внешних воздействий рекомендуется устанавливать выключатель внутри щита или под защитным кожухом
