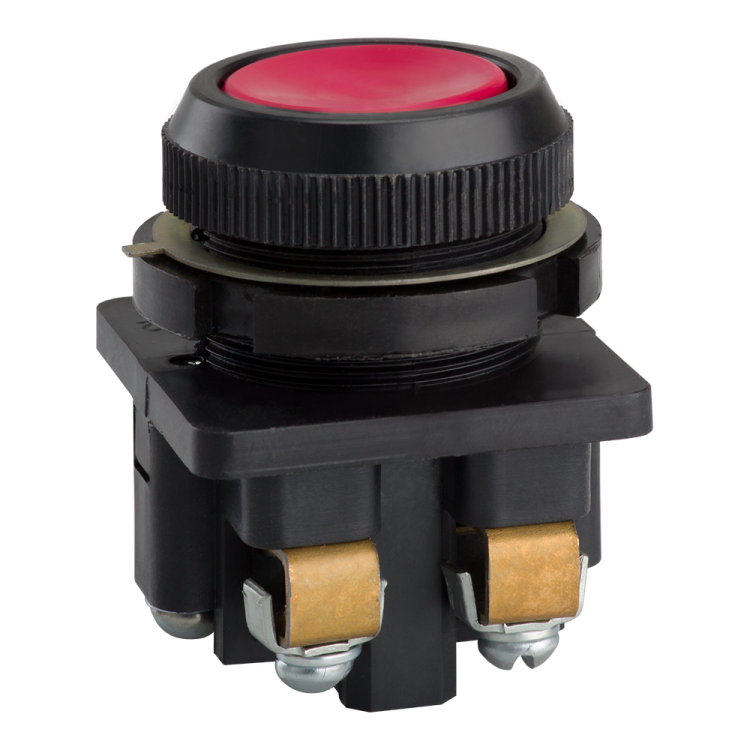

Выключатель кнопочный КЕ 011-У3-исп.1 (красный) | 264476 КЭАЗ

Выключатель кнопочный КЕ 011 У3 исполнение 1 красный от КЭАЗ - устройство для ручного управления электрическими цепями в системах автоматизации. Подходит для монтажа на панели, имеет ярко выделяющуюся красную кнопку и надёжную двухконтактную коммутацию. Артикул 264476.

Назначение и область применения

Выключатель кнопочный КЕ 011 У3 исполнение 1 красный используется для включения и отключения цепей управления в оборудовании с переменным и постоянным током. Применяется в пультах управления станков, конвейеров, насосных станций, системах вентиляции и других промышленных установках. Подходит для установки как на неподвижных, так и на подвижных элементах оборудования.

Технические характеристики

• Рабочее напряжение: до 660 В (AC/DC)
• Коммутируемый ток: 10 А
• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально открытых (НО) контактов: 2
• Тип подключения: винтовые зажимы
• Диаметр отверстия для монтажа: 30,5 мм
• Степень защиты: IP40 (защита от предметов более 1 мм, но не от воды)
• Тип кнопки: высокая, цилиндрическая, без фиксации (возвратная)
• Цвет кнопки: красный
• Цвет переднего кольца: чёрный
• Количество постов: 1
• Лампа встроена: нет

Совместимость и монтаж

Выключатель КЕ 011 У3 исполнение 1 красный монтируется через отверстие диаметром 30,5 мм в лицевой панели. Для установки требуется предварительно просверленное отверстие соответствующего размера. После вставки кнопка фиксируется защёлкой внутри корпуса - дополнительные крепления не требуются. Винтовые зажимы позволяют подключить провода сечением до 2,5 мм2. Передний чёрный обод обеспечивает герметичность и эстетичный вид при сборке панелей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1. Степень защиты IP40 исключает попадание твёрдых частиц крупнее 1 мм, но не защищает от влаги - не применяйте в условиях повышенной влажности, брызг или мойки. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Две пары контактов (2 НЗ + 2 НО) обеспечивают гибкость в проектировании цепей управления
• Яркая красная кнопка легко распознаётся визуально - удобна для аварийных остановов
• Высокая форма кнопки снижает риск случайного нажатия
• Металлический корпус и прочные винтовые зажимы повышают долговечность
• Поддерживается совместимость с другими изделиями серии КЕ от КЭАЗ

Ограничения применения

• Не допускается использование в помещениях с высокой влажностью, где возможны брызги или конденсат - IP40 недостаточно
• Не подходит для коммутации силовых цепей выше 10 А
• Отсутствие фиксации кнопки делает её непригодной для функций “вкл./выкл.” с удержанием - только импульсное управление
• Не содержит индикационной лампы - для световой сигнализации нужен внешний источник

Примеры использования

• Аварийная остановка станка - красная кнопка в цепи питания двигателя
• Пуск и остановка конвейера - две кнопки (пуск - зелёная, стоп - красная) в одном блоке
• Управление клапаном в системе пневматики - комбинирование НЗ и НО контактов для логических схем
• Пульт управления насосной станцией - монтаж на щите с несколькими аналогичными кнопками

Практические советы

• При монтаже проверьте точный диаметр отверстия - 30,5 мм, меньшее отверстие не позволит установить кнопку
• Используйте кабели с жилами до 2,5 мм2 - большие сечения не войдут в винтовые зажимы
• Для длительной эксплуатации избегайте механических ударов по кнопке - она не рассчитана на частые импульсы свыше 1000 в час
• Если требуется индикация состояния, используйте отдельный индикатор рядом с кнопкой - сама кнопка не оснащена лампой
• При комплектации панелей сочетайте этот выключатель с другими изделиями серии КЕ - они совпадают по габаритам и способу крепления
