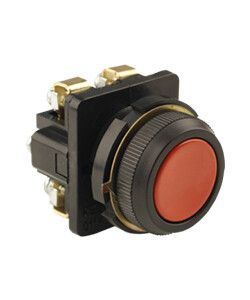

Выключатель кнопочный КЕ-011 У3 исп.2 1НО+1НЗ цилиндр 10А IP40 660В красн. Электротехник ET502423

Выключатель кнопочный КЕ-011 У3 исполнение 2 1НО+1НЗ цилиндр 10А IP40 660В красный - устройство для ручного управления электрическими цепями в системах автоматизации. Произведён бренда Электротехник, артикул et502423. Подходит для монтажа на панели управления станков, конвейеров и шкафов контроля.

Назначение и область применения

Выключатель кнопочный КЕ-011 У3 исполнение 2 1НО+1НЗ цилиндр 10А IP40 660В красный используется для включения и выключения управляющих цепей в промышленном оборудовании. Он работает с переменным током до 660 В и постоянным - до 440 В. Применяется в стационарных установках: пультах управления, щитах автоматики, панелях станков, конвейерных линиях и других системах, где требуется ручной запуск или остановка процессов.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузки до этого значения без перегрева.
• Напряжение: до 660 В AC / 440 В DC - совместим с большинством промышленных систем управления.
• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые логические схемы, например, “пуск-стоп”.
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды. Не предназначен для влажных сред или мойки.
• Тип толкателя: цилиндрический - классическая форма, легко нажимается пальцем.
• Фиксация кнопки: без фиксации - возвращается в исходное положение после отпускания.
• Диаметр отверстия: 30 мм - требует соответствующего монтажного проёма в панели.
• Цвет: красный - стандартный цвет для команд “останов”, “аварийный режим”.
• Климатическое исполнение: У2 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C.
• Материал переднего кольца: металл - обеспечивает прочность и долговечность.
• Нормативный документ: ГОСТ Р 50030.5.1-2003 - соответствие требованиям к аппаратам управления.

Совместимость и монтаж

Выключатель кнопочный КЕ-011 У3 исполнение 2 1НО+1НЗ цилиндр 10А IP40 660В красный монтируется на лицевую панель через винтовое крепление. Для установки необходимо просверлить отверстие диаметром 30 мм. Переднее металлическое кольцо плотно прилегает к поверхности панели, предотвращая люфт. Кабель подключается к контактам внутри корпуса - доступ осуществляется после снятия задней крышки. Совместим со стандартными проводами сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1-2003, который регламентирует безопасность электрооборудования управления. Конструкция исключает самопроизвольное включение - кнопка не фиксируется в нажатом состоянии, что снижает риск аварийного запуска оборудования. Металлическое переднее кольцо повышает механическую устойчивость, предотвращая деформацию при случайных ударах.

Преимущества

• Комбинация 1НО+1НЗ позволяет использовать один прибор для двух функций: например, запуск и остановка.
• Металлическая конструкция переднего кольца увеличивает срок службы и устойчивость к износу.
• Цилиндрическая форма кнопки обеспечивает комфортное управление даже в перчатках.
• Чёткая визуальная сигнализация благодаря ярко-красному цвету - сразу распознаётся как сигнал “останов”.

Ограничения применения

• Защита IP40 не предусматривает защиту от влаги - нельзя применять во влажных, сырых или моющихся зонах.
• Не имеет фиксации - не подходит для ситуаций, когда нужна длительная активация (например, для работы в режиме “держать”).
• Работает только в помещении - не предназначен для улицы, наружных щитов или агрессивных сред.
• Подходит только для цепей управления - не для силовых цепей выше 10 А.

Примеры использования

• Пульт управления станком: красная кнопка - аварийная остановка, рядом - зелёная кнопка пуска.
• Щит управления конвейером: одна кнопка включает линию, вторая - останавливает её.
• Шкаф автоматики: использование одного прибора для одновременного замыкания и размыкания цепей управления.

Практические советы

• При монтаже проверьте точность сверления - отверстие должно быть точно 30 мм, иначе кнопка не войдёт или будет болтаться.
• Не используйте этот выключатель там, где возможны брызги воды или высокая влажность - выбирайте модели с IP65/IP67.
• Для сложных схем управления можно сочетать несколько таких кнопочных постов - они стандартизированы и легко комбинируются.
• Проверяйте состояние контактов периодически - особенно при частых операциях включения/выключения.
• Красный цвет кнопки рекомендован именно для аварийных остановок - соблюдайте цветовую стандартизацию для безопасности персонала.
