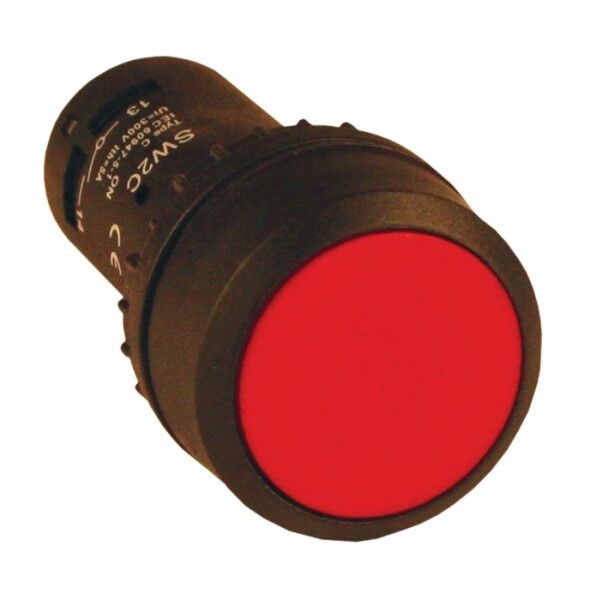

Кнопка нажимная SW2C-11 PROxima возвратная 1НО+1НЗ IP54 EKF sw2c-11s-r

Кнопка возвратная красная SW2C-11 без подсветки IP54 NO+NC от EKF - это надёжный коммутационный элемент для ручного управления оборудованием в промышленной автоматизации. Подходит для установки на панели управления, обеспечивает одновременную работу нормально замкнутого и нормально разомкнутого контактов.

Назначение и область применения

Кнопка SW2C-11 используется для ручного запуска, остановки или изменения режима работы оборудования. Применяется в системах управления: постах кнопочных, распределительных щитах, станциях управления электродвигателями, устройствах автозапуска резерва. Красный цвет указывает на функцию “останов” или “экстренное выключение”, что соответствует требованиям безопасности.

Технические характеристики

• Тип контактов: один нормально открытый (NO) и один нормально замкнутый (NC)
• Номинальное напряжение: до 660 В переменного тока (AC), до 400 В постоянного тока (DC)
• Номинальный ток: 7,5 А
• Частота: 50 Гц (совместима с сетями 50/60 Гц)
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Род тока: AC/DC - работает в цепях переменного и постоянного тока
• Материал корпуса: пластик
• Габариты: 22×22×13 мм
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным и холодным климатом
• Диапазон температур: от -10 C до +40 C
• Конструкция: плоская круглая кнопка с цилиндрическим толкателем
• Фиксация: возвратная - после нажатия возвращается в исходное положение самостоятельно
• Крепление: винтовое через отверстия в корпусе
• Нормативы: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003), ГОСТ 12.2.007.13-2000

Совместимость и монтаж

SW2C-11 монтируется на лицевую панель через отверстие диаметром 22 мм. Для установки используются два винта снизу корпуса. Совместима со стандартными панелями толщиной до 8 мм. Не требует специальных инструментов - достаточно отвёртки. Контакты доступны для подключения проводов сечением до 2,5 мм2. Наличие двух контактов (NO+NC) позволяет использовать её в схемах с блокировкой или сигнализацией состояния.

Безопасность и стандарты

Кнопка соответствует международному стандарту МЭК 60947-5-1 и российским нормам ГОСТ Р 50030.5.1-2005, которые регламентируют безопасность и надёжность аппаратов управления. Цвет красный и возвратный механизм соответствуют требованиям ГОСТ 12.2.007.13-2000 - обеспечивают интуитивную интерпретацию действия “останов”. Защита IP54 снижает риск отказа в условиях пыли и повышенной влажности.

Преимущества

• Две пары контактов (NO+NC) позволяют реализовать сложные логические схемы без дополнительных устройств
• Высокая механическая прочность корпуса из пластика
• Надёжная работа при колебаниях напряжения и частоты
• Интеграция в существующие системы благодаря совпадению габаритов с популярными аналогами
• Отсутствие подсветки снижает энергопотребление и увеличивает срок службы

Ограничения применения

• Не предназначена для установки вне помещений - IP54 не гарантирует защиту от прямого потока воды или длительного воздействия осадков
• Работает только в пределах температуры от -10 C до +40 C - не подходит для холодильных камер или жарких цехов без кондиционирования
• Не имеет фиксации - нельзя использовать как переключатель режима, требующий удержания в активном состоянии
• Подходит только для нагрузок до 7,5 А - не рекомендуется для управления мощными двигателями напрямую

Примеры использования

• Остановка станка на участке сборки - кнопка красного цвета в пульте управления
• Сигнализация аварийной ситуации в системе с двумя состояниями: “работает” (NC) и “останов” (NO)
• Управление пускателем в схеме с самоблокировкой - NC контакт используется для контроля состояния
• Контрольный пункт в распределительном шкафу для проверки работоспособности цепи

Практические советы

• При монтаже используйте герметичные прокладки, если панель находится в зоне возможного попадания влаги
• Проверьте посадочный диаметр отверстия - он должен точно соответствовать 22 мм, иначе возникнет люфт или повреждение корпуса
• Не затягивайте винты слишком сильно - это может треснуть пластиковую основу
• Для долговечности не допускайте частых ударных нагрузок - кнопка не предназначена для интенсивного многократного нажатия более 10 раз в минуту
• При использовании в цепях постоянного тока учтите, что максимальное напряжение - 400 В, а не 660 В
