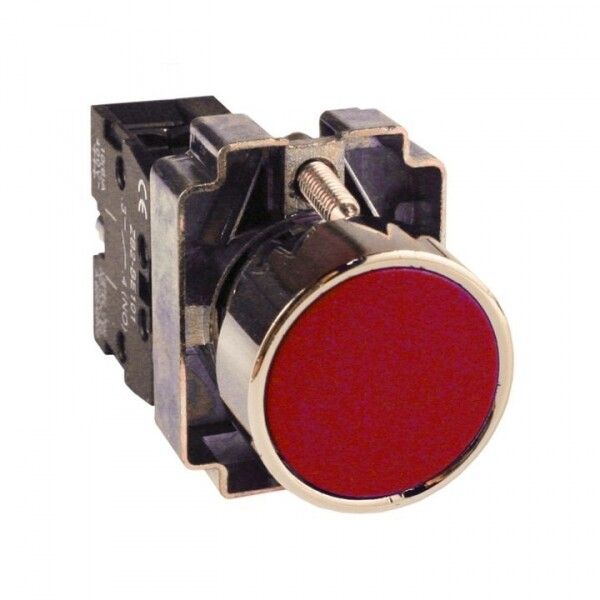

Кнопка BA41 красная NO EKF PROxima | xb2-ba41

Кнопка нажимная BA41 красная NO от EKF - устройство для ручного управления электрическими цепями, предназначенное для установки на панели оборудования. Артикул xb2-ba41 соответствует серии PROxima и используется там, где требуется надёжный однократный контакт без фиксации положения.

Назначение и область применения

Кнопка нажимная BA41 красная NO служит для включения электрических цепей через нормально разомкнутый (NO) контакт. Применяется в системах управления технологическим оборудованием: станках, конвейерах, пультах управления, вводно-распределительных устройствах и аппаратах автозапуска резерва. Красный цвет указывает на функцию запуска или активации согласно общепринятой цветовой сигнализации.

Технические характеристики

• Тип контакта: один нормально разомкнутый (НО) - замыкает цепь при нажатии, размыкает при отпускании
• Номинальный ток: 7,5 А - допустимая нагрузка при работе в цепях переменного тока
• Напряжение питания: до 230 В переменного тока (частота 50/60 Гц); совместима с цепями до 660 В по стандарту
• Диаметр отверстия для монтажа: 22 мм - требует соответствующего проёма в панели
• Степень защиты: IP40 - защищена от предметов более 1 мм, но не от воды и пыли
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Цвет кнопки: красный, переднее кольцо - хромированное
• Гарантия: 84 месяца

Совместимость и монтаж

Кнопка нажимная BA41 красная NO монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки необходимо просверлить отверстие точно по размеру, вставить корпус кнопки и закрепить её с помощью штатного крепления внутри панели. Подключение осуществляется через два винтовых зажима - вход и выход контакта. Передние кольцо обеспечивает герметичную посадку и эстетичный вид. Совместима с панелями из металла, пластика или композита толщиной до 6 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000 - регламентируют безопасность и эксплуатацию аппаратов управления. Соответствие гарантирует соответствие механической прочности, электрической изоляции и долговечности контактов.

Преимущества

• Высокая надёжность контактов благодаря качественным материалам и проверенной конструкции
• Чёткая тактильная реакция - легко определить момент срабатывания
• Хромированное кольцо повышает устойчивость к коррозии и улучшает внешний вид
• Длительная гарантия (7 лет) свидетельствует о стабильном качестве производства
• Поддержка стандартов позволяет использовать в промышленных объектах без дополнительных сертификаций

Ограничения применения

• Не подходит для сред с высокой запылённостью или влагой - степень защиты IP40 не предохраняет от брызг и пыли
• Не имеет фиксации - нельзя применять как переключатель режима (например, “включено/выключено”)
• Работает только с напряжением до 230 В в стандартной версии - для более высоких значений требуется проверка спецификации
• Не рассчитана на частые циклы включения (более 1000 раз в час) - возможен быстрый износ контактов

Примеры использования

• Запуск двигателя насоса на станции водоочистки
• Активация конвейера на пищевом производстве
• Включение светового индикатора на пульте управления
• Ручной запуск системы вентиляции в помещении
• Кнопка “Старт” в посте управления станком ЧПУ

Практические советы

• Перед монтажом проверьте глубину панели - корпус кнопки выступает назад, нужен свободный объём для крепления
• При подключении используйте жилы сечением 0,5–2,5 мм2 - большие провода могут не войти в зажим
• Не затягивайте винты слишком сильно - можно повредить изоляцию или пластиковую часть корпуса
• Для работы в условиях вибрации рекомендуется дополнительно закрепить провода хомутиками
• Если нужна фиксация положения - выбирайте модель с фиксацией, например, BA41 с пометкой “с фиксацией”
