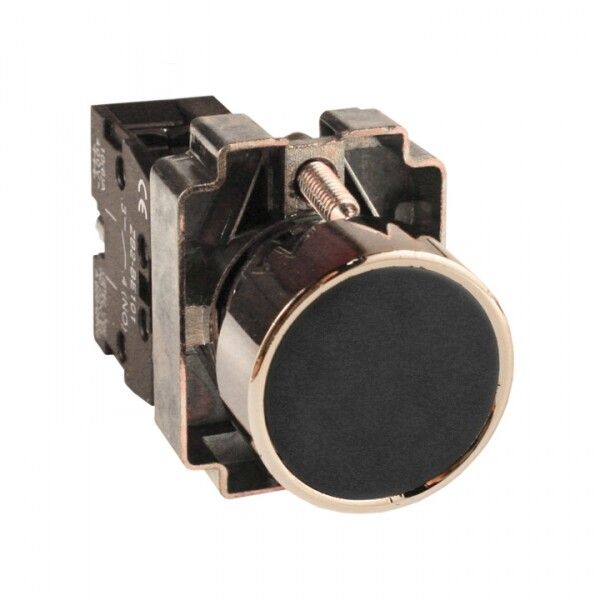

Кнопка нажимная BA21 PROxima 1НО 7.5А 230В IP54 EKF xb2-ba21

Кнопка BA21 черная нормально разомкнутая от EKF (артикул xb2-ba21) - это надёжный коммутационный аппарат для ручного управления электрическими цепями. Устройство используется там, где требуется простое и быстрое включение оборудования без самоблокировки.

Назначение и область применения

Кнопка BA21 черная нормально разомкнутая предназначена для временного замыкания электрической цепи при нажатии. После освобождения кнопки контакт возвращается в исходное состояние - разомкнутое. Применяется в системах управления: посты кнопочные, станции управления приводами, вводно-распределительные устройства, системы автозапуска резерва. Подходит для работы с нагрузками до 7,5 А в сетях переменного тока 230 В и частотой 50–60 Гц.

Технические характеристики

• Напряжение питания: 230 В (переменный ток)
• Номинальный ток: 7,5 А
• Тип контакта: один нормально разомкнутый (НО)
• Тип толкателя: цилиндрический, плоский
• Фиксация: без фиксации - возвращается в исходное положение после отпускания
• Степень защиты: IP40 - защищает от предметов больше 1 мм, но не от воды
• Диаметр отверстия для установки: 22 мм
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Цвет: корпус - чёрный, переднее кольцо - хромированное
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Кнопка BA21 черная нормально разомкнутая монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки потребуется стандартный крепёж, входящий в комплект. Переднее хромированное кольцо обеспечивает плотную посадку и эстетичный вид. Кабели подключаются к винтовым клеммам - рекомендуется использовать наконечники для многожильных проводов. Совместима с панелями из металла, пластика или композита толщиной до 5 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1-2003) и ГОСТ 12.2.007.13-2000. Это гарантирует соответствие нормам безопасности для электрооборудования в промышленной среде. Сертификация подтверждает устойчивость к механическим воздействиям и долговечность контактов при частых срабатываниях.

Преимущества

• Простая и проверенная конструкция - минимум деталей, высокая надёжность
• Хромированное переднее кольцо повышает контрастность и улучшает визуальное восприятие
• Высокая степень механической прочности корпуса
• Длительный гарантийный срок - 7 лет
• Совместима с большинством стандартных панелей управления

Ограничения применения

• Не предназначен для работы во влажных помещениях или на улице - IP40 не защищает от брызг и пыли в значительном количестве
• Не имеет фиксации - нельзя использовать как переключатель режима (например, “вкл./выкл.”); только для импульсного управления
• Работает только с током до 7,5 А - не подходит для мощных двигателей без промежуточного реле
• Не рассчитана на работу при напряжении выше 230 В переменного тока - для более высоких значений требуются специальные модели

Примеры использования

• Запуск насоса на станции водоочистки
• Включение конвейера на сборочной линии
• Сигнализация аварийной остановки на участке производства
• Ручной запуск вентилятора в распределительном щите

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм - меньший диаметр затруднит установку, больший - вызовет люфт
• Для длительной службы используйте провода сечением не менее 1,5 мм2 - это снижает нагрев при максимальном токе
• Если кнопка будет использоваться в условиях вибраций, закрепите её дополнительно клеем или хомутом внутри панели
• Не применять в местах с возможностью попадания жидкости - даже капли могут вызвать коррозию контактов
• Проверьте совместимость с вашим контроллером: кнопка выдаёт только сигнал, не управляет нагрузкой напрямую
