Выключатель кнопочный ВК30-10-11130-54 У2 кр 1з+1ргриб без фиксации IP54 10А 660В - ET053190 Электротехник

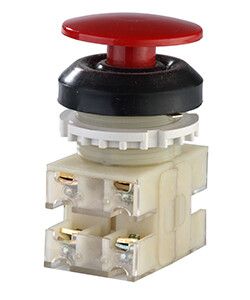

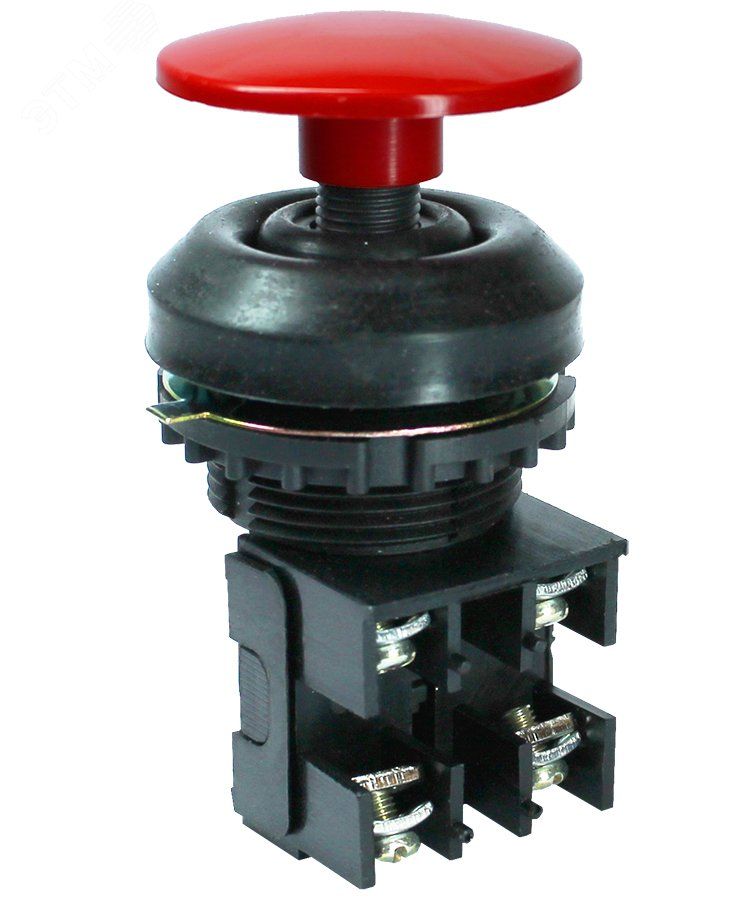

Выключатель кнопочный Электротехник et053190 — однокнопочное устройство с грибовидным толкателем, предназначенное для ручного управления оборудованием в условиях повышенной запыленности и влажности. Красный цвет и отсутствие фиксации позволяют быстро остановить процесс в аварийной ситуации.

Назначение и область применения

Выключатель кнопочный Электротехник et053190 используется для включения и выключения электрооборудования вручную. Подходит для экстренного отключения — например, при аварии на станках, конвейерах, насосах или других промышленных системах. Благодаря высокой степени защиты IP54 и климатическому исполнению У2, его можно устанавливать в помещениях с повышенной влажностью, пылью или температурными колебаниями — в цехах, на складах, в логистических комплексах.

Технические характеристики

• Номинальный ток: 10 А — способен коммутировать нагрузки до 10 ампер;
• Номинальное напряжение: 660 В — рассчитан на работу в сетях переменного тока до 660 вольт;
• Контакты: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) — позволяет управлять двумя цепями одновременно;
• Фиксация кнопки: отсутствует — после нажатия кнопка автоматически возвращается в исходное положение;
• Степень защиты: IP54 — защищён от пыли (не полностью, но достаточно для большинства производственных условий) и брызг воды со всех сторон;
• Тип толкателя: грибовидный — удобен для быстрого нажатия даже в перчатках;
• Цвет: красный с черным передним кольцом — стандартизированный цвет для аварийных остановок;
• Габариты: 41×63 мм, диаметр отверстия: 31 мм — требует соответствующего монтажного проёма;
• Материал корпуса: пластик с лакированным покрытием — устойчив к механическим воздействиям и легок в уборке;
• Климатическое исполнение: У2 — работает при температуре от −10°C до +40°C и относительной влажности до 80%;
• Нормативный документ: ТУ 3428-005-59826184-2006 — сертифицирован по российскому техническому регламенту.

Совместимость и монтаж

Выключатель кнопочный Электротехник et053190 монтируется на лицевую панель через круглое отверстие диаметром 31 мм. Для установки требуется предварительно просверлить отверстие нужного размера. Корпус имеет фланец с зажимами, которые надёжно фиксируют устройство с тыльной стороны панели. Переднее кольцо обеспечивает герметичность и эстетичный вид. Совместим с проводами сечением до 2,5 мм². Не требует специальных инструментов — монтаж выполняется обычными плоскогубцами и отвёрткой.

Безопасность и стандарты

Выключатель кнопочный соответствует требованиям ТУ 3428-005-59826184-2006. Цветовая маркировка (красный) соответствует ГОСТ Р МЭК 60204-1 — указывает на функцию аварийной остановки. Защита IP54 снижает риск поражения током из-за попадания пыли или влаги внутрь устройства. Напряжение 660 В и ток 10 А обеспечивают безопасную работу в промышленных сетях, но не предназначены для подключения к высоковольтным линиям выше 660 В.

Преимущества

• Автоматический возврат кнопки — исключает случайное сохранение состояния “вкл”;
• Грибовидная форма — легко нажимается даже в экстренной ситуации, в перчатках или при ограниченном доступе;
• Чёткая визуальная сигнализация — красный цвет с чёрным контуром сразу привлекает внимание;
• Устойчивость к пыли и брызгам — продлевает срок службы в сложных условиях;
• Однокнопочное исполнение — минимализм, который снижает вероятность ошибки оператора.

Ограничения применения

• Не предназначен для постоянного включения/выключения — не имеет фиксации, поэтому не подходит для режимов работы, где требуется удержание в одном состоянии;
• Не взрывозащищён — нельзя использовать во взрывоопасных средах (Zone 1–2);
• Работает только в пределах температуры от −10°C до +40°C — при более низких температурах возможна потеря эластичности материала;
• IP54 не гарантирует защиту от струй воды или погружения — не применяется на открытых площадках без дополнительного кожуха;
• Не совместим с частотными преобразователями или импульсными нагрузками свыше 10 А — может произойти подгорание контактов.

Примеры использования

• Аварийная остановка станка ЧПУ на металлообрабатывающем участке;
• Отключение конвейера на пищевом производстве при заклинивании;
• Кнопка “стоп” на пульте управления насосной станцией;
• Запуск/остановка вентилятора в помещении с высокой влажностью (например, мойка авто);
• Управление освещением в цеху с жесткими условиями эксплуатации.

Практические советы

• Перед монтажом проверьте диаметр отверстия — он должен точно соответствовать 31 мм; слишком маленькое отверстие повредит корпус, слишком большое — вызовет люфт;
• Подключайте контакты строго согласно схеме: 1з — замкнутые, 1р — разомкнутые; перепутать можно только при невнимательности;
• Не используйте этот выключатель как основной рубильник — он не рассчитан на частые циклы включения под нагрузкой больше 5 раз в минуту;
• Проверяйте состояние контактов каждые 6 месяцев при активном использовании — при появлении нагара или окисления замените устройство;
• При необходимости защиты от внешних факторов (вода, химикаты) установите выключатель внутри корпуса с классом защиты IP65 или выше.
