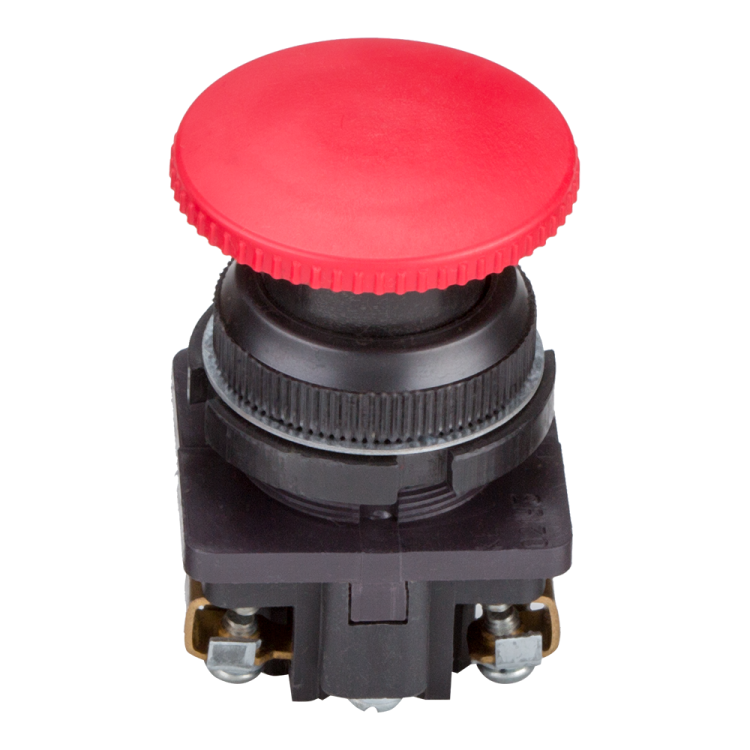

Выключатель кнопочный КЕ 191-У2-исп.2 красный, грибовидный КЭАЗ (Курский электроаппаратный завод) 222896

Выключатель кнопочный КЕ 191 У2 исполнение 2 красный от КЭАЗ - это надёжный устройство подачи команд с грибовидной кнопкой и фиксацией, предназначенное для управления электрическими цепями в промышленном оборудовании. Артикул 222896 соответствует серийному решению КЕ, применяемому в условиях повышенной запылённости и вибраций.

Назначение и область применения

Выключатель кнопочный КЕ 191 У2 исполнение 2 красный используется для ручного включения и выключения цепей управления. Подходит для работы с переменным напряжением до 60 В (50–60 Гц) и постоянным - до 440 В. Применяется в системах автоматизации: на станках, конвейерах, кузнечно-прессовом оборудовании, в химически агрессивных средах. Красный цвет кнопки сигнализирует аварийную остановку или экстренное отключение.

Технические характеристики

• Напряжение: до 690 В (максимальная допустимая величина, но рабочее - до 60 В AC / 440 В DC для цепей управления)
• Тип толкателя: грибовидный - удобен для быстрого нажатия даже в перчатках
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - позволяет реализовать базовые логические функции
• Фиксация: с фиксацией - кнопка остаётся в нажатом положении до вторичного нажатия
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды из любого направления
• Подключение: винтовые зажимы - совместим с проводами до 2,5 мм2
• Габариты: 31×56×30,5 мм - компактный размер для плотной установки на панелях
• Цвет кнопки: красный; цвет переднего кольца: чёрное пластиковое кольцо - повышает контрастность и визуальную узнаваемость
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C, в помещениях с умеренной влажностью

Совместимость и монтаж

Выключатель КЕ 191 У2 исполнение 2 красный монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Переднее черное кольцо обеспечивает плотное прилегание и эстетичный вид. Для установки требуется только отвертка - винтовое подключение не требует специальных инструментов. Совместим с панелями из стали, алюминия, пластика. Не рекомендуется использовать в местах с механическими ударными нагрузками выше 0,5g.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3428-002-65642577-2008. Соответствует требованиям безопасности для оборудования класса II. Не содержит свинца и других опасных веществ согласно RoHS. Сертифицирован для применения в промышленных системах контроля и управления.

Преимущества

• Грибовидная форма кнопки снижает риск случайного срабатывания и легко доступна при работе в перчатках
• Фиксированное положение предотвращает самопроизвольное отпускание - важно для аварийных остановок
• IP54 обеспечивает долговечность в пыльных и влажных цехах
• Красный цвет и чёрное кольцо обеспечивают высокую заметность - соответствие стандартам безопасного дизайна
• Винтовое подключение надёжно и не требует пайки или быстросъёмных разъёмов

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для цепей управления (до 60 В AC / 440 В DC)
• IP54 не гарантирует защиту от прямого струйного водяного воздействия или длительного погружения
• Работает только в закрытых помещениях с умеренным климатом - не для улицы или открытых площадок
• Не имеет встроенной индикации - лампа не предусмотрена, внешняя световая сигнализация должна быть организована отдельно

Примеры использования

• Аварийная остановка станка ЧПУ - кнопка красного цвета расположена на пульте оператора
• Запуск конвейера после проверки безопасности - сочетается с зелёной кнопкой пуска
• Контрольный выключатель на кузнечном прессе - фиксация исключает случайное освобождение
• Система управления в химическом реакторе - IP54 защищает от паров и капель жидкости

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 22 мм, иначе кольцо не будет плотно сидеть
• При подключении используйте жилы сечением 0,5–2,5 мм2 - более толстые провода не войдут в зажим
• Не затягивайте винты слишком сильно - можно повредить контактные планки
• Для многократного использования в вибрационных средах периодически проверяйте надёжность крепления и состояние контактов
• Если нужна индикация состояния - подключите внешний индикатор параллельно одному из контактов
