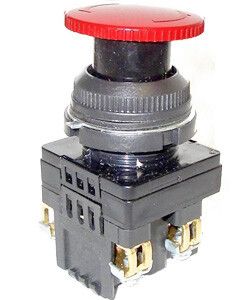

Выключатель кнопочный КЕ-201 У2 исп.2 1НО+1НЗ гриб с фиксацией 10А IP54 660В красн. Электротехник ET561481

Выключатель кнопочный КЕ-201 У2 исп.2, 1з+1р или 1НО+1НЗ, гриб с фиксацией, IP54, 10А, 660В, красный от бренда Электротехник предназначен для ручного управления электрическими цепями в системах автоматизации. Его прочная конструкция и защита IP54 делают его подходящим для использования на производстве, особенно там, где есть пыль, влага или риск случайного срабатывания.

Назначение и область применения

Выключатель кнопочный КЕ-201 У2 исп.2 используется для включения и выключения цепей управления в оборудовании с переменным током до 660 В и постоянным - до 440 В. Применяется в пультах, щитах управления, постах оператора и других устройствах, требующих надёжной ручной команды. Подходит для станков, конвейеров, насосных станций и другого промышленного оборудования.

Технические характеристики

• Номинальное напряжение: до 660 В AC / 440 В DC
• Номинальный ток: 10 А
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Фиксация: механическая - после нажатия остаётся в нажатом положении, требуется поворот для освобождения
• Тип толкателя: грибовидный - обеспечивает удобное нажатие даже в перчатках
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Монтаж: на лицевую панель через круглое отверстие диаметром 30 мм
• Цвет: красный - соответствует стандарту безопасности для аварийных остановок

Совместимость и монтаж

Выключатель КЕ-201 У2 исп.2 устанавливается в панели с предварительно просверленным отверстием диаметром 30 мм. Для монтажа необходимо продеть контактные провода через заднюю часть корпуса и затянуть зажимную гайку. Монтаж допускается только на вертикальных или горизонтальных плоских поверхностях. Не рекомендуется использовать в условиях сильной вибрации без дополнительной фиксации. Совместим с любыми стандартными кабелями сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 12.2.007.0. Цвет красный выбран в соответствии с правилами безопасности для функции “останов” - сигнал немедленного отключения. Механическая фиксация исключает самопроизвольное возвращение в исходное состояние, что снижает риск неконтролируемого запуска оборудования.

Преимущества

• Устойчивость к пыли и влаге - работает в условиях цехов, на открытом воздухе под навесом, в помещениях с повышенной влажностью
• Фиксированное положение - предотвращает случайное отключение при ударах или вибрации
• Простой монтаж - не требует специального инструмента, легко заменяется
• Чёткий тактильный отклик - пользователь чувствует момент срабатывания

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - нельзя использовать для прямого управления двигателями мощнее 5–7 кВт
• IP54 не гарантирует герметичность - не подходит для погружения в воду или мойки под высоким давлением
• Работает только в температурном диапазоне, указанном производителем (обычно –25C…+40C); при более низких температурах возможна потеря эластичности материала толкателя
• Не имеет световой индикации - не подходит для ситуаций, где нужна визуальная сигнализация состояния

Примеры использования

• Кнопка аварийной остановки на металлообрабатывающем станке
• Управление пуском/остановом конвейера в пищевой промышленности
• Пульт управления насосной станцией в канализационном узле
• Командный пункт на участке с высоким уровнем пыли - например, в цехе по производству цемента

Практические советы

• Перед установкой проверьте диаметр отверстия - он должен точно соответствовать 30 мм; меньшее отверстие не позволит вставить выключатель, большее - вызовет люфт и риск повреждения
• При подключении используйте цветовую маркировку: красный провод - к контакту НО, чёрный - к НЗ, чтобы избежать путаницы в схеме
• При необходимости замены - отключите питание, открутите гайку сзади и аккуратно выньте устройство; не дергайте за провода
• Для длительной эксплуатации в агрессивной среде периодически протирайте поверхность толкателя сухой тряпкой - накопление грязи может затруднить возврат в исходное положение
• Выключатель КЕ-201 У2 исп.2 совместим с другими изделиями серии КЕ - можно собирать модульные панели с одинаковым дизайном и типом крепления
