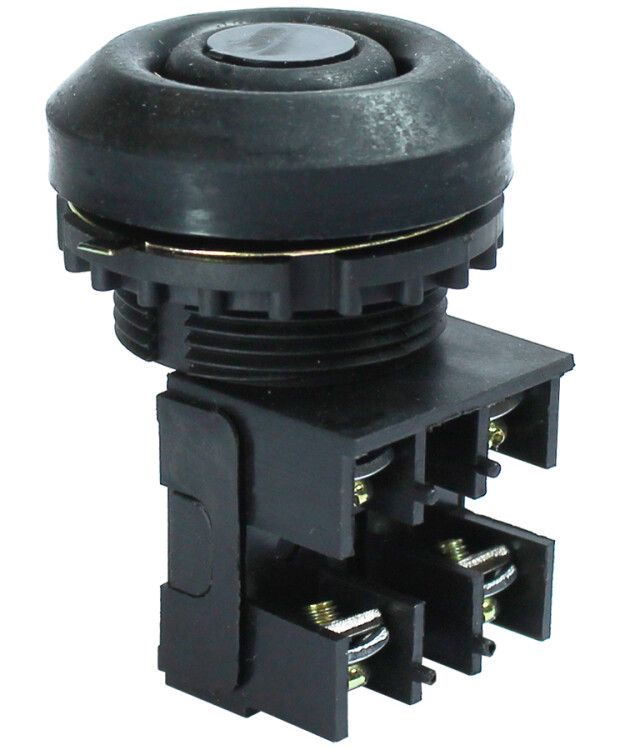

Выключатель кнопочный ВК30-10-11110-54У2 черный 1з+1рцилиндр IP54 10А 660В - ET052701 Электротехник

Выключатель кнопочный ВК30-10-11110-54 У2, черный, 1з+1р, цилиндр, IP54, 10А, 660В - надёжное устройство для управления электрическими цепями в условиях повышенной запылённости и влажности. Произведён бренда Электротехник, соответствует требованиям ТУ 3428-005-59826184-2006. Подходит для монтажа на панели оборудования, где требуется однократное включение/выключение.

Назначение и область применения

Выключатель кнопочный ВК30-10-11110-54 У2 предназначен для ручного управления электрическими цепями постоянного и переменного тока. Используется там, где нужна простая, но надёжная коммутация: пуск, остановка, аварийное отключение. Применяется в промышленном оборудовании - станках, конвейерах, насосных станциях, системах автоматизации. Благодаря защите IP54, выдерживает пыль и брызги воды, что делает его подходящим для цехов, складов, уличных щитов.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер без перегрева
• Номинальное напряжение: 660 В - работает в сетях до 660 вольт переменного или постоянного тока
• Контакты: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р) - позволяет реализовать функции включения и отключения в одной кнопке
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Тип толкателя: цилиндрический - удобен для нажатия пальцем или механического воздействия, не требует точного направления
• Исполнение: однокнопочное, одна клавиша - простой интерфейс, минимум элементов
• Материал корпуса: пластик - легкий, устойчив к химическим воздействиям, не проводит ток
• Цвет: чёрный - маскирует загрязнения, подходит для промышленного дизайна
• Габариты: 41×63×0 мм - плоская форма, легко встраивается в панели
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C, в умеренном климате с высокой влажностью
• Способ монтажа: на лицевую панель - фиксируется через отверстие, не требует внутренней сборки
• Покрытие поверхности: лакированное - предотвращает царапины, облегчает очистку
• Конструкция линзы: круглая - равномерно распределяет свет, если используется с индикацией

Совместимость и монтаж

Выключатель ВК30-10-11110-54 У2 монтируется в панель через круглое отверстие диаметром 41 мм. Для установки потребуется только отвертка и крепёжные гайки, входящие в комплект. Клеммы предназначены для подключения медных проводов сечением до 2,5 мм2. Направление подвода проводов - снизу или сбоку, в зависимости от расположения шкафа. Обратите внимание: выключатель не имеет встроенной индикации - если нужен светодиод, используйте внешний модуль. Совместим с большинством стандартных панелей из стали, алюминия и пластика.

Безопасность и стандарты

Выключатель соответствует техническим условиям ТУ 3428-005-59826184-2006. Соответствует требованиям ГОСТ Р МЭК 60947-5-1 для кнопочных аппаратов. Защита IP54 обеспечивает безопасную работу в средах с пылью и влагой. Не рекомендуется использовать в взрывоопасных зонах - отсутствует взрывозащита. Конструкция не предусматривает самоблокировку - после отпускания кнопка возвращается в исходное положение (невозвратный тип).

Преимущества

• Простая и проверенная конструкция - долгий срок службы при правильной эксплуатации
• Работает в широком диапазоне температур - подходит для холодных и влажных помещений
• Наличие двух типов контактов (1з+1р) - позволяет собирать схемы с возможностью включения и отключения одним устройством
• Цилиндрический толкатель - устойчив к случайным ударам и неверному нажатию
• Лакированная поверхность - снижает риск коррозии и облегчает обслуживание

Ограничения применения

• Не предназначен для частых операций более 60 раз в минуту - может перегреться или износить механизм
• Не подходит для взрывоопасных зон (Zone 1–2) - отсутствует взрывозащита
• Не имеет встроенного освещения - если нужна индикация состояния, требуется внешнее решение
• Не является импульсным или удерживающим - всегда возвращает в исходное состояние
• Не допускается погружение в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью

Примеры использования

• Пуск и остановка двигателя на станке ЧПУ
• Аварийная остановка конвейера на пищевом производстве
• Включение вентилятора в щитовой комнате
• Кнопка экстренного отключения на контрольном пульте
• Управление освещением в цеху с высокой запылённостью

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно совпадать с 41 мм
• Подключайте провода плотно, без оголённых жил - особенно важно при работе с 660 В
• Не затягивайте крепёж слишком сильно - можно повредить пластиковый корпус
• При использовании в сырых помещениях регулярно протирайте поверхность - даже лакировка не спасёт от накопления грязи
• Если нужна индикация, выбирайте модели с лампочкой или подключите отдельный LED-индикатор параллельно контактам
• Запасной выключатель ВК30-10-11110-54 У2 стоит иметь на складе - это распространённая модель, часто заменяемая при выходе из строя
