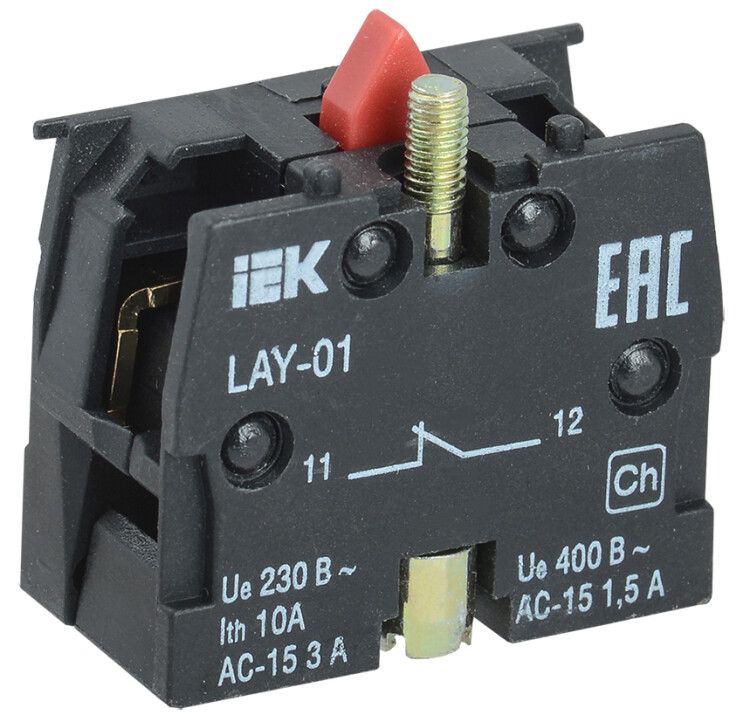

Контактный блок LAY5 KARAT 1NC 220В 7.5А IP33 IEK (ИЭК) BDK11

Блок контактный 1р для серии LAY5 от IEK (артикул bdk11) - это дополнительный модуль для расширения функционала устройств управления, позволяющий добавить один нормально замкнутый контакт в цепь. Подходит для установки на монтажную плату в устройствах серии LAY5.

Назначение и область применения

Блок контактный 1р для серии LAY5 предназначен для добавления одного дополнительного контакта в системы автоматизации, где требуется увеличить количество коммутируемых цепей без замены основного аппарата. Он используется совместно с кнопками, переключателями и другими элементами серии LAY5 для реализации сложной логики управления. Применяется в панелях управления станков, конвейеров, систем вентиляции и другом промышленном оборудовании.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного тока до этого значения;
• Номинальный ток: 7,5 А - допустимая нагрузка через контакт без перегрева и износа;
• Количество контактов: 1 нормально замкнутый (НЗ) - контакт закрыт при отсутствии воздействия, открывается при срабатывании;
• Степень защиты: IP33 - защищён от попадания твердых частиц больше 2,5 мм и от брызг воды под углом до 60°;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, включая температурные колебания и повышенную влажность;
• Материал корпуса: пластик - устойчив к химическим воздействиям и механическим повреждениям в условиях производства;
• Цвет: красный - визуальное отличие от других элементов, удобство идентификации;
• Форма: прямоугольник - стандартизированная геометрия для плотной установки на плату;
• Способ монтажа: монтажная плата - фиксируется пайкой или разъёмом на печатной плате, не требует крепления на DIN-рейку;
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствует требованиям к аппаратам управления низковольтными цепями.

Совместимость и монтаж

Блок контактный 1р для серии LAY5 совместим исключительно с компонентами серии LAY5 от IEK. Монтируется на печатную плату - необходимо соблюдать расположение выводов и шаг между контактами. Для надёжной работы рекомендуется использовать паяльник с регулируемой температурой и избегать длительного нагрева выводов. Не предназначена для установки на DIN-рейку или в корпуса с винтовыми зажимами.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.5.1, что гарантирует соответствие требованиям безопасности для электрооборудования в промышленных системах управления. Степень защиты IP33 позволяет применять его в закрытых щитах с возможностью попадания влаги, но не во влажных или открытых средах. Не предназначен для взрывоопасных зон.

Преимущества

• Увеличивает функциональность существующих устройств серии LAY5 без замены всего модуля;
• Компактный размер и прямоугольная форма обеспечивают плотную укладку на плате;
• Красный цвет упрощает визуальный контроль и диагностику;
• Высокая надёжность контакта при токе до 7,5 А и напряжении 230 В;
• Работает в широком диапазоне температур, характерных для промышленных помещений.

Ограничения применения

• Не применяется вне серии LAY5 - несовместим с аналогами других производителей;
• IP33 недостаточно для открытых площадок, душевых, сырых цехов - требует установки внутри герметичных шкафов;
• Не предназначен для частых операций более 1000 раз/час - высокая частота срабатывания снижает срок службы;
• Только монтаж на плату - нельзя использовать как самостоятельный выключатель или кнопку;
• Не имеет индикации состояния - невозможно определить положение контакта визуально.

Примеры использования

• Добавление сигнализации остановки станка в цепь управления;
• Подключение аварийного отключения через НЗ-контакт в системе конвейера;
• Создание интерlocks (блокировок) между двумя механизмами в одном контроллерном шкафе;
• Реализация логики “ждущего режима” в системах вентиляции с использованием нормально замкнутого контакта.

Практические советы

• Перед монтажом проверьте соответствие шага выводов блока bdk11 и платы - несоответствие вызывает плохой контакт или деформацию;
• При сборке используйте паяльник мощностью не выше 40 Вт и время пайки не более 3 секунд на каждый вывод;
• Учитывайте, что этот блок - только дополнение; он не заменяет основной контактный элемент в кнопках LAY5;
• Для долговечности не подключайте импульсные нагрузки с высокими пиковыми токами - они быстрее изнашивают контакт;
• При ремонте заменяйте только оригинальные блоки IEK - сторонние аналоги могут иметь другие габариты или параметры.
