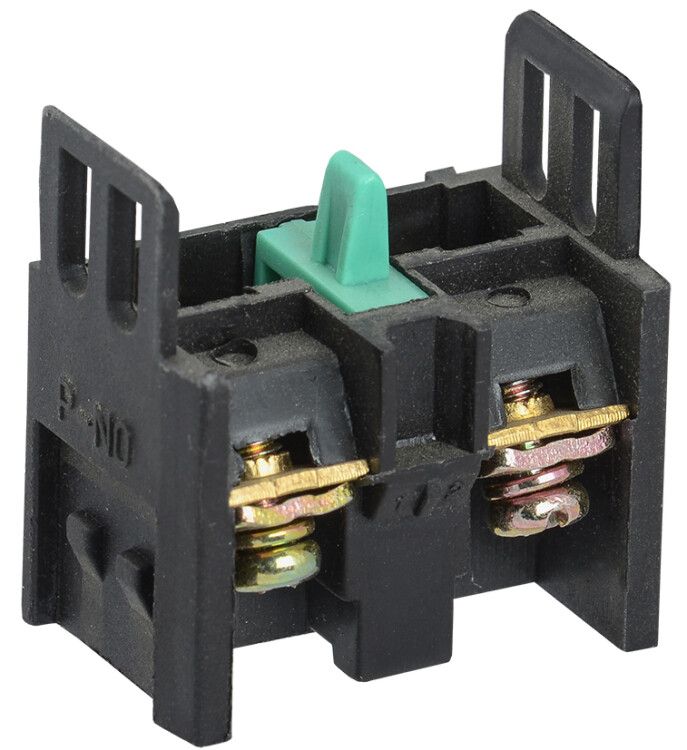

Контакт дополнительный для светосигнал. арм. 1H0 KARAT IEK BDK20

Контакт дополнительный для светосигнальной арматуры 1НО от IEK (ИЭК), артикул bdk20 - это модульный элемент, предназначенный для расширения функционала светосигнального оборудования за счет добавления одного замыкающего контакта. Подходит для установки на платы управления в системах автоматизации.

Назначение и область применения

Контакт дополнительный для светосигнальной арматуры 1НО используется для передачи сигнала о состоянии основного устройства - например, когда включён или выключен световой сигнал, кнопка или индикатор. Он позволяет подключить внешние цепи: контрольные лампы, реле, PLC, системы учёта или аварийную сигнализацию. Применяется в паре с кнопочными постами, светозвуковыми оповещателями и другими устройствами светосигнальной арматуры.

Технические характеристики

• Тип контакта: одно нормально замкнутый (1 НО)
• Номинальное напряжение: 230 В
• Коммутируемый ток: до 10 А
• Тип тока: переменный и постоянный (AC/DC)
• Способ монтажа: на монтажную плату (сквозное крепление)
• Подключение: винтовые зажимы
• Степень защиты: IP33 - против капель воды и твердых частиц больше 2,5 мм
• Материал корпуса: термостойкий пластик
• Цвет: черный
• Форма: прямоугольный блок
• Климатическое исполнение: УХЛ4 - для работы в помещениях с умеренным и холодным климатом, допускаются колебания температур и повышенная влажность
• Соответствие стандарту: ГОСТ Р 50030.5.1

Совместимость и монтаж

Контакт дополнительный для светосигнальной арматуры 1НО совместим с большинством стандартных светосигнальных устройств IEK, имеющими соответствующую посадочную площадку. Монтируется на печатную плату через отверстия - фиксируется с помощью выводов, которые проходят сквозь плату и закрепляются гайками или просто запаиваются. Для надёжного соединения используйте провода сечением до 2,5 мм2. Перед установкой проверьте соответствие размеров посадочных мест на вашей плате - типоразмер ближе всего к стандартному для блоков типа КД.

Безопасность и стандарты

Контакт дополнительный для светосигнальной арматуры 1НО сертифицирован согласно ГОСТ Р 50030.5.1, что гарантирует соответствие требованиям безопасности для электрооборудования в системах управления. Класс изоляции и теплостойкость материала обеспечивают безопасную работу при нагрузках до 10 А и напряжении 230 В. IP33 предотвращает попадание крупных капель воды и сторонних предметов, однако не предназначен для открытого монтажа в условиях прямого воздействия осадков или пылевых сред.

Преимущества

• Простая замена и быстрая интеграция в существующие схемы
• Работает как с переменным, так и с постоянным током - универсальность для различных систем
• Высокая долговечность благодаря качественному пластиковому корпусу и медным контактам
• Не требует дополнительного питания - работает как пассивный коммутационный элемент

Ограничения применения

• Не следует использовать в условиях высоких уровней пыли, агрессивных химических сред или прямого потока воды - степень защиты IP33 недостаточна
• Запрещено применять для коммутации токов выше 10 А - возможен перегрев и выход из строя
• Не рассчитан на частые операции более 1000 раз в час - длительная работа при высокой частоте включения снижает срок службы
• Только для внутреннего монтажа внутри щитов или корпусов; не предназначен для наружной установки

Примеры использования

• Добавление сигнала “работа” к кнопке старта станка - чтобы включилась лампа на удалённом пульте
• Передача состояния включения светового указателя в контроллер PLC
• Автоматическая блокировка другого механизма при активации светового сигнала
• Связь между несколькими светосигнальными элементами в одной цепи

Практические советы

• Проверяйте полярность при использовании с DC - хотя контакт не чувствителен к направлению тока, сама система может зависеть от этого
• При сборке платы не затягивайте винты слишком сильно - можно повредить резьбу в пластике
• Для многократного обслуживания рекомендовано использовать провода с наконечниками - они лучше фиксируются в винтовых зажимах
• Артикул bdk20 часто применяется в комплектах IEK, поэтому он легко заменяем - сверьтесь с каталогом при ремонте
• Если нужен второй контакт - выбирайте модель с двумя НО, а не пытайтесь удвоить этот - конструктивно невозможно
