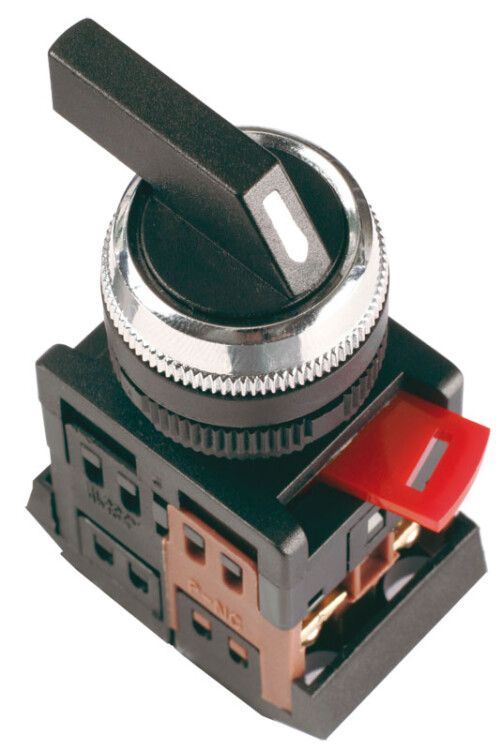

Переключатель ALCLR-22 с фиксацией 3 позиции I-O-II черная длинная ручка - BSW10-ALCLR-3-K02 IEK

Переключатель на 3 положения с фиксацией I-O-II черный 1з+1р длинная ручка от GENERICA - это надёжное встраиваемое устройство для ручного управления электрическими цепями в щитах и панелях. Артикул bsw10-alclr-3-k02 обеспечивает коммутацию с фиксацией в трёх позициях: включение, выключение, второе включение. Подходит для работы с нагрузкой до 7,5 А и напряжением до 660 В переменного или 400 В постоянного тока.

Назначение и область применения

Переключатель на 3 положения с фиксацией I-O-II черный 1з+1р длинная ручка используется для ручного управления оборудованием через контакторы, реле и магнитные пускатели. Применяется в системах автоматизации, где требуется чёткая последовательность включения-выключения: станки, конвейеры, системы освещения, насосы, нагреватели. Устройство особенно удобно там, где важна визуальная и механическая фиксация положения - чтобы исключить случайное переключение.

Технические характеристики

• Тип: кулачковый переключатель с фиксацией
• Количество положений: 3 (I - включено, O - выключено, II - включено)
• Наличие нейтрального положения: да (позиция O)
• Номинальный ток: 7,5 А
• Максимальное рабочее напряжение: 660 В AC / 400 В DC
• Род тока: переменный и постоянный (AC/DC)
• Количество полюсов: 1
• Количество контактов: 1 (замыкающий - 1з, черный цвет)
• Количество переключающих контактов: 0 (нет размыкающего контакта в этом модуле)
• Сечение кабеля: до 2,5 мм2
• Диаметр отверстия для монтажа: 22 мм
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Цвет корпуса: чёрный
• Тип элемента управления: поворотная рукоятка с длинной ручкой
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ГОСТ 30011.5.1

Совместимость и монтаж

Переключатель на 3 положения с фиксацией I-O-II черный 1з+1р длинная ручка - встраиваемое устройство, рассчитанное на установку в монтажную плату или стенку распределительного щита. Для монтажа необходимо просверлить отверстие диаметром 22 мм. После вставки переключатель фиксируется гайкой с тыльной стороны. Монтаж возможен в шкафах класса защиты IP54 и выше - сам переключатель имеет IP40, поэтому не предназначен для открытых или влажных зон. Устройство совместимо со всеми типами стандартных контактных модулей GENERICA и IEK, имеющими аналогичный крепёж.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 30011.5.1, что гарантирует соответствие нормам безопасности для электрооборудования в России. Конструкция предотвращает случайное включение благодаря механической фиксации каждого положения. Напряжение до 660 В позволяет использовать устройство в промышленных сетях, однако не рекомендуется применять в высоковольтных цепях свыше указанных значений. Климатическое исполнение УХЛ4 допускает работу при температуре от −25C до +40C и относительной влажности до 98% при отсутствии конденсации.

Преимущества

• Механическая фиксация всех трёх положений - исключает самопроизвольное переключение
• Длинная ручка обеспечивает удобное управление даже при использовании перчаток
• Чёрный цвет и чёткая маркировка I-O-II улучшают визуальное восприятие в щите
• Высокий срок службы - 10 лет при регулярном использовании
• Совместимость с популярными сериями GENERICA и IEK - легко заменить при необходимости
• Простая замена контактного модуля - можно менять только головку, не трогая провода

Ограничения применения

• Не предназначен для установки во влажных помещениях или на улице - степень защиты IP40 не защищает от брызг и пыли в больших количествах
• Нельзя использовать в цепях с током более 7,5 А - риск оплавления контактов
• Запрещён монтаж в местах с сильными вибрациями без дополнительной фиксации
• Не поддерживает размыкающие контакты - для функции “выключение” нужен внешний разрыв цепи
• Не работает при температурах ниже −25C или выше +40C

Примеры использования

• Управление режимами работы станка: “Выкл.” – “Работа” – “Обратный ход”
• Выбор скорости вентилятора: “Низкая” – “Выкл.” – “Высокая”
• Ручной запуск насоса после аварийного отключения
• Аварийный сброс системы вручную в пульте управления
• Переключение между основным и резервным источником питания (в паре с контактором)

Практические советы

• При монтаже проверьте глубину отверстия - корпус устройства требует свободного места сзади для фиксационной гайки
• Используйте кабель сечением не более 2,5 мм2 - большие жилы не войдут в клеммы
• Для увеличения долговечности не применяйте силу при переключении - механизм рассчитан на плавный поворот
• Если вам нужен размыкающий контакт (1р), выбирайте модель с коричневой головкой - она совместима с этим же корпусом
• При сборке щита используйте этот переключатель рядом с другими элементами управления того же цвета - так проще ориентироваться в условиях плохого освещения
• Проверяйте соответствие напряжения сети - максимальное 660 В AC, но для DC - только до 400 В
